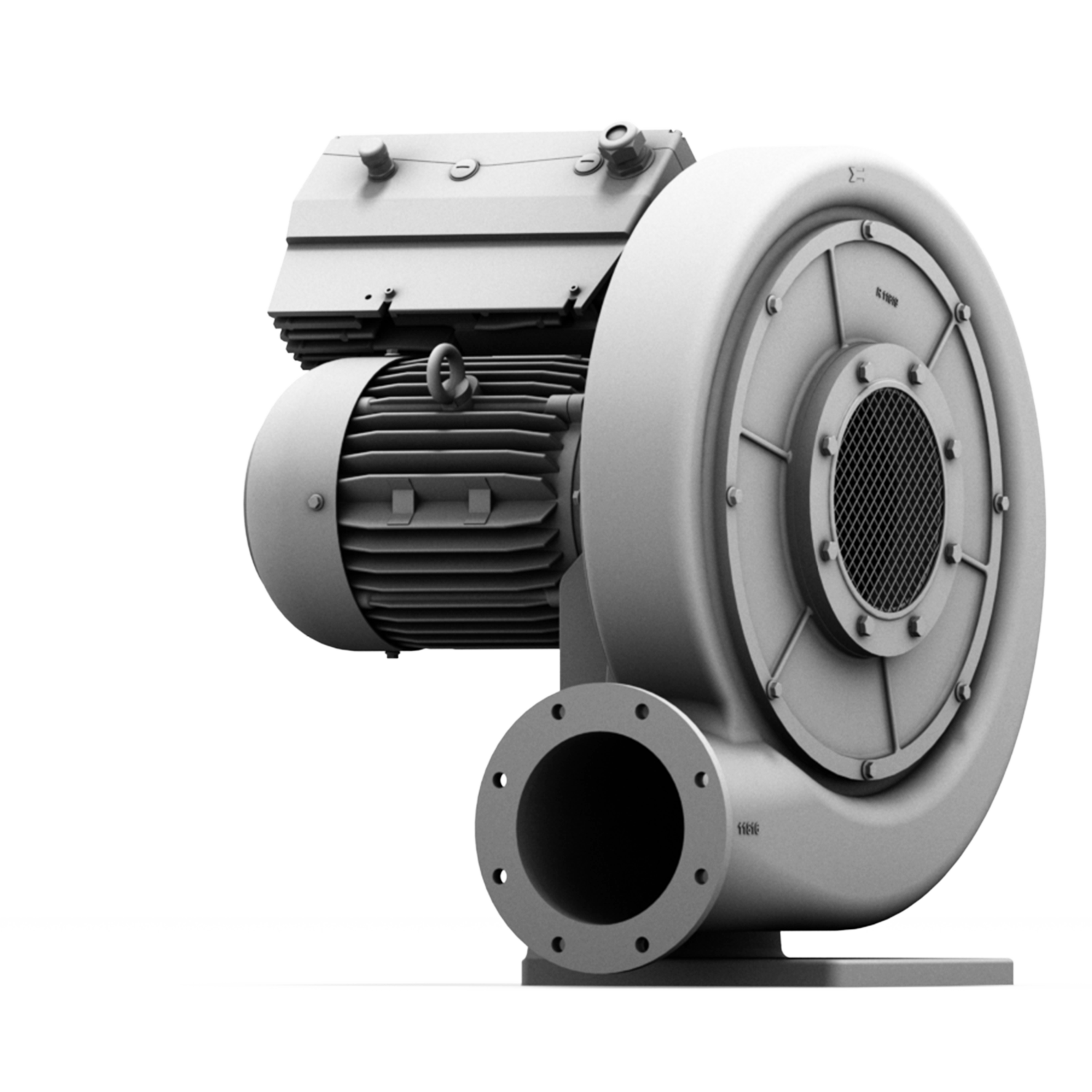

Explosionsgeschützte Radial-Hochdruckventilatoren
HRD 65 FU ATEX
Bis 97 m³/min und 16.000 Pa. Explosionsgeschützte Ausführung gemäß DIN EN 14986. Für Zonen 1, 2 und 22. Verschleißfreier, direkter Antrieb über abgesetzte (FU) Frequenzumrichter. Höherdrehend bis 105 Hz (ca. 6.200 U/min). Druckfest gekapselter Motor. Gehäuse aus Aluminiumguss, vorwiegend rückwärtsgekrümmte Laufräder aus Aluminium, weitgehend korrosionsbeständig.
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Spannung
Frequenz
Stromaufnahme
Leistung
Drehzahl
Gewicht
-
m³/min
Pa
V
Hz
A
kW
min-1
kg
HRD 65 FU-100/4,0 ATEX
-
12,0
9000
400
100
10,5
4,0
5950
69
HRD 65 FU-100/5,5 ATEX
-
27,0
9000
400
100
12,0
5,5
5950
83
HRD 65 FU-100/7,5 ATEX
-
62,0
9000
400
100
16,0
7,5
5950
115
Technische Zeichnungen
Downloads
|
Katalog HRD-FU-ATEX |
Katalog | 2 MB | Herunterladen | |
|
Betriebsanleitung HRD-ATEX (ro) |
Betriebsanleitung | 522 KB | Herunterladen | |
|
Betriebsanleitung HRD-ATEX (de, en, fr, pl) |
Betriebsanleitung | 2 MB | Herunterladen |
Zubehör
