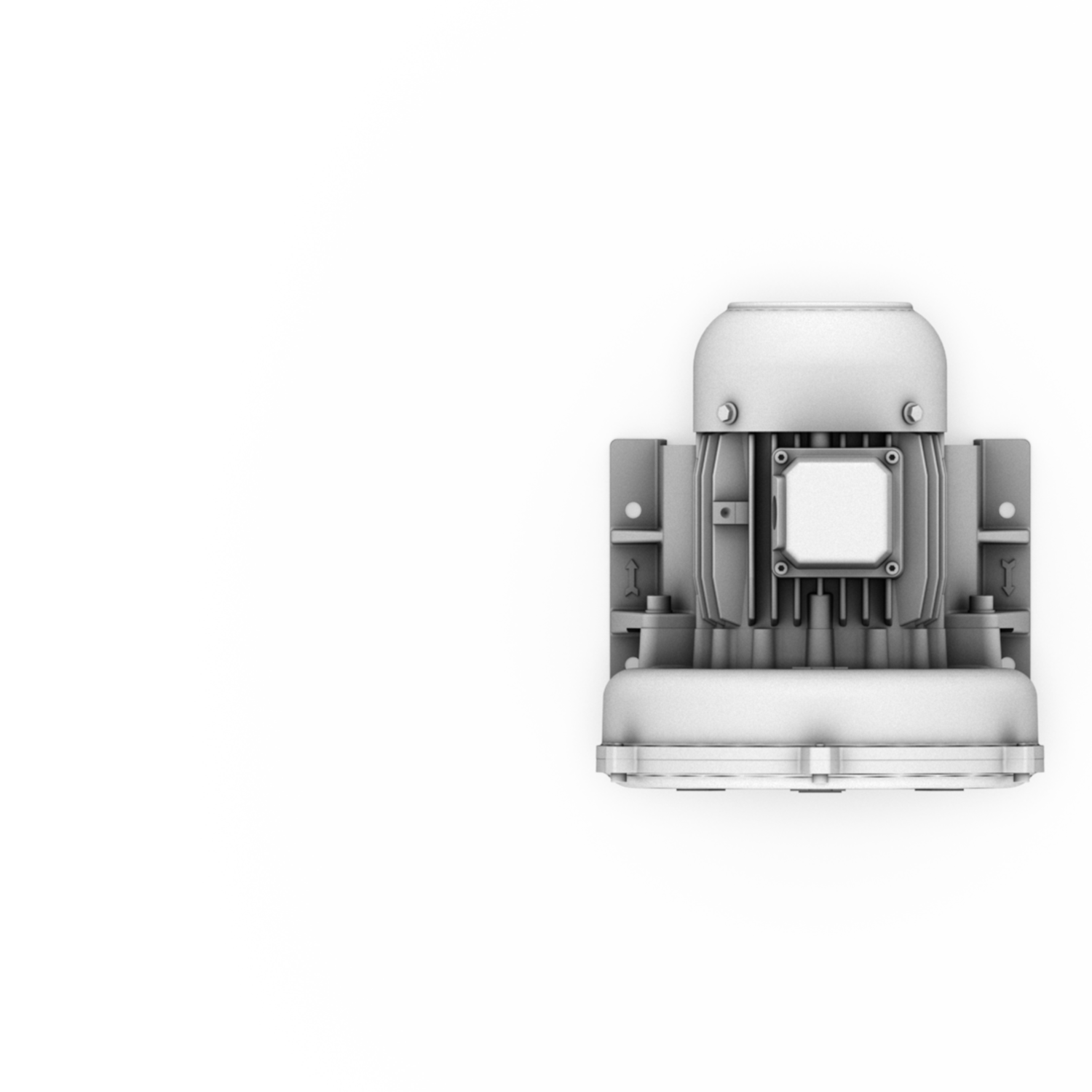

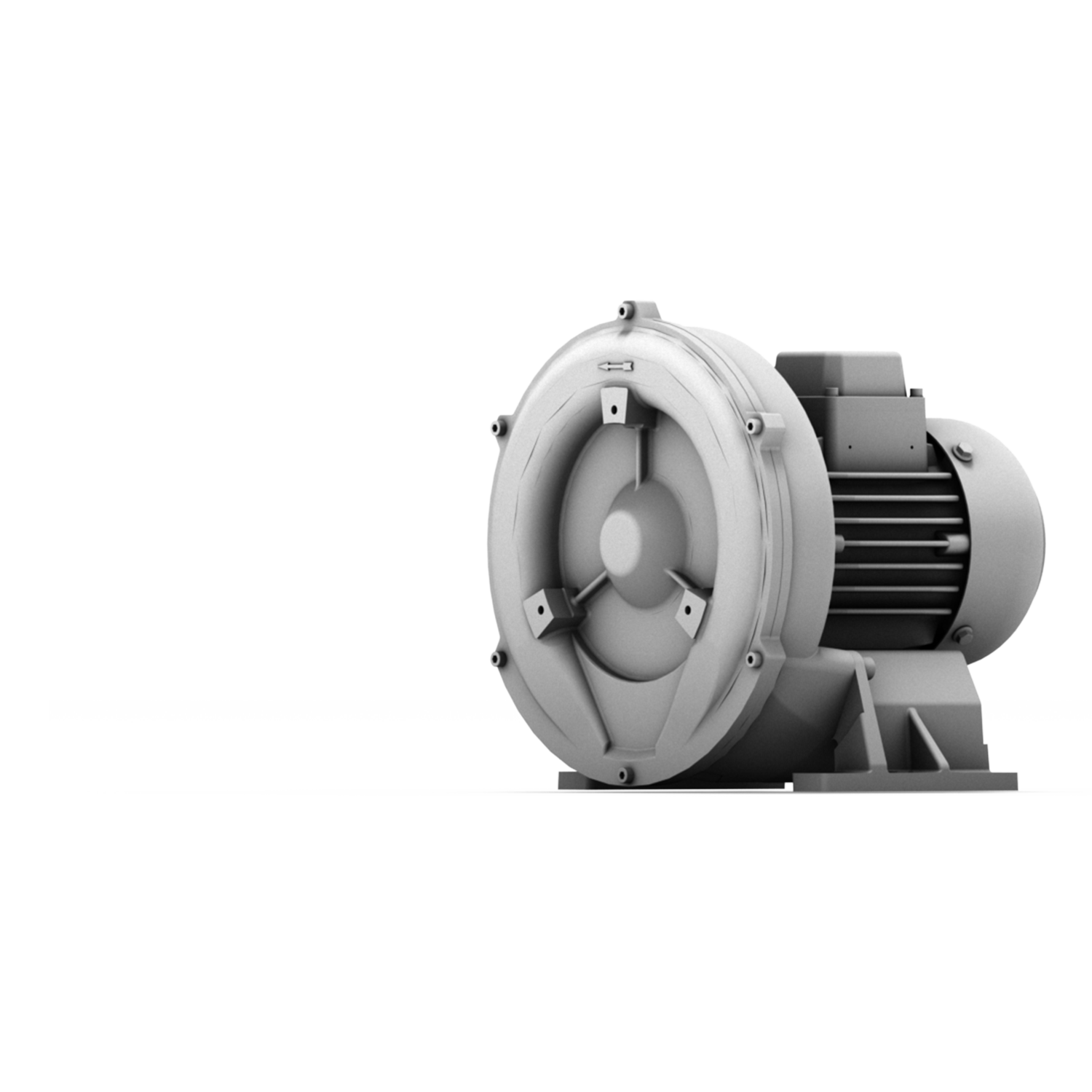

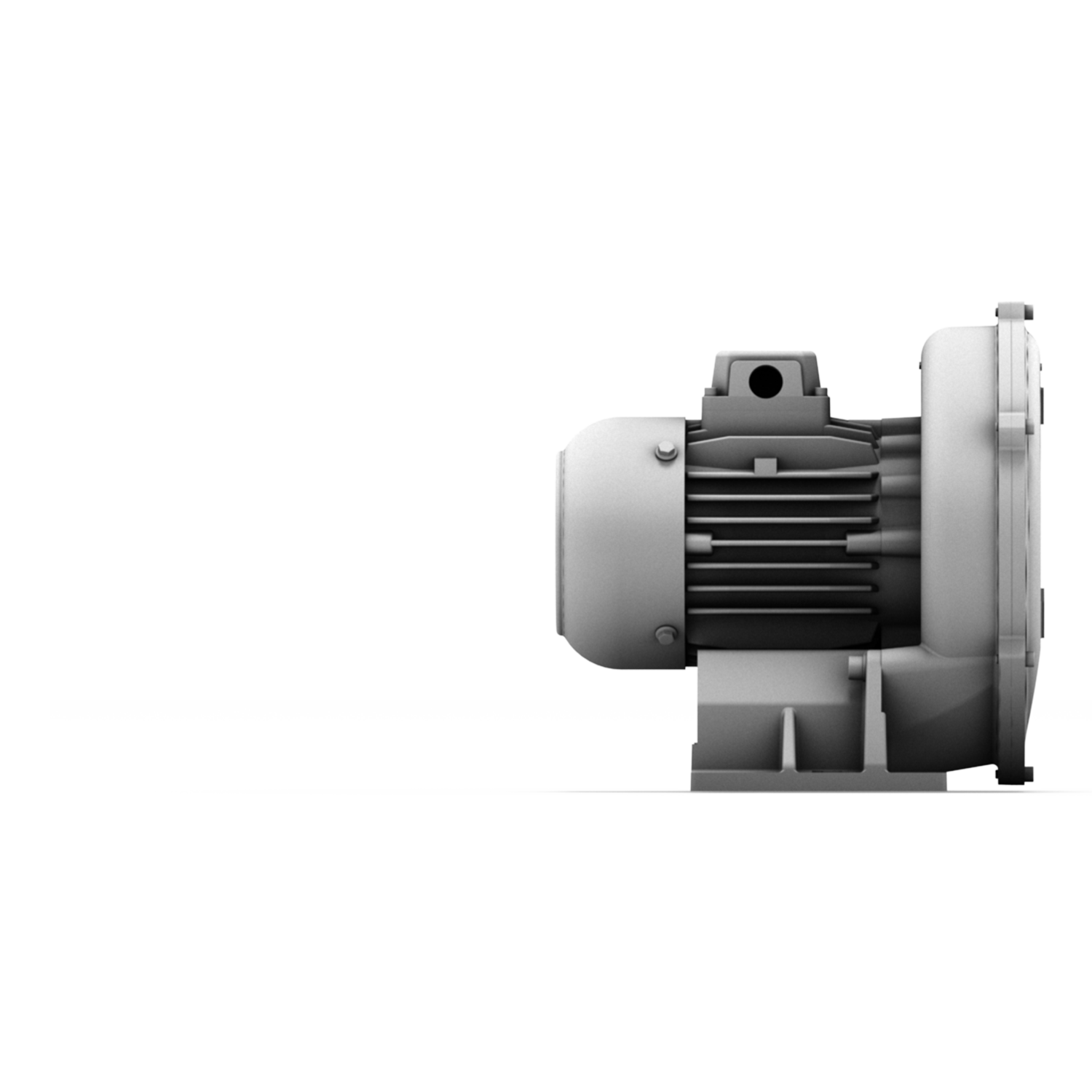

Eentrapse zijkanaalventilatoren

SD 22 M, SE 22

Tot 19 m³/min en 410 mbar. Behuizing en open/gesloten loopwielen van gegoten aluminium. Directe aandrijving, geïntegreerde geluiddemping, compact model, grotendeels corrosiebestendig.

Karakteristieken

Vermogensgegevens

Rendementsklasse

Volumestroom

Totaal drukverschil

Volumestroom (onderdruk)

Totaal drukverschil (onderdruk)

Spanning

Frequentie

Stroomopname

Vermogen

Ventilatortoerental

Gewicht

Condensator

Geluidsdrukniveau (aansluiting zuigzijde)

Geluidsdrukniveau (aansluiting drukzijde)

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

dB (A)

dB (A)

SD 22 M

-

1,5

14000

1,5

14000

200-255/346-440 ±5%

50

1,73-2,10/1,00-1,20

0,42

2845

11,3

-

68-75

64-73

Karakteristieken

Vermogensgegevens

Rendementsklasse

Volumestroom

Totaal drukverschil

Volumestroom (onderdruk)

Totaal drukverschil (onderdruk)

Spanning

Frequentie

Stroomopname

Vermogen

Ventilatortoerental

Gewicht

Condensator

Geluidsdrukniveau (aansluiting zuigzijde)

Geluidsdrukniveau (aansluiting drukzijde)

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

dB (A)

dB (A)

SD 22 M

-

1,6

14000

1,6

14000

200-277/346-480 ±5%

60

2,00-2,50/1,15-1,45

0,52

3435

11,3

-

72-79

69-76

Karakteristieken

Vermogensgegevens

Rendementsklasse

Volumestroom

Totaal drukverschil

Volumestroom (onderdruk)

Totaal drukverschil (onderdruk)

Spanning

Frequentie

Stroomopname

Vermogen

Ventilatortoerental

Gewicht

Condensator

Geluidsdrukniveau (aansluiting zuigzijde)

Geluidsdrukniveau (aansluiting drukzijde)

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

dB (A)

dB (A)

SE 22

-

1,45

14000

1,45

14000

230

50

2,8

0,48

2830

12,8

16/450

68-75

64-73

Karakteristieken

Vermogensgegevens

Rendementsklasse

Volumestroom

Totaal drukverschil

Volumestroom (onderdruk)

Totaal drukverschil (onderdruk)

Spanning

Frequentie

Stroomopname

Vermogen

Ventilatortoerental

Gewicht

Condensator

Geluidsdrukniveau (aansluiting zuigzijde)

Geluidsdrukniveau (aansluiting drukzijde)

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

dB (A)

dB (A)

SE 22

-

1,70

14000

1,70

14000

230

60

3,8

0,60

3420

12,8

16/480

72-79

69-76

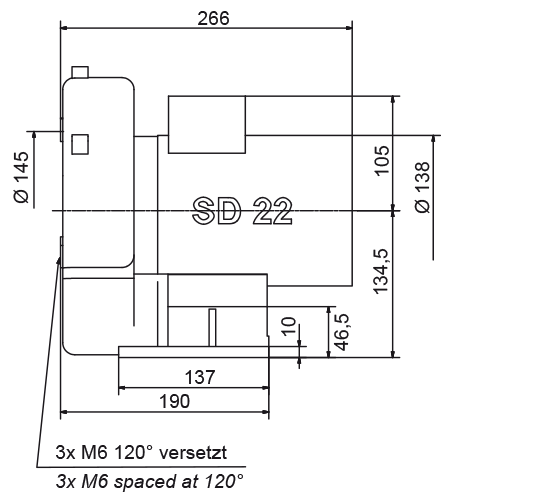

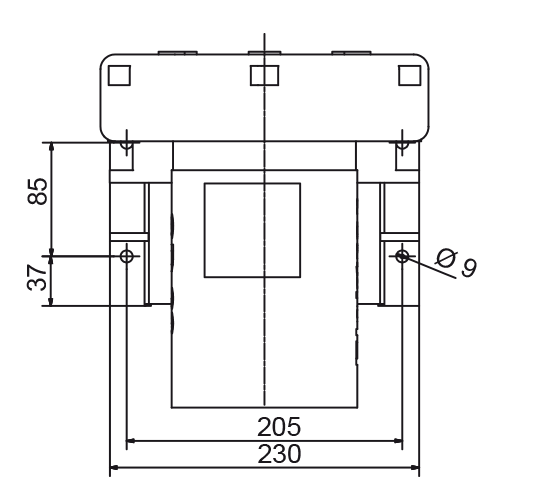

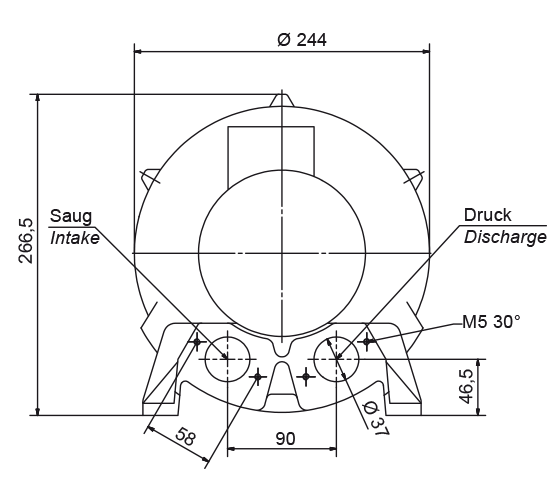

Technische tekeningen
