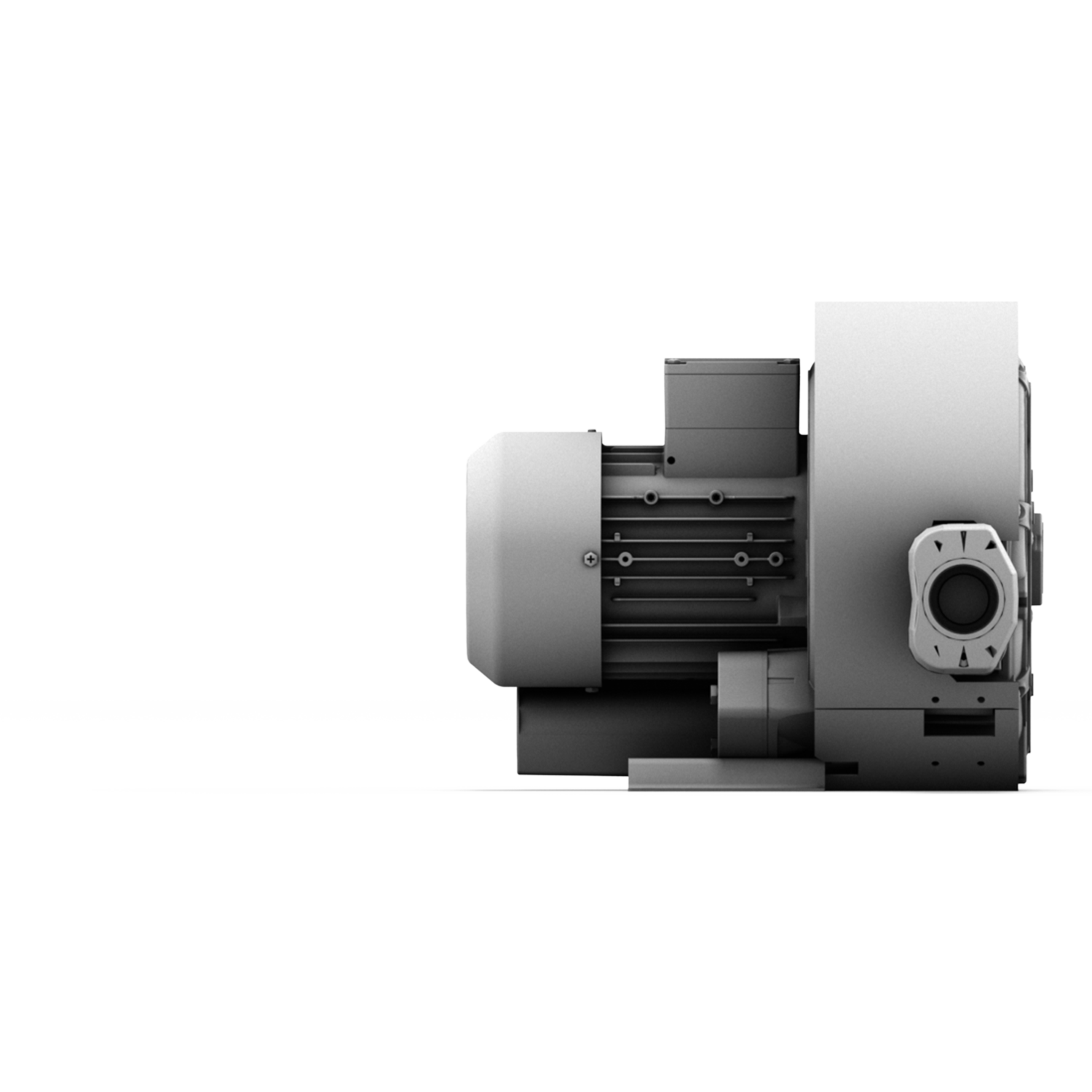

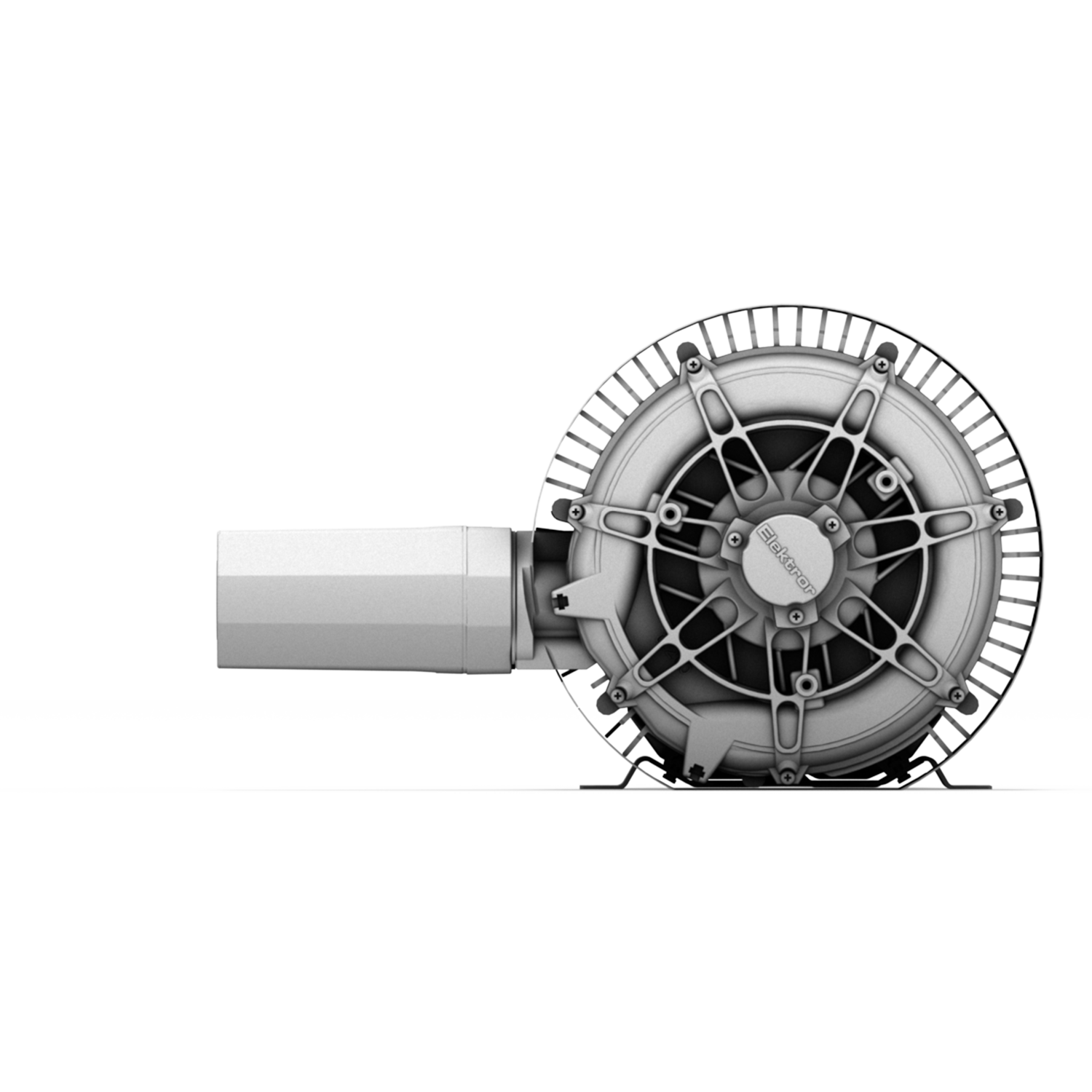

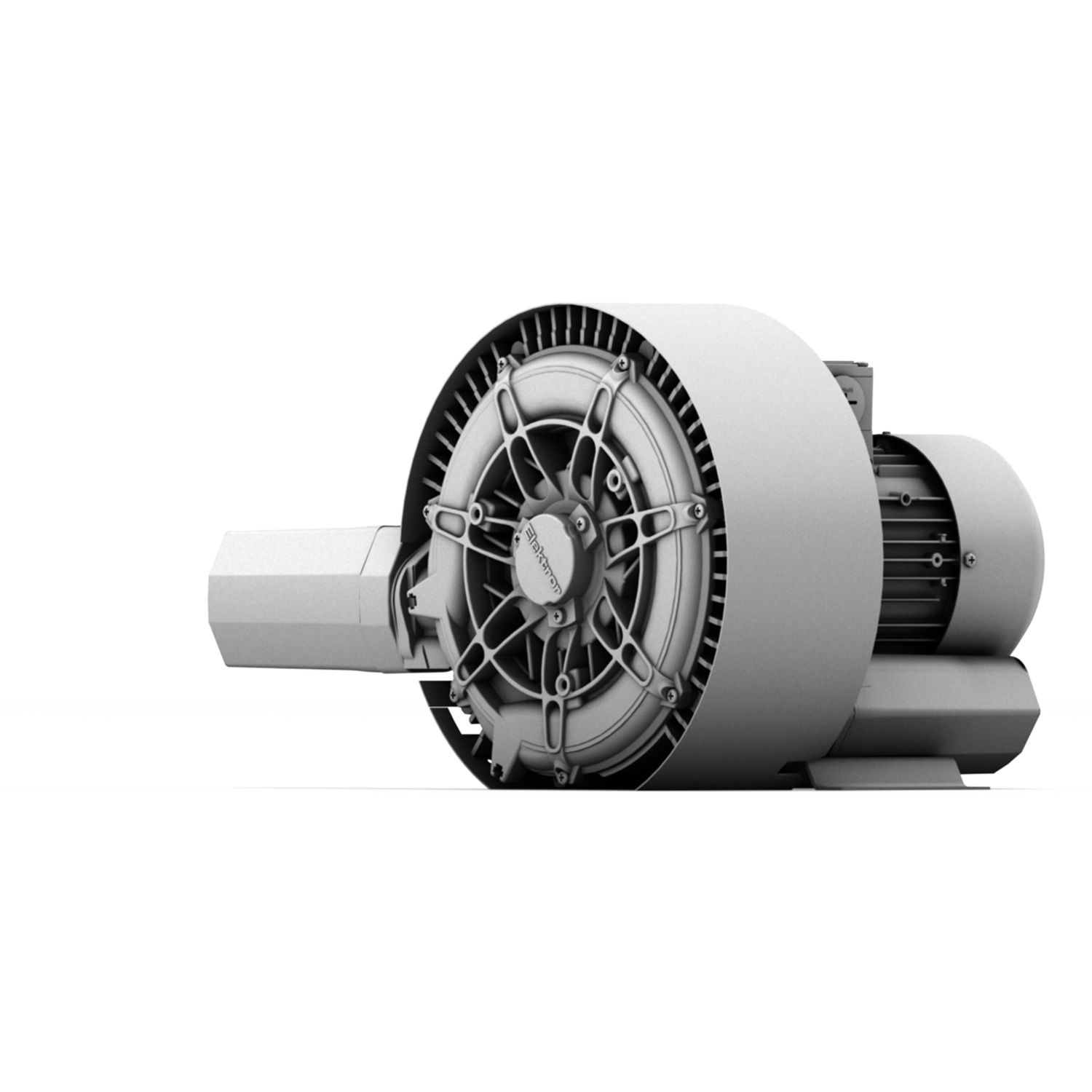

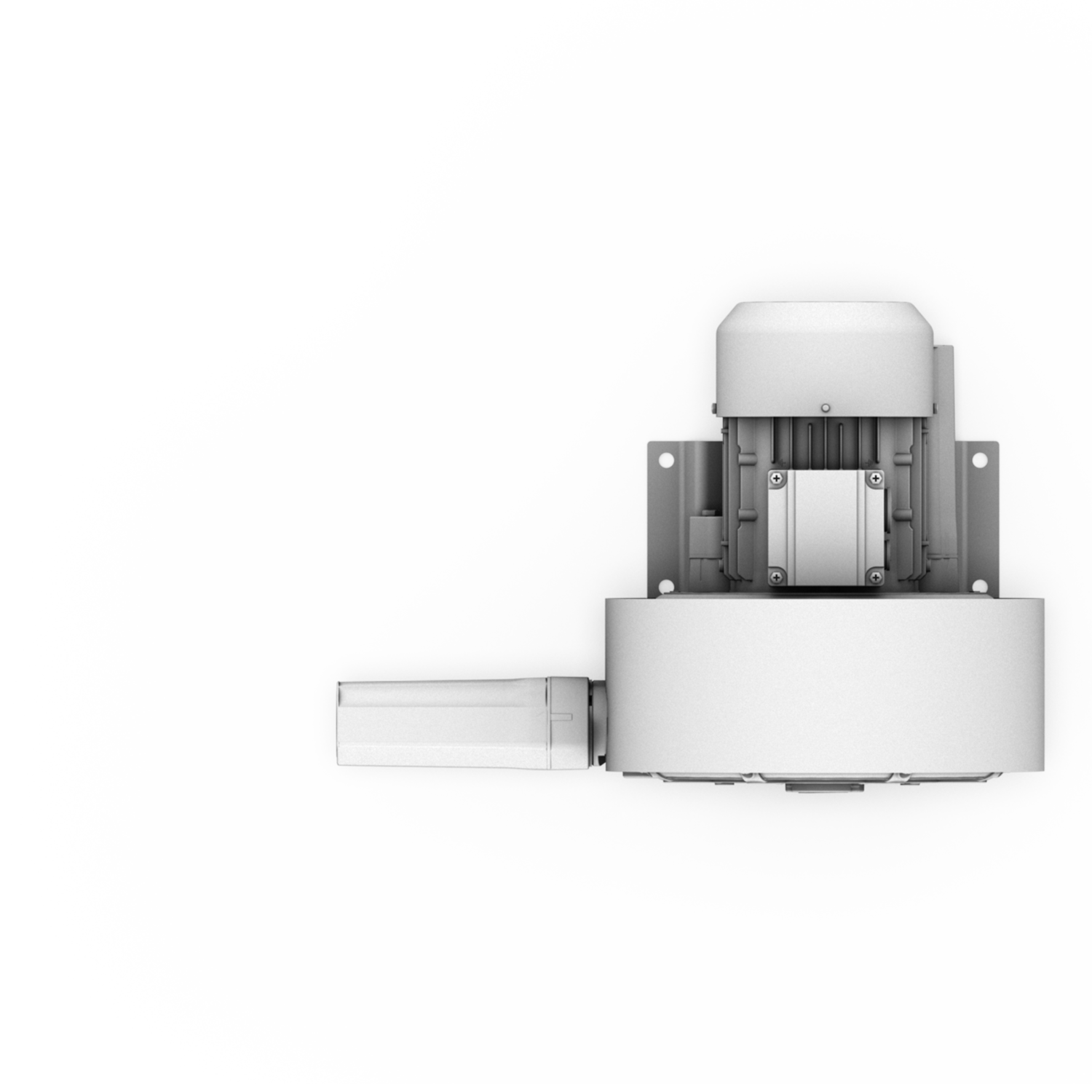

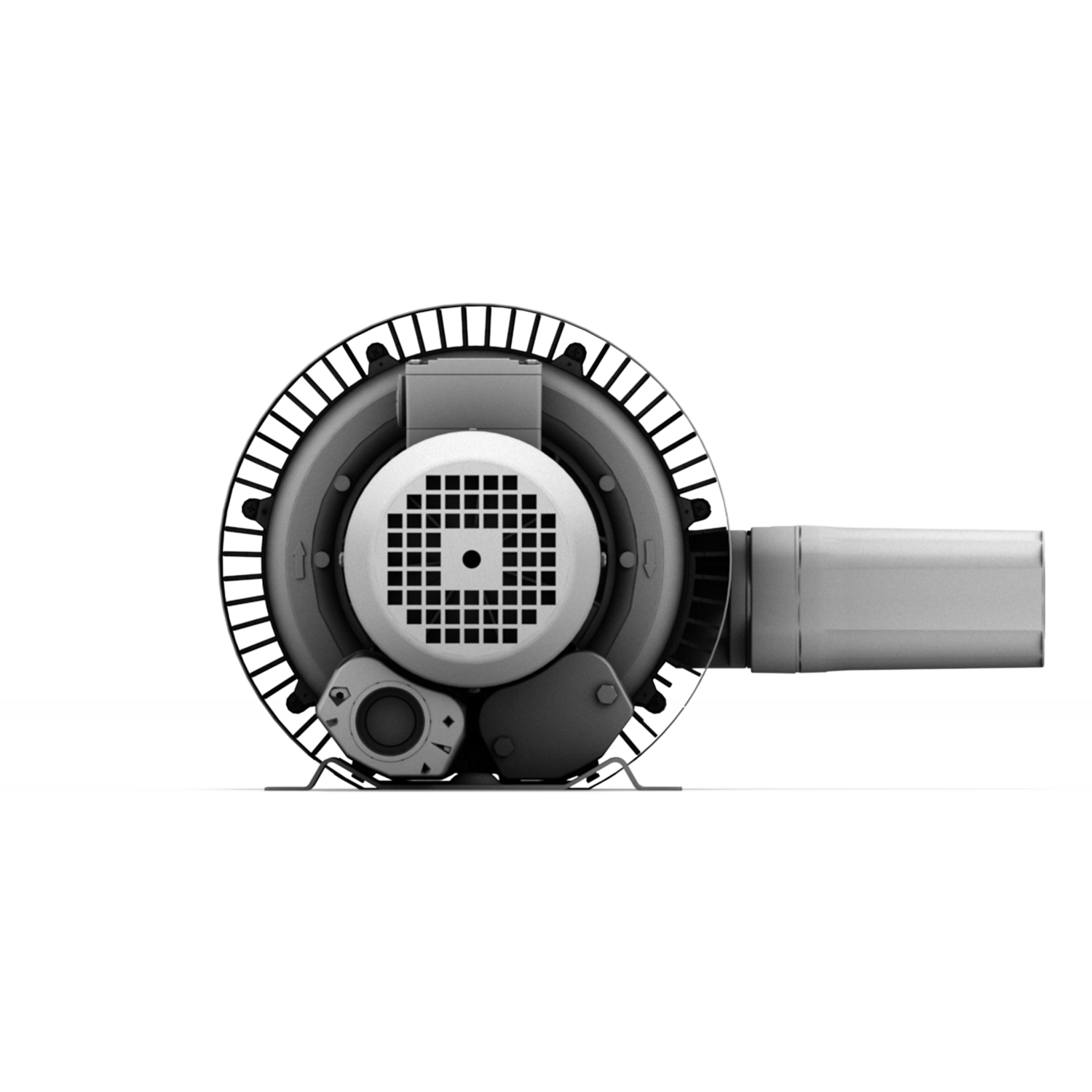

Doppelstufige Seitenkanalverdichter

2SD 220

Bis 21,83 m³/min und 750 mbar. Gehäuse und offene Laufräder aus Aluminiumguss. Direkter Antrieb, integrierter Temperaturwächter, integrierter Schalldämpfer, kompakte Bauweise, weitgehend korrosionsbeständig.

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Volumenstrom (Unterdruck)

Gesamtdruckdifferenz (Unterdruck)

Spannung

Frequenz

Stromaufnahme

Leistung

Gewicht

Schalldruckpegel

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

kg

dB (A)

2SD 220 - 50/0,55

-

1,47

24000

1,47

21000

207-253 / 360-440

50

2,70/1,57

0,55

14

55

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Volumenstrom (Unterdruck)

Gesamtdruckdifferenz (Unterdruck)

Spannung

Frequenz

Stromaufnahme

Leistung

Gewicht

Schalldruckpegel

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

kg

dB (A)

2SD 220 - 50/0,55

-

1,72

25000

1,72

25000

220-250 / 415-480

60

4,0/2,3

0,94

14

61

Technische Zeichnungen

Downloads

Katalog 1SD/2SD

Katalog PDF 8 MB

Katalog ND

Katalog PDF 5 MB

Betriebsanleitung 1SD, 2SD (de, en)

Betriebsanleitung PDF 4 MB

Betriebsanleitung 1SD, 2SD (sl, en)

Betriebsanleitung PDF 3 MB

Betriebsanleitung 1SD, 2SD (es)

Betriebsanleitung PDF 3 MB

Betriebsanleitung 1SD, 2SD (fr, it, nl, da)

Betriebsanleitung PDF 6 MB

Betriebsanleitung 1SD, 2SD (pl)

Betriebsanleitung PDF 3 MB
