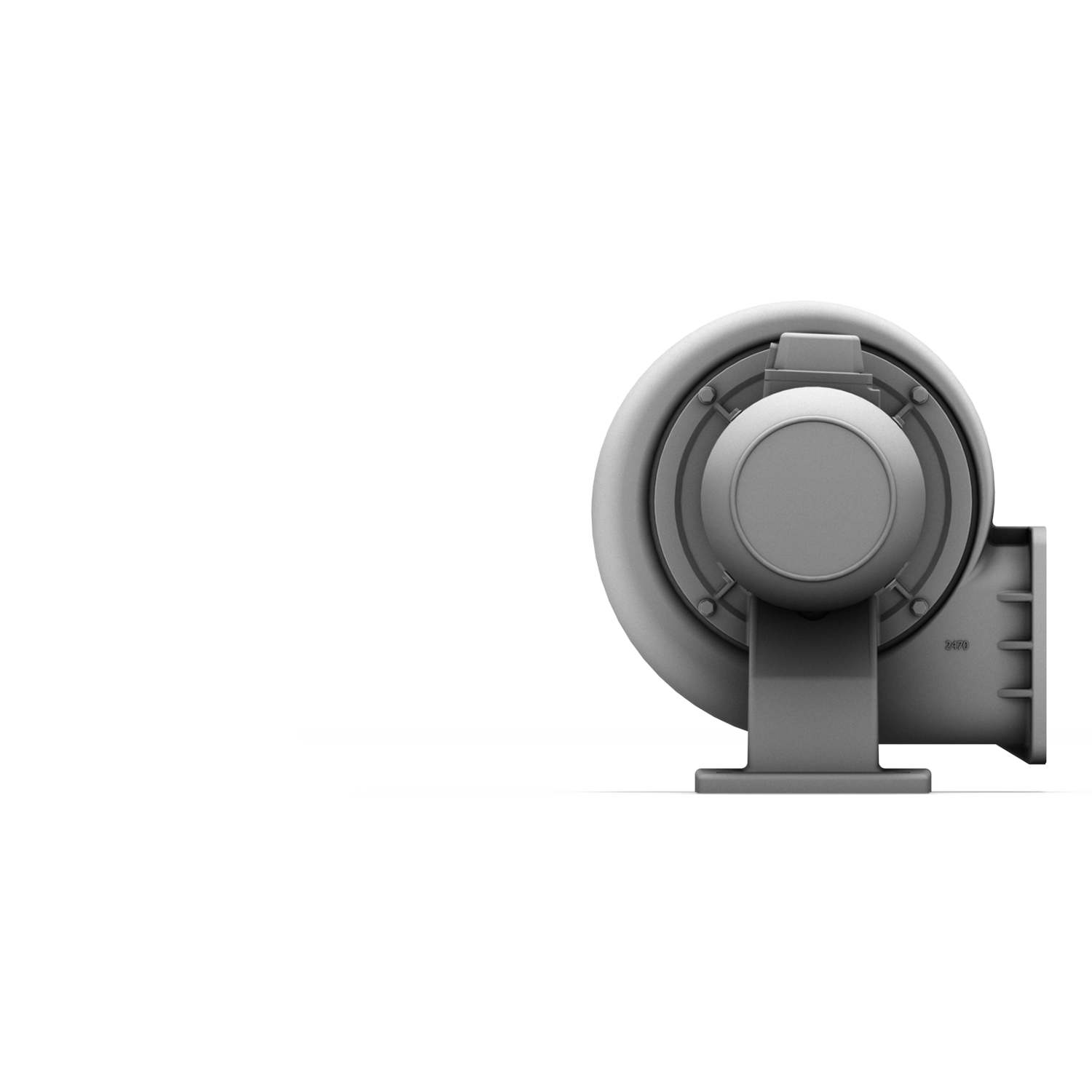

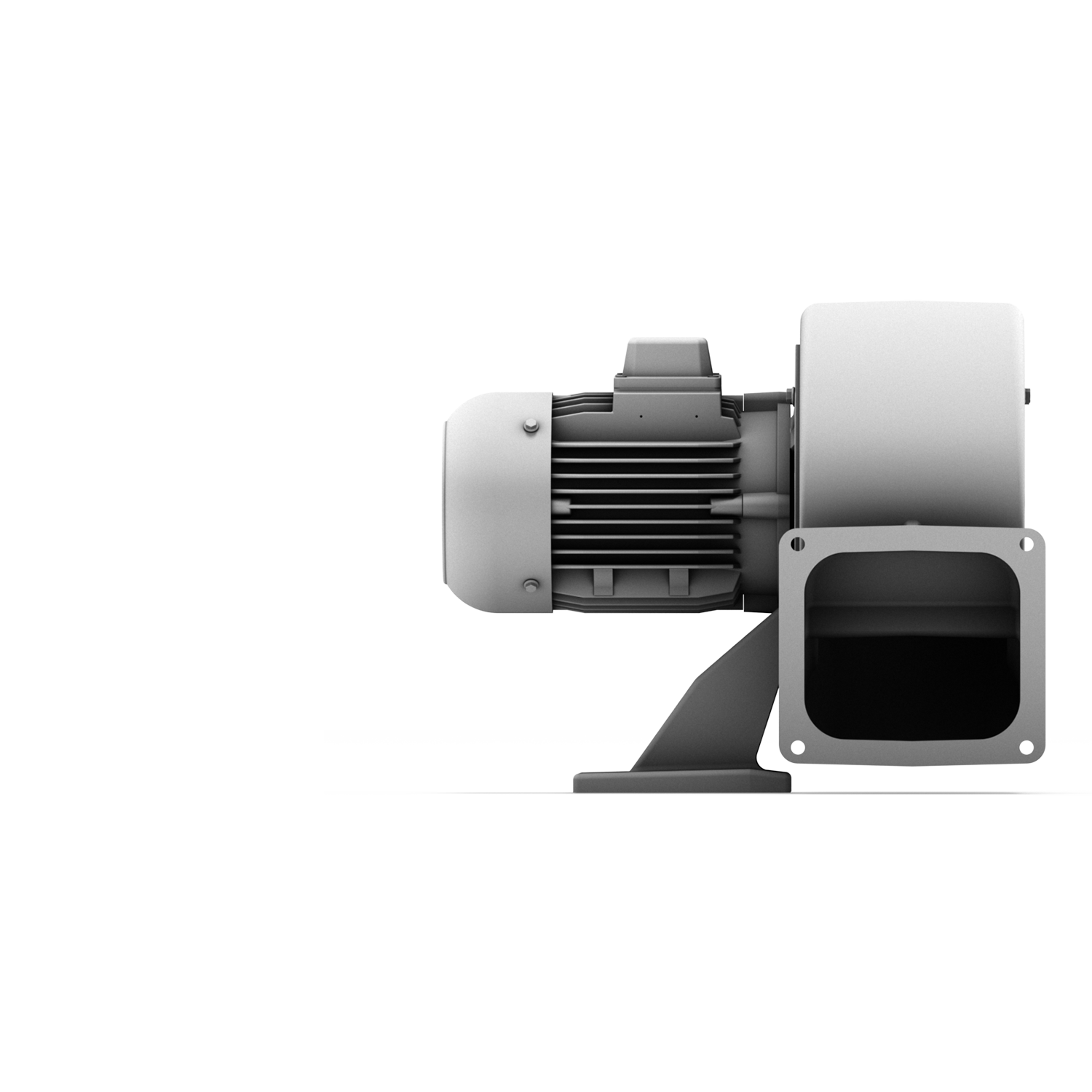

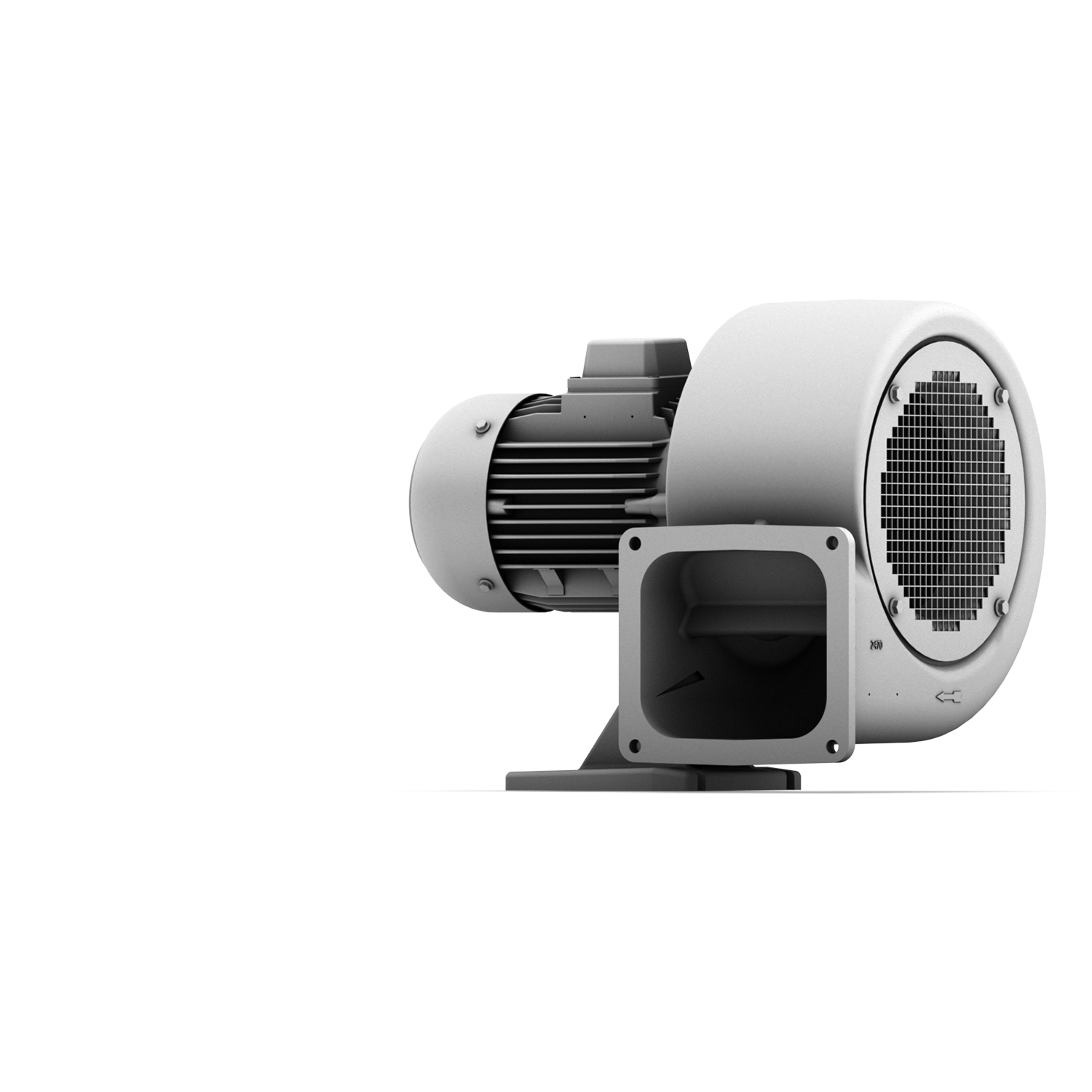

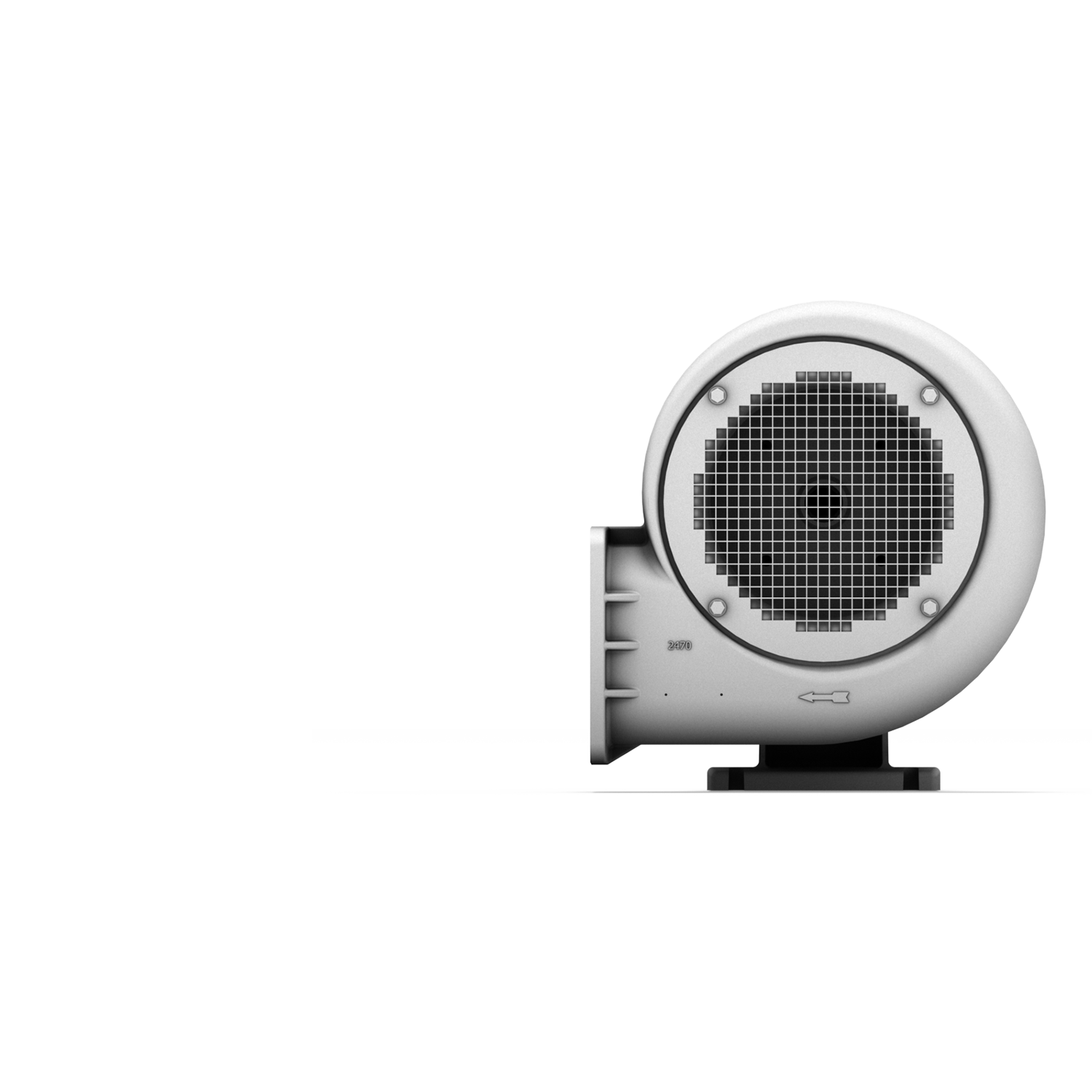

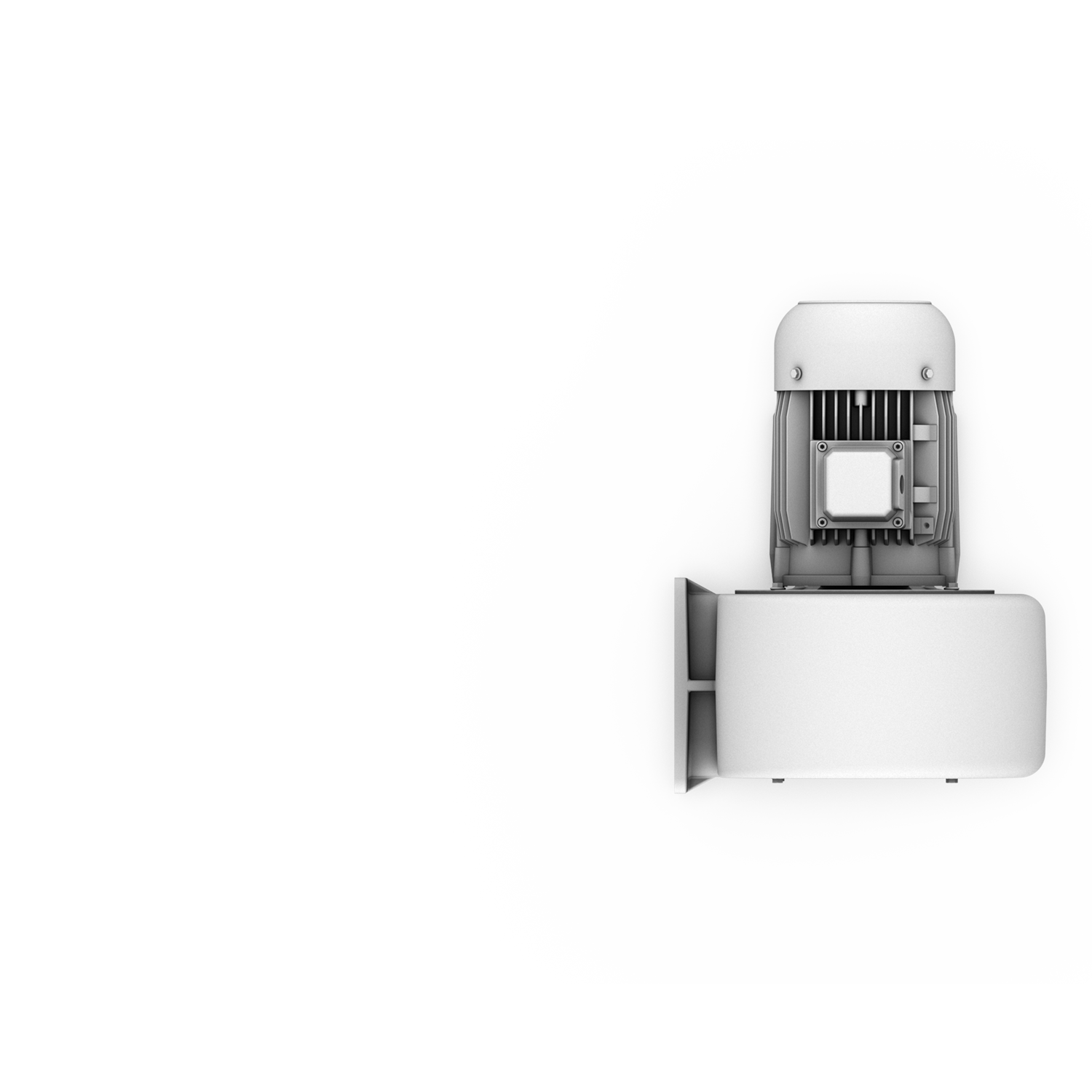

Radial-Niederdruckventilatoren

D 07

Bis 95 m³/min und 2.200 Pa. Gehäuse aus Aluminiumguss, vorwärtsgekrümmte Trommelläufer aus verzinktem Stahlblech, weitgehend korrosionsbeständig.

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

D 07

IE3

41,0

1200

230/400

50

7,60/4,40

2,20

2870

25

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

D 07

IE3

41,0

1600

230/400

60

9,10/5,30

2,64

3480

25

D 07

NEMA Premium

41,0

1600

277/480

60

7,60/4,40

2,64

3480

25

ATEX

Für diese Baureihe sind ATEX Geräte auf Anfrage lieferbar. Bitte senden Sie uns bei Interesse unser ATEX Selbstauskunft ausgefüllt zu.

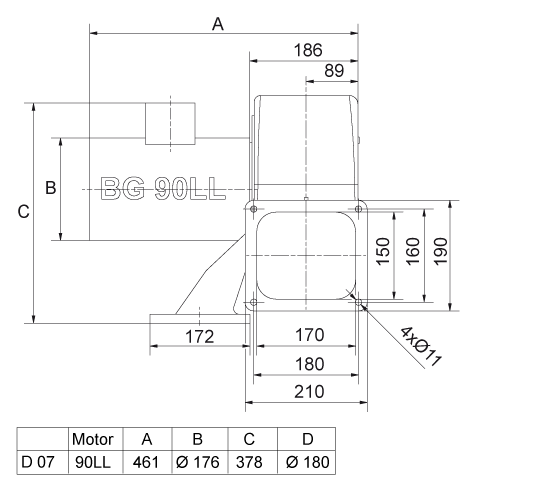

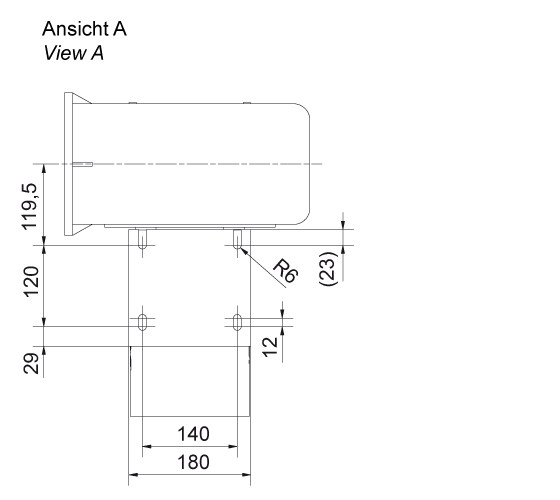

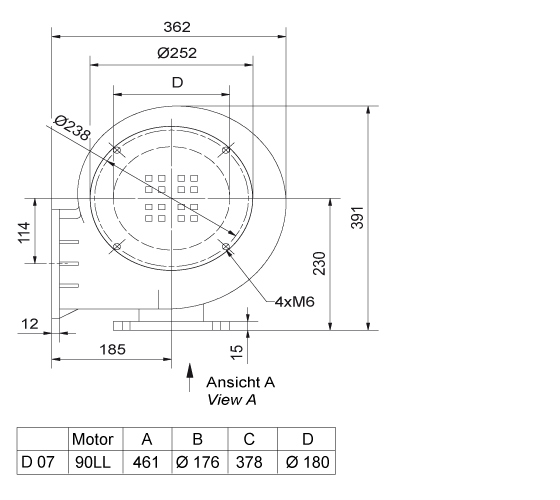

Technische Zeichnungen
