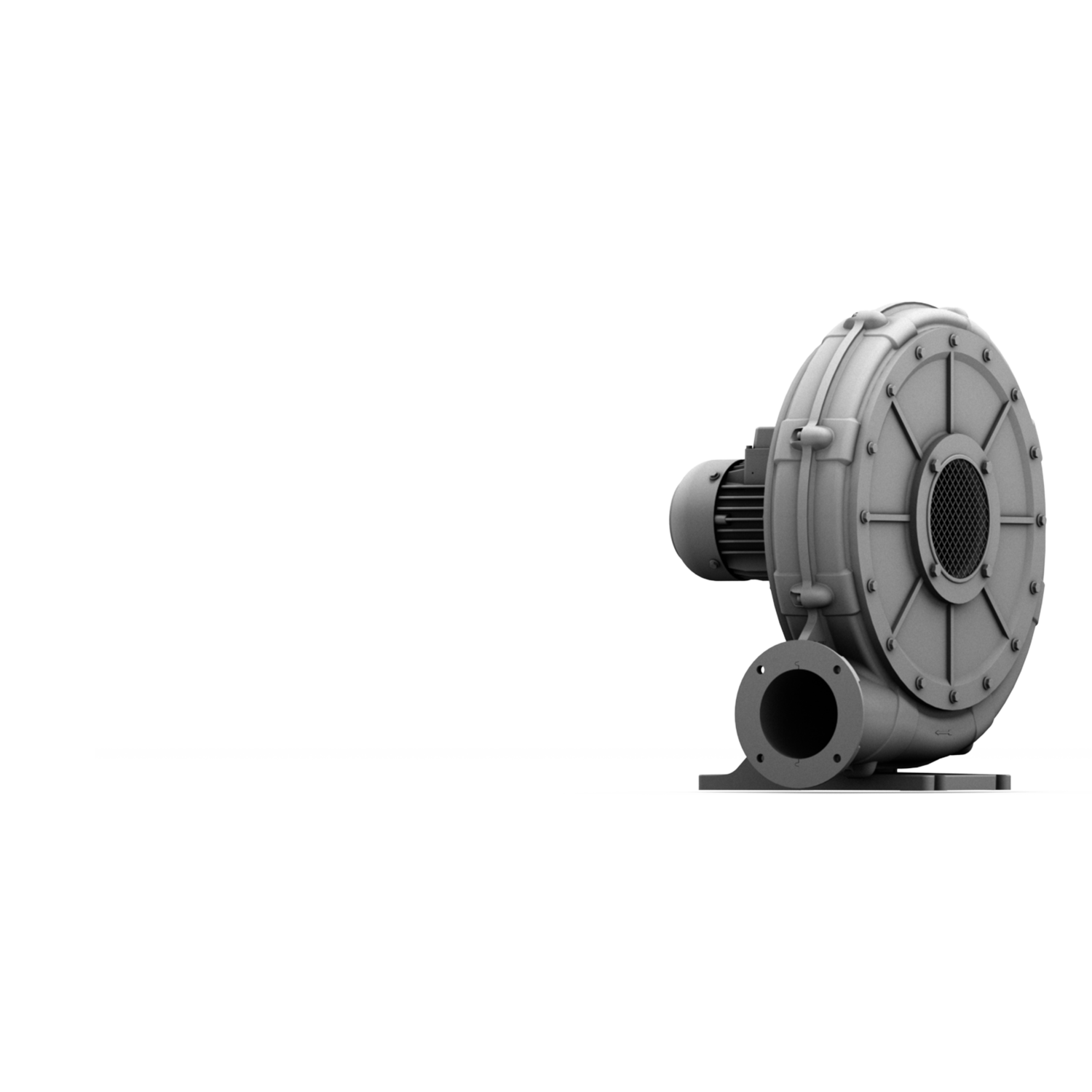

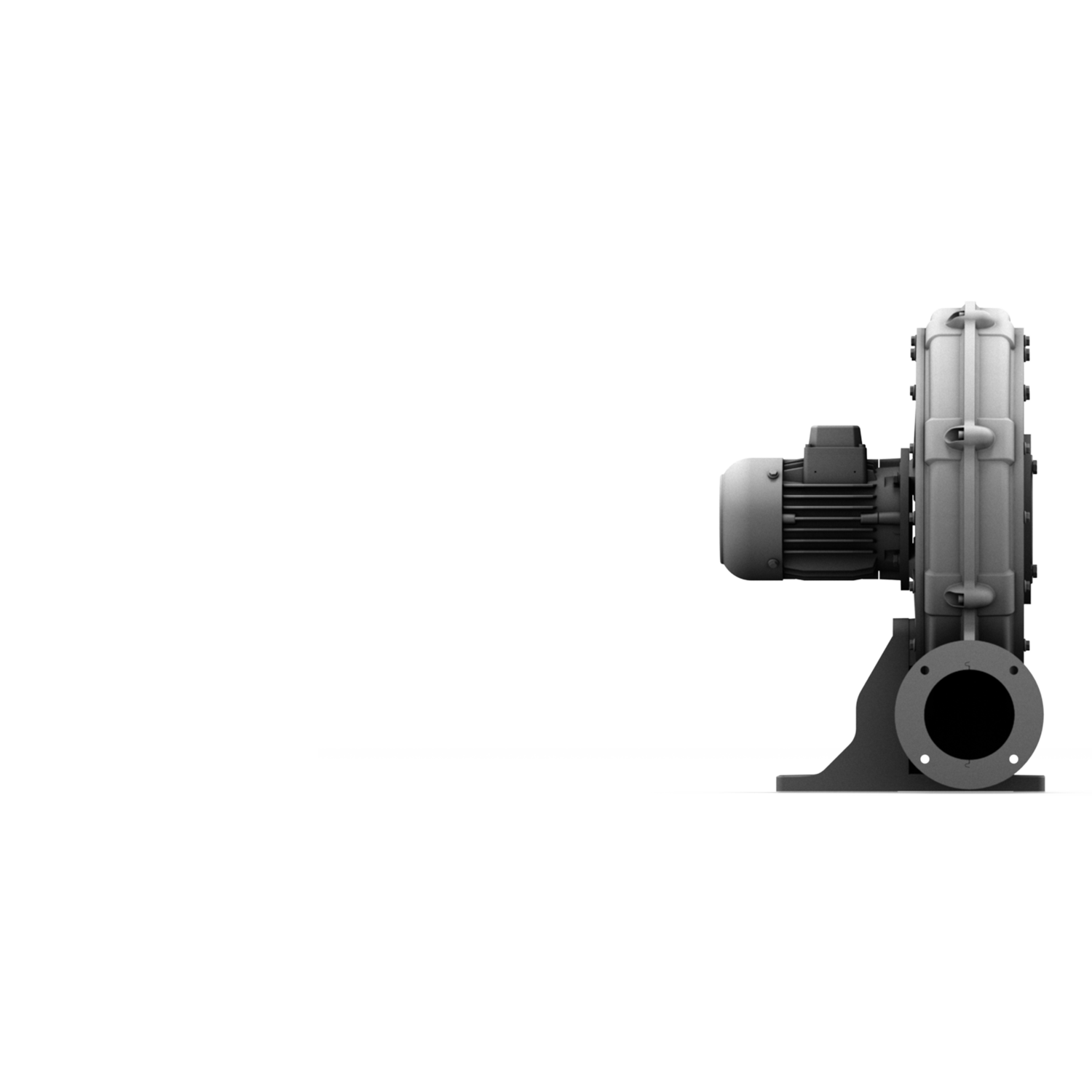

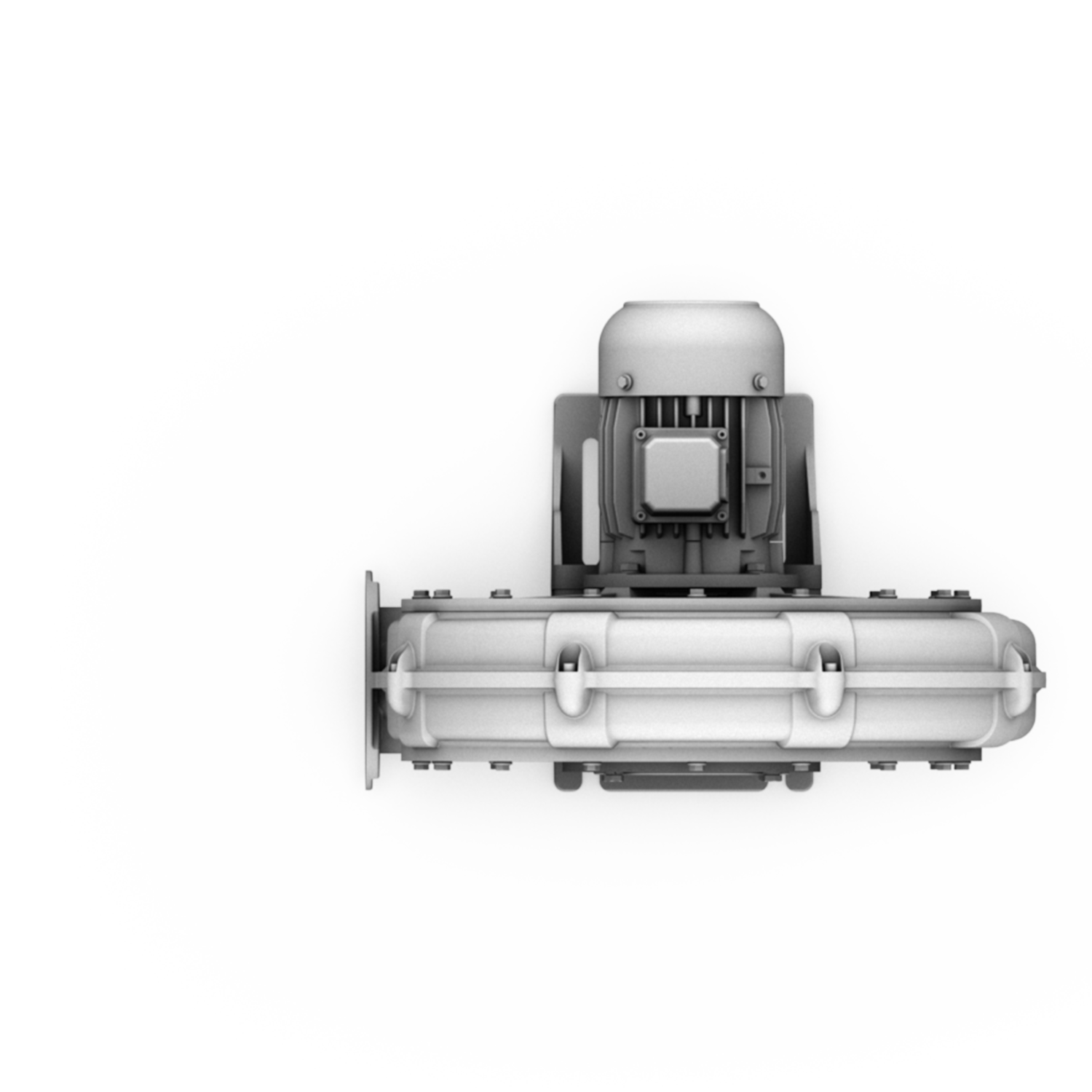

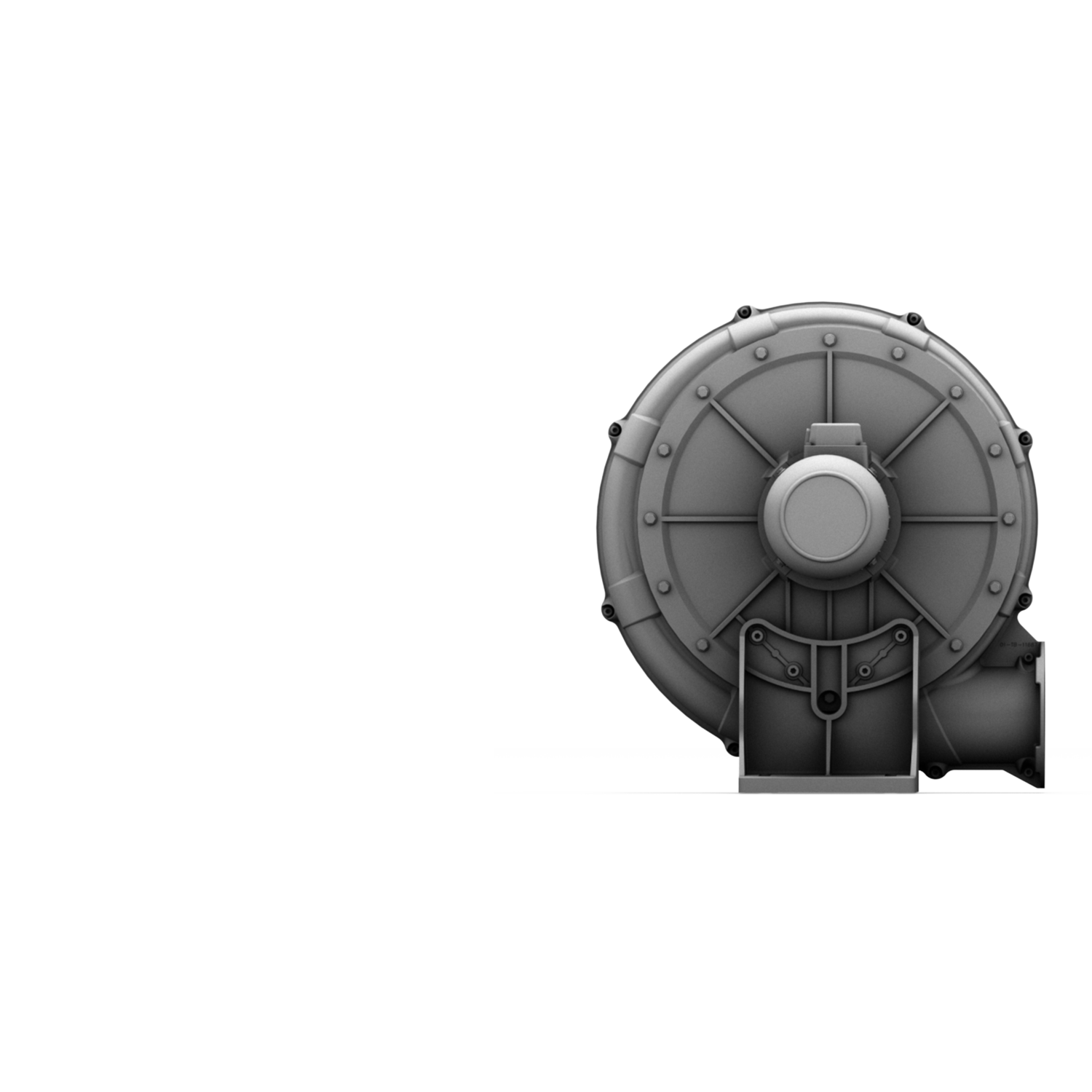

Radial-Mitteldruckventilatoren
RD 5, RE 5
Bis 142 m³/min und 10.600 Pa. Gehäuse aus Aluminiumguss, vorwiegend rückwärtsgekrümmte Laufräder aus Aluminium, weitgehend korrosionsbeständig.
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Spannung
Frequenz
Stromaufnahme
Leistung
Drehzahl
Gewicht
Kondensator
-
m³/min
Pa
V
Hz
A
kW
min-1
kg
µF/V
RD 5
IE3
15,3
2360
230/400
50
2,25/1,30
0,55
2800
23
-
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Spannung
Frequenz
Stromaufnahme
Leistung
Drehzahl
Gewicht
Kondensator
-
m³/min
Pa
V
Hz
A
kW
min-1
kg
µF/V
RD 5
IE3
18,3
2340
230/400
60
2,82/1,62
0,66
3465
23
-
RD 5
NEMA Premium
18,3
2340
277/480
60
2,34/1,35
0,66
3465
23
-
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Spannung
Frequenz
Stromaufnahme
Leistung
Drehzahl
Gewicht
Kondensator
-
m³/min
Pa
V
Hz
A
kW
min-1
kg
µF/V
RE 5
IE2
15,6
2350
230
50
3,30
0,55
2835
23
16/450
ATEX
Für diese Baureihe sind ATEX Geräte auf Anfrage lieferbar. Bitte senden Sie uns bei Interesse unser ATEX Selbstauskunft ausgefüllt zu.

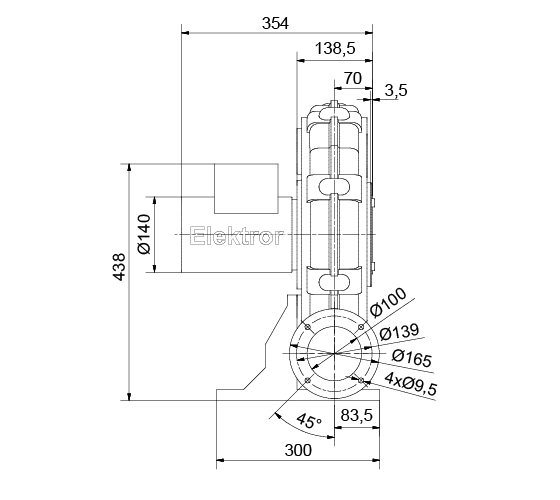

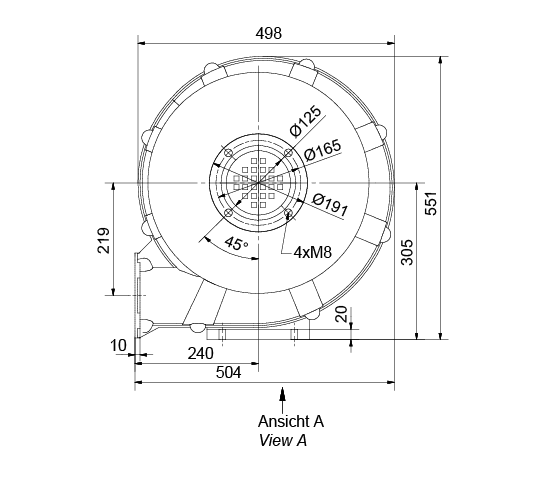

Technische Zeichnungen
