Radial-Mitteldruckventilatoren

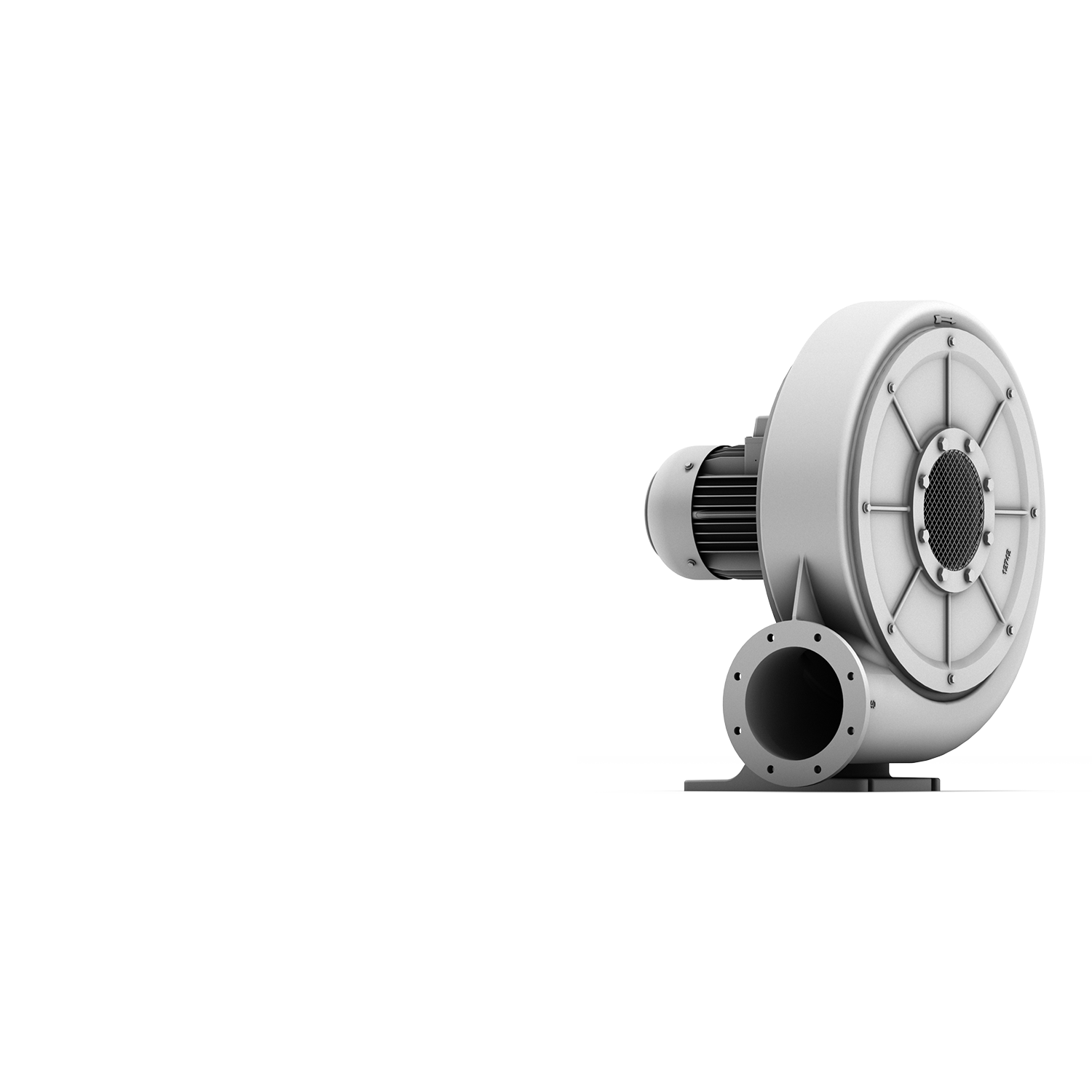

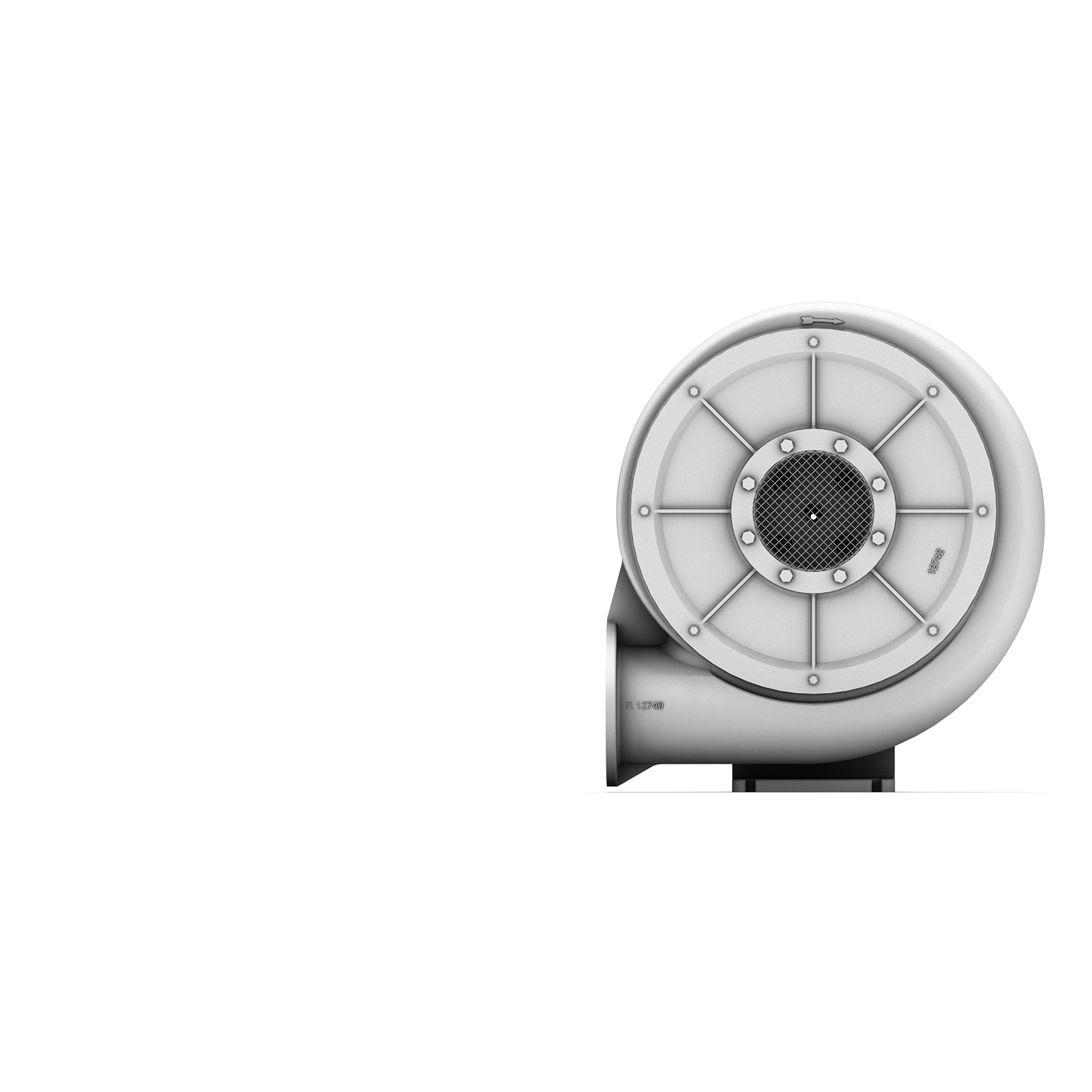

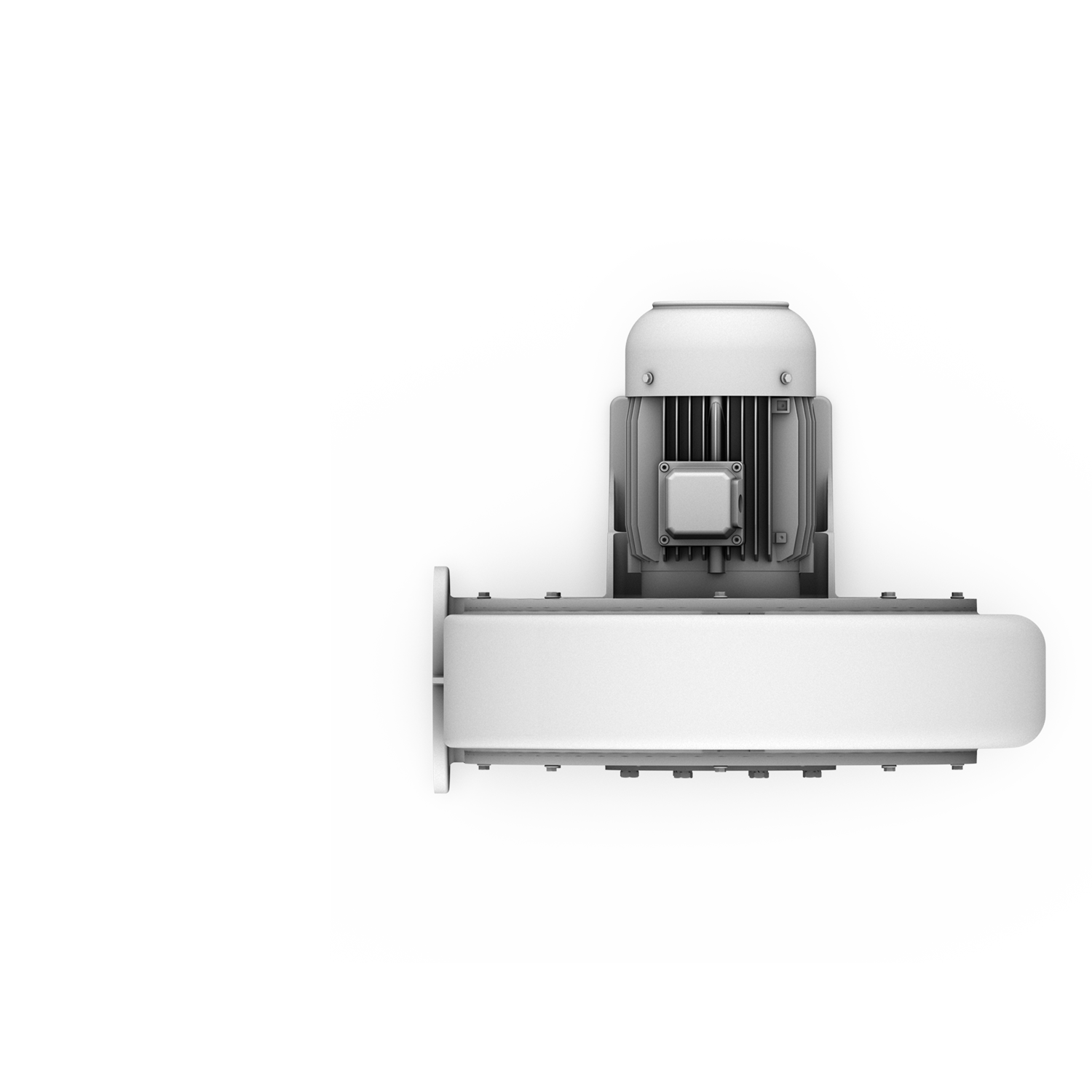

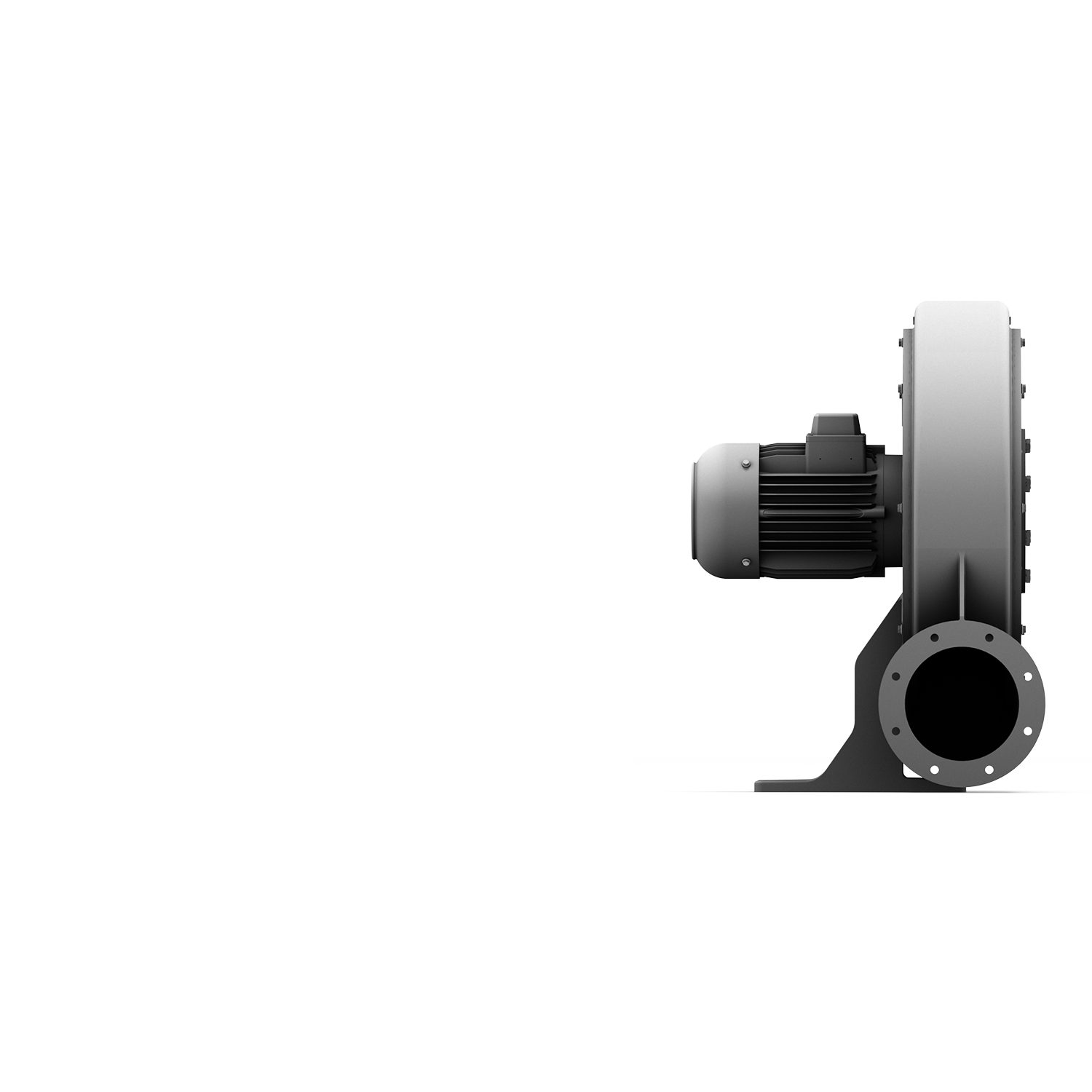

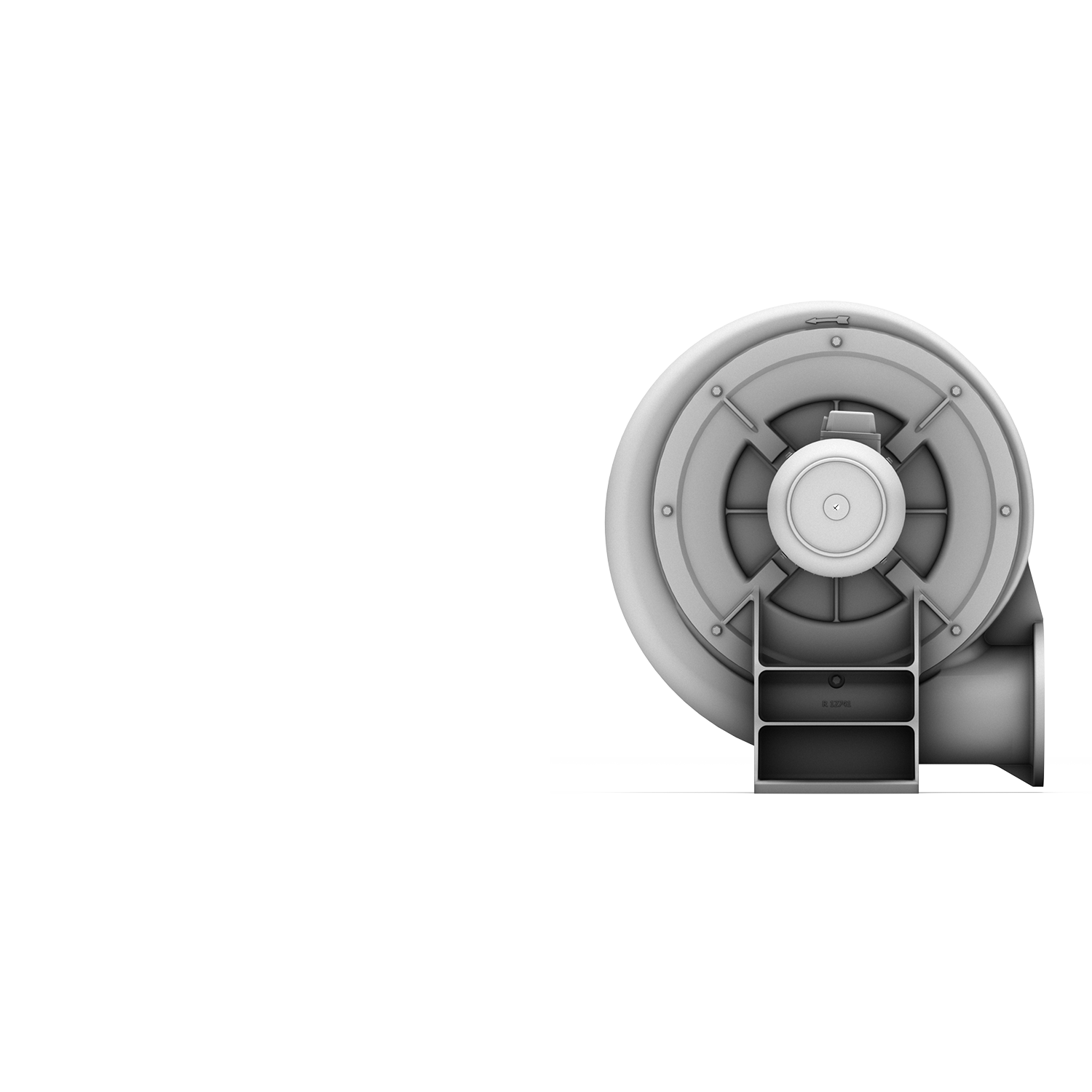

RD 74
Bis 142 m³/min und 10.600 Pa. Gehäuse aus Aluminiumguss, vorwiegend rückwärtsgekrümmte Laufräder aus Aluminium, weitgehend korrosionsbeständig.
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Spannung
Frequenz
Stromaufnahme
Leistung
Motordrehzahl
Ventilatordrehzahl
Gewicht
-
m³/min
Pa
V
Hz
A
kW
min-1
min-1
kg
RD 74
IE3
60,5
3500
400
50
7,80
4,00
2935
2935
62
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Spannung
Frequenz
Stromaufnahme
Leistung
Motordrehzahl
Ventilatordrehzahl
Gewicht
-
m³/min
Pa
V
Hz
A
kW
min-1
min-1
kg
RD 74
IE3
65,0
3600
400
60
9,10
4,80
3525
3525
62
RD 74
NEMA Premium
65,0
3600
480
60
7,60
4,80
3525
3525
62

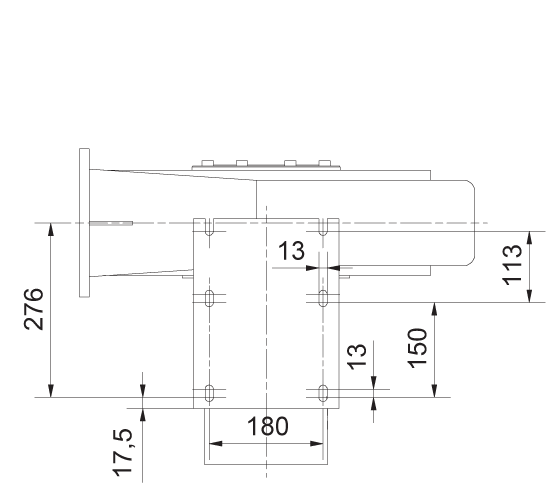

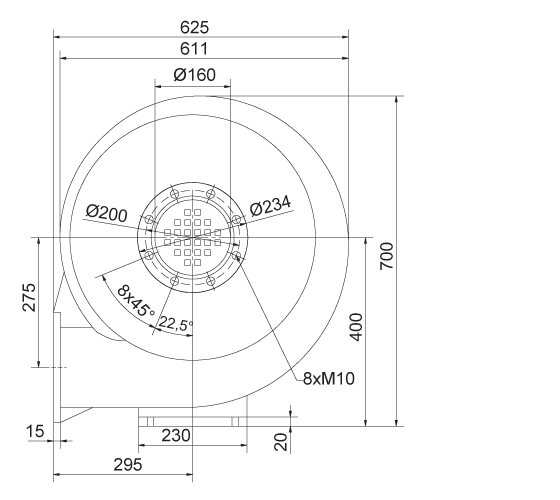

Technische Zeichnungen
