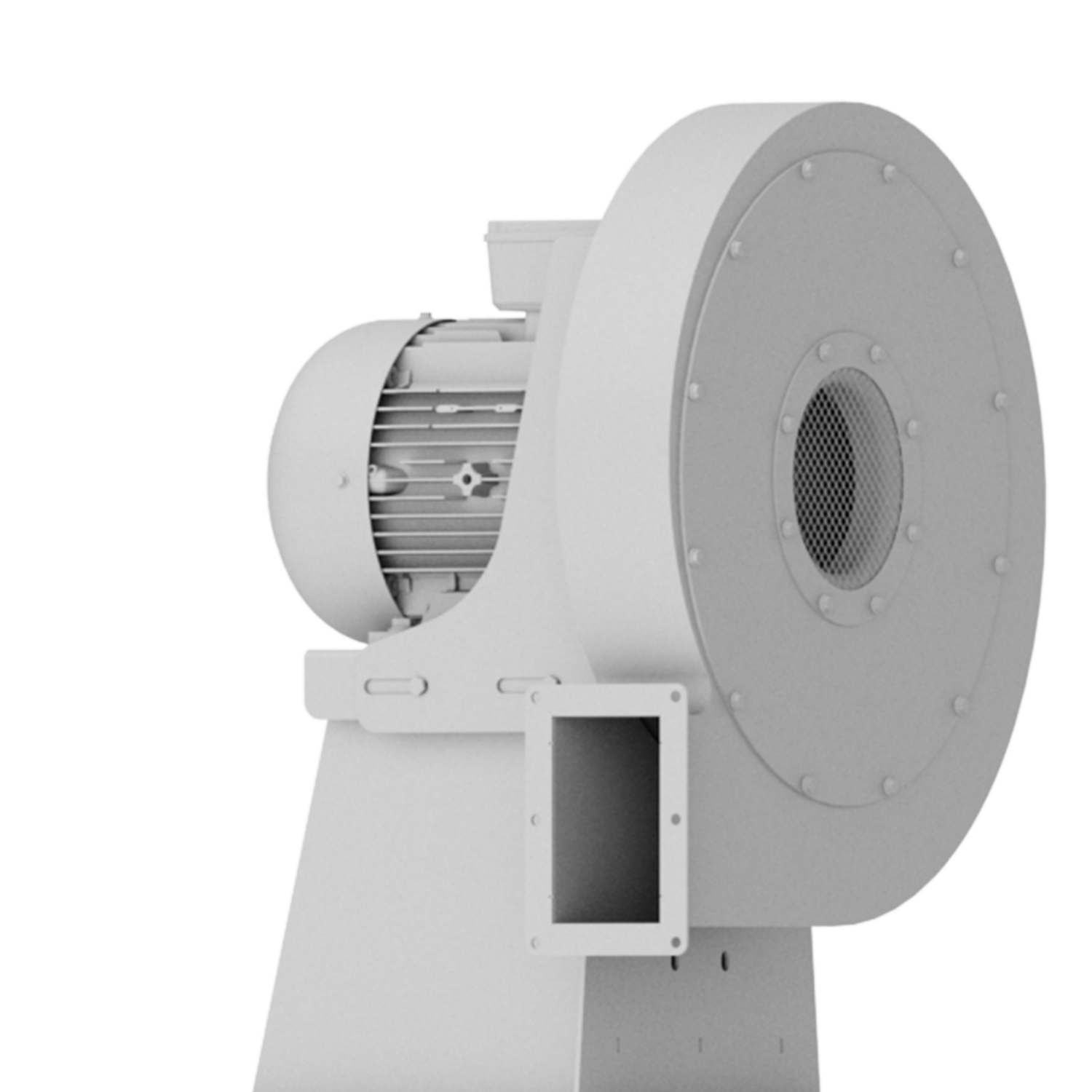

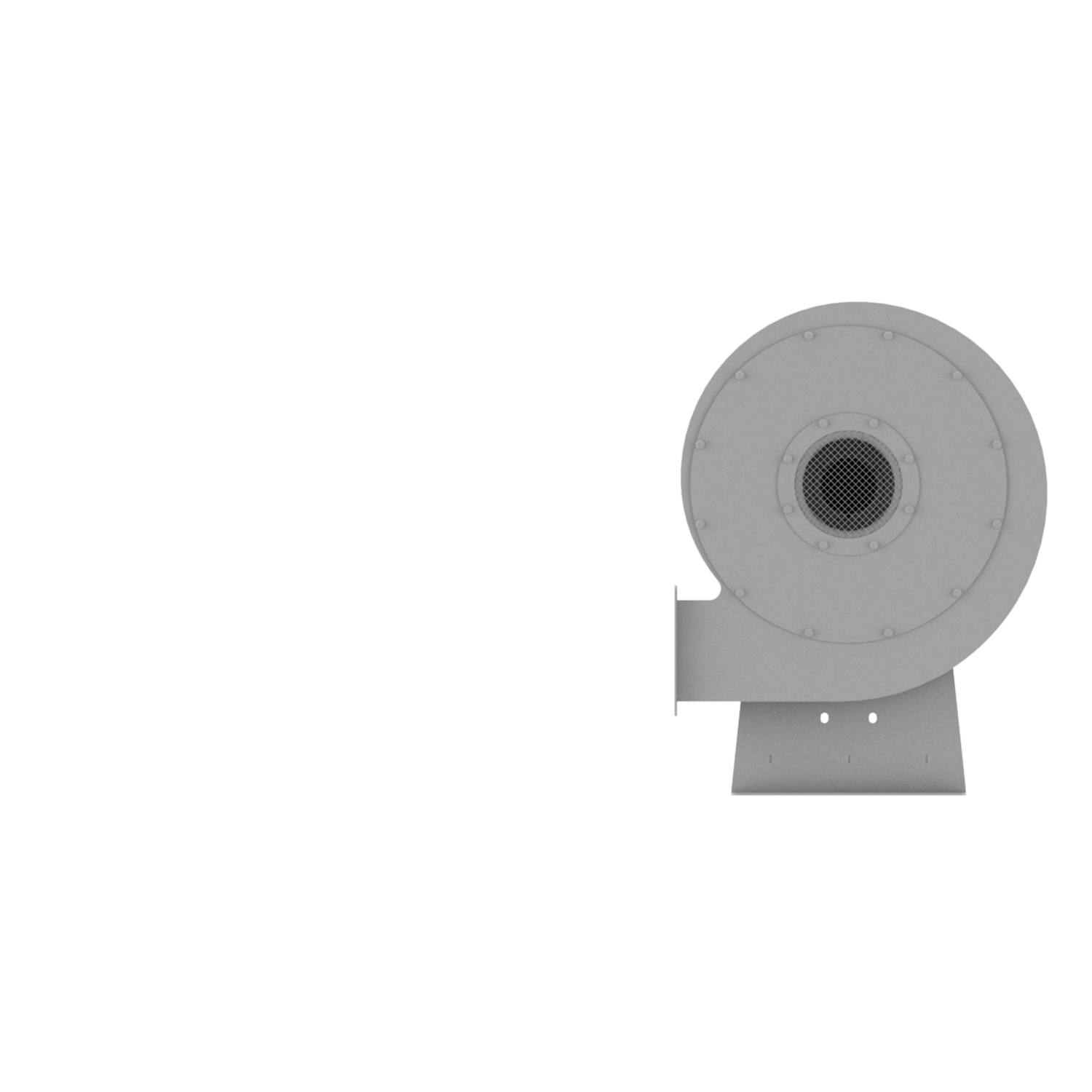

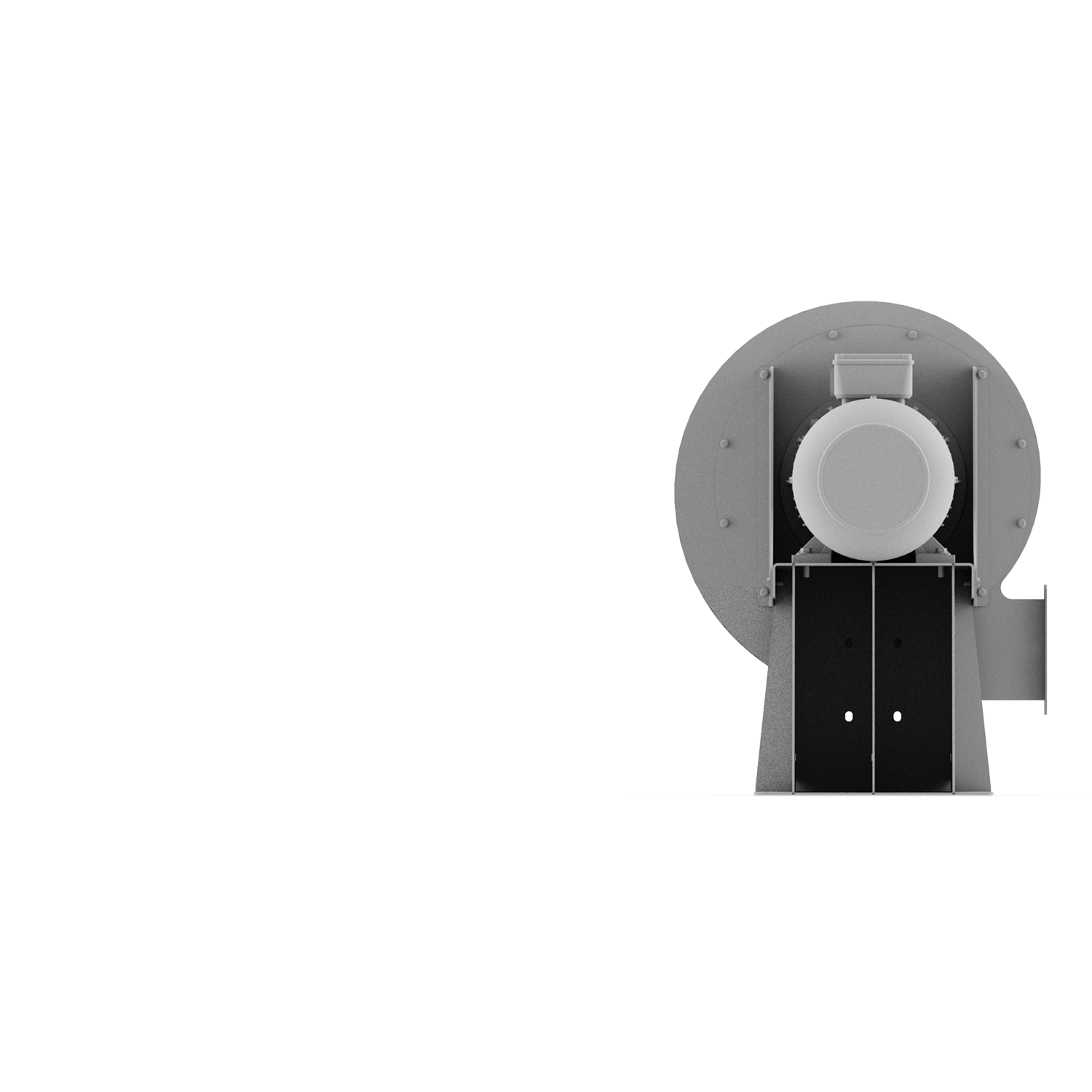

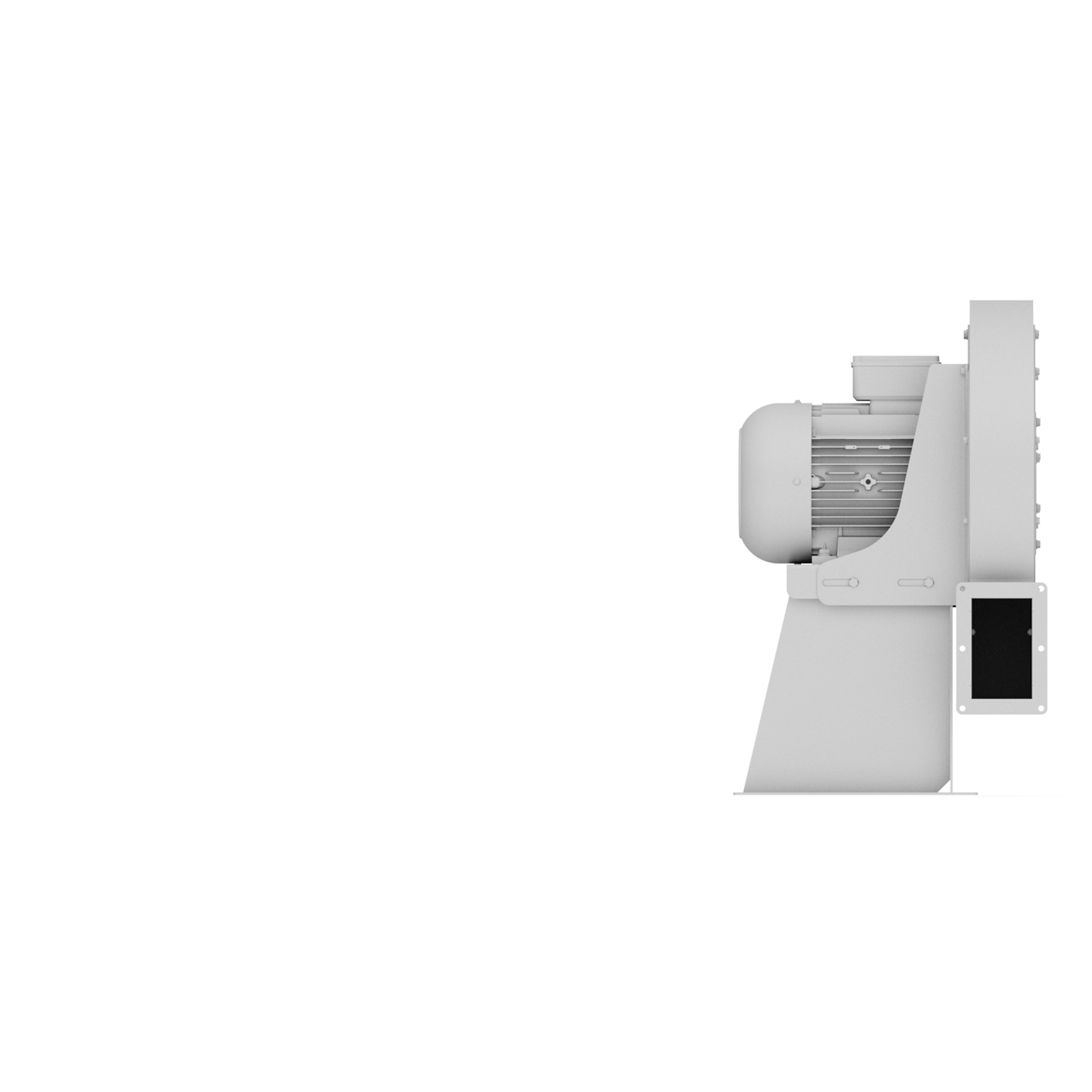

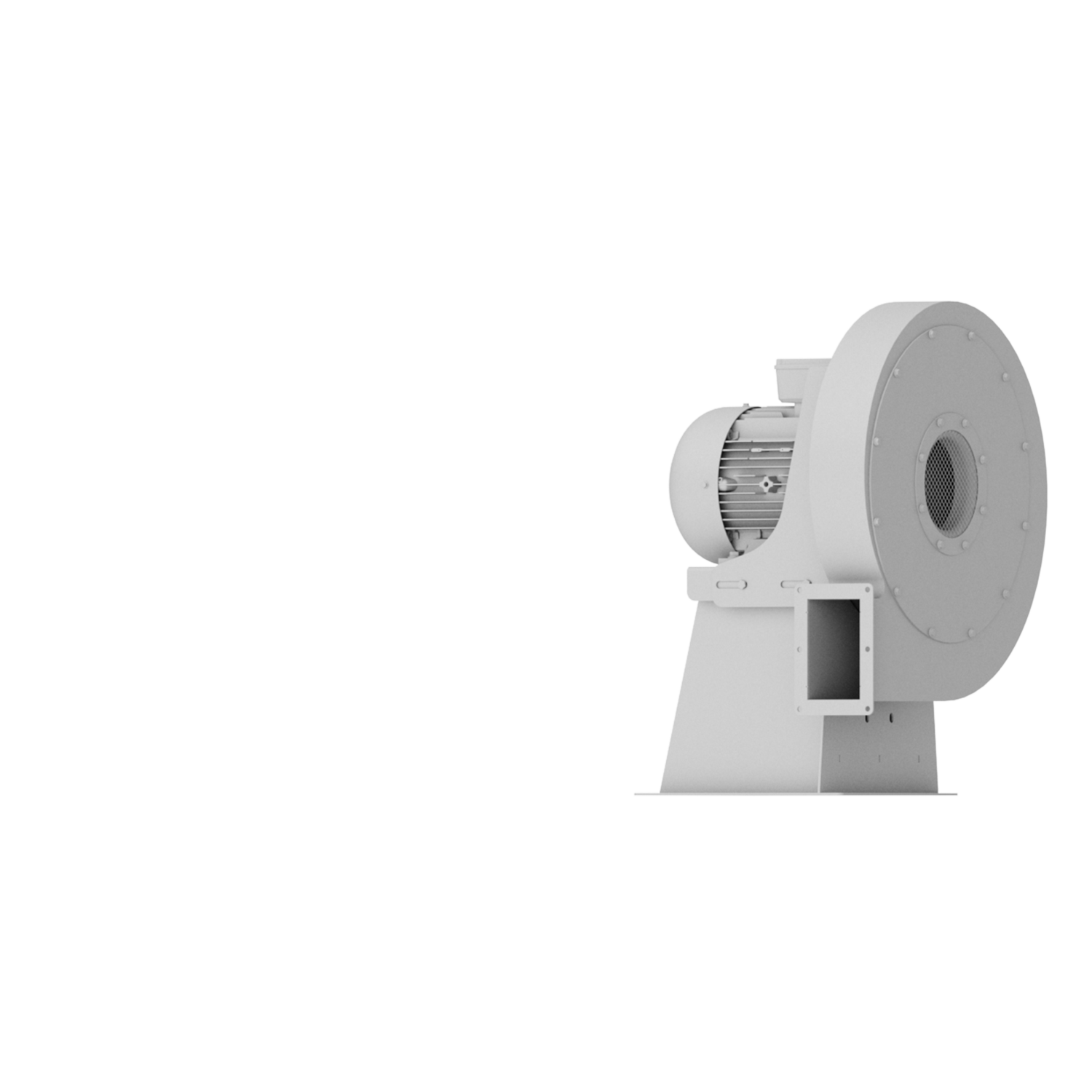

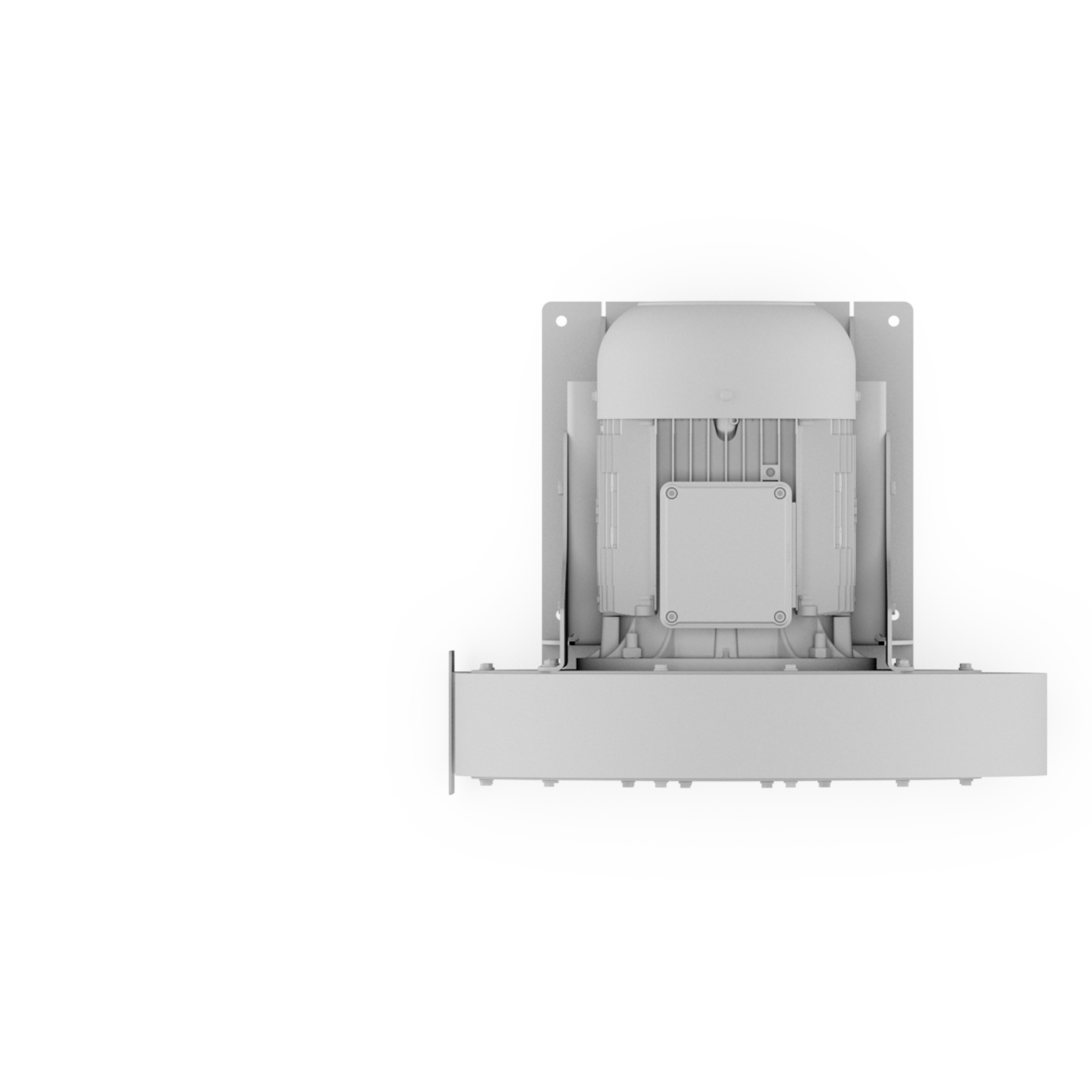

Radial-Hochdruckventilatoren mit Frequenzumrichter
S-HP 470/35
Bis 64 m³/min und 15.250 Pa. Verschleißfreier, direkter Antrieb über abgesetzte (FU) oder aufgebaute (FUK) Frequenzumrichter. Höherdrehend bis 105 Hz (ca. 6.200 U/min). Gehäuse aus Stahl oder Edelstahl, vorwiegend rückwärtsgekrümmte Laufräder aus Edelstahl oder Aluminium. Bei Edelstahlausführung: Niro-Welle und höchste Korrosionsbeständigkeit. Variable Anschlussmöglichkeiten.
Kennlinien
Leistungsdaten
Effizienzklasse
Volumenstrom
Gesamtdruckdifferenz
Spannung
Frequenz
Stromaufnahme
Leistung
Motordrehzahl
Ventilatordrehzahl
Gewicht
-
m³/min
Pa
V
Hz
A
kW
min-1
min-1
kg
S-HP 470/35-100/15,0
-
40,0
15250
400
100
28,5
15,0
5925
5925
115
S-HP 470/35-100/20,0
-
64,0
15250
400
100
40,5
20,0
5940
5940
115

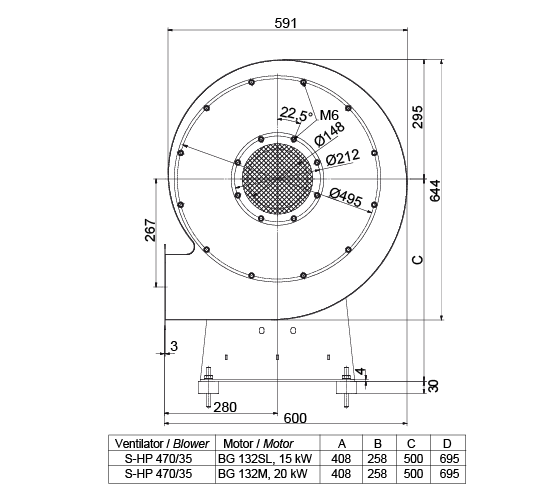

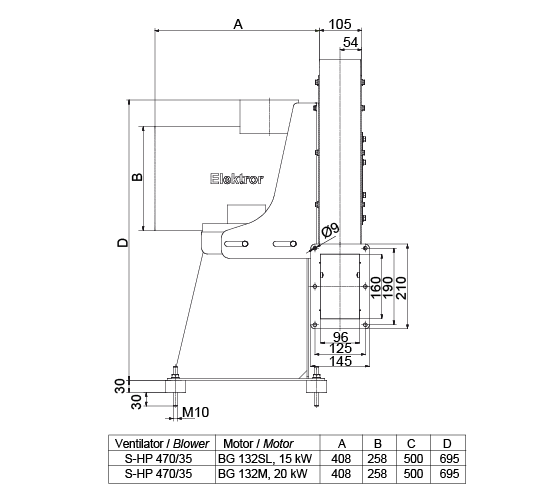

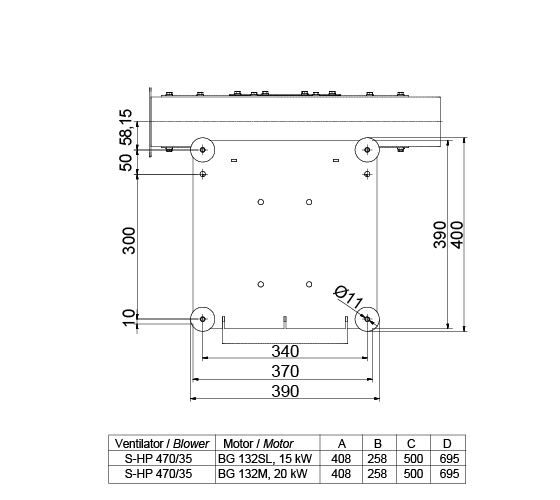

Technische Zeichnungen
Downloads
Katalog S-HP | Katalog | 5 MB | Herunterladen | |
Betriebsanleitung S-HP (de, en) | Betriebsanleitung | 1,012 KB | Herunterladen | |
Betriebsanleitung S-HP (zh) | Betriebsanleitung | 1,015 KB | Herunterladen | |
Betriebsanleitung S-HP (fr, it, nl, da) | Betriebsanleitung | 2 MB | Herunterladen | |
Betriebsanleitung S-HP (ru) | Betriebsanleitung | 1,008 KB | Herunterladen |
