Ventiladores de alta presión radiales con convertidor de frecuencia
S-HP 290/30
Hasta 64 m³/min y 15.250 Pa. Accionamiento directo libre de desgaste a través de convertidores de frecuencia instalados a distancia (FU) o montados (FUK). Aumentando el número de revoluciones hasta 105 Hz (aprox. 6.200 rpm). Carcasa de acero o acero inoxidable, principalmente rodetes inclinados hacia atrás de acero inoxidable o aluminio. En la versión de acero inoxidable: eje de acero niro y máxima resistencia a la corrosión. Posibilidades de conexión variables.
Curvas características
Datos de potencia
Clase de eficiencia
Flujo volumétrico
Diferencia de presión total
Tensión
Frecuencia
Consumo de corriente
Potencia
Velocidad del motor
Velocidad del ventilador
Peso
-
m³/min
Pa
V
Hz
A
kW
min-1
min-1
kg
S-HP 290/30-105/2,20
-
14,7
6800
230/400
105
7,9/4,5
2,2
6185
6185
24
S-HP 290/30-105/3,00
-
26,8
6800
230/400
105
11,6/6,7
3,0
6195
6195
26

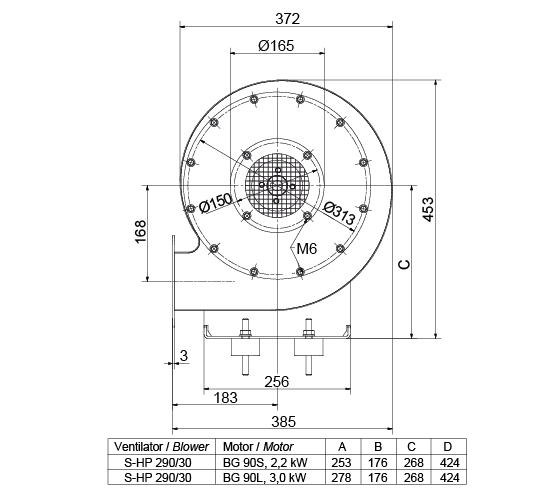

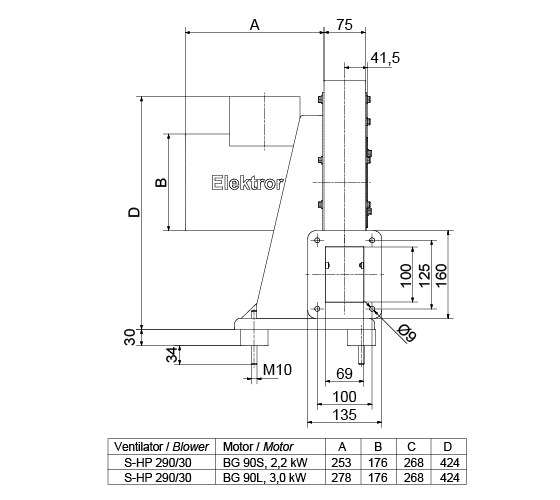

Dibujos técnicos
