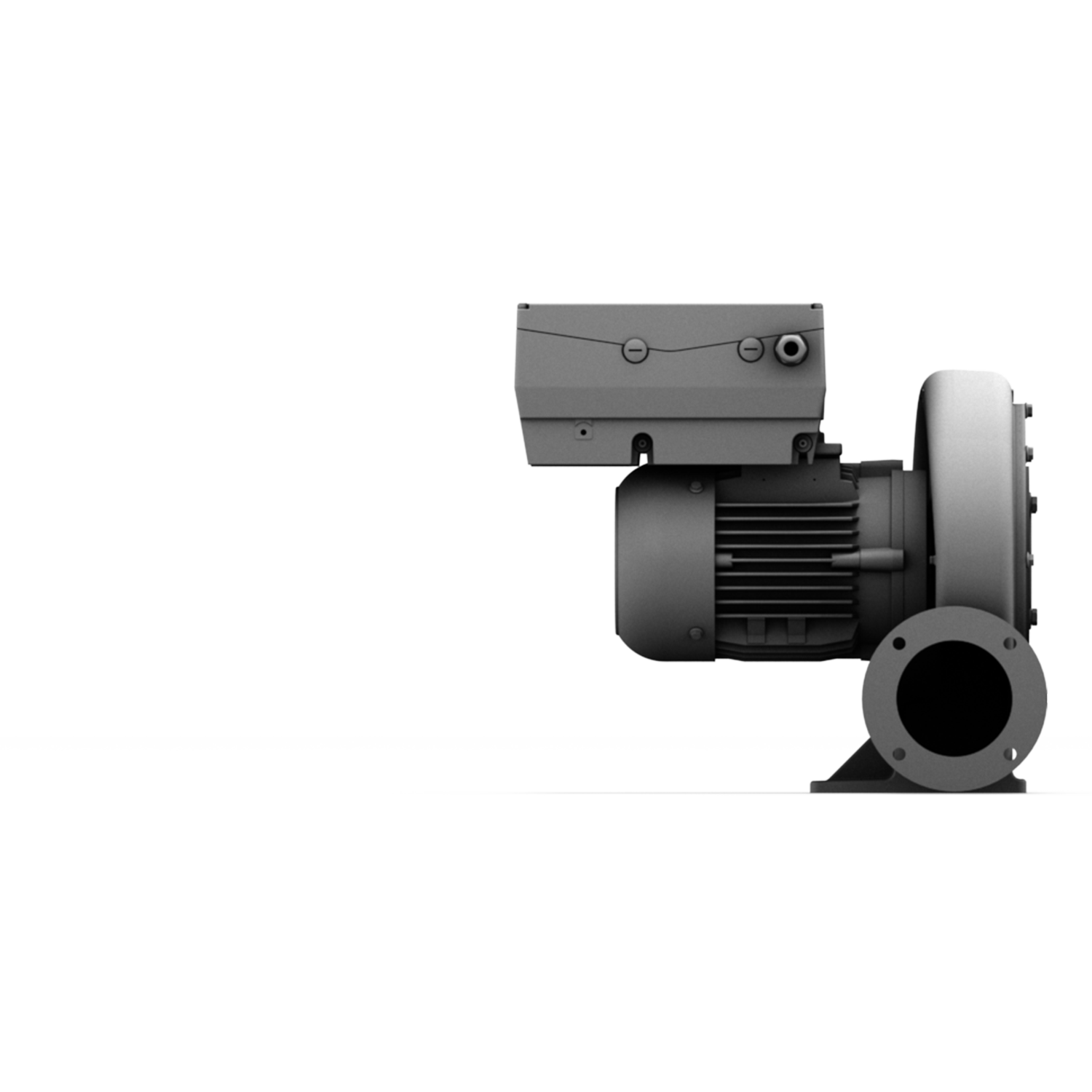

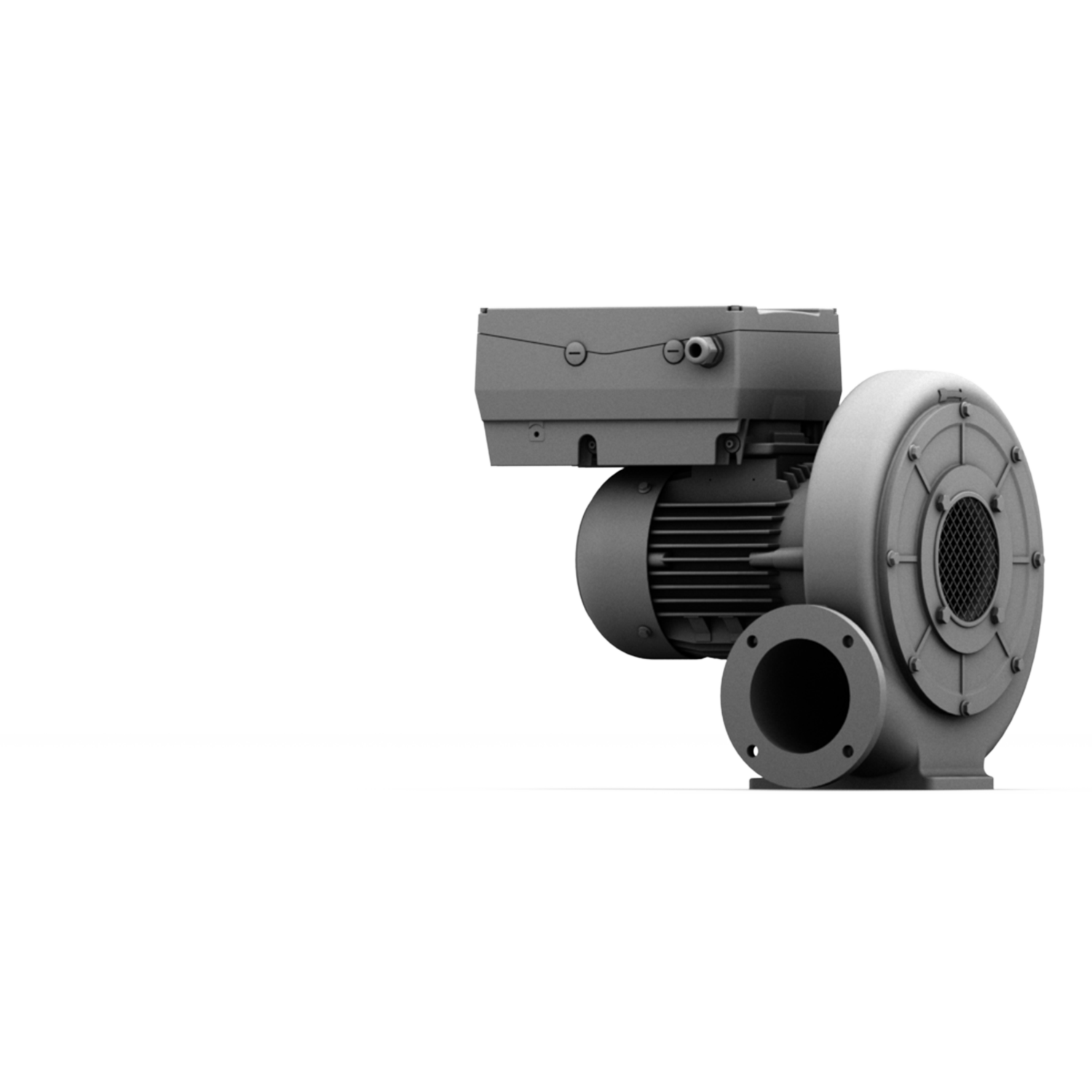

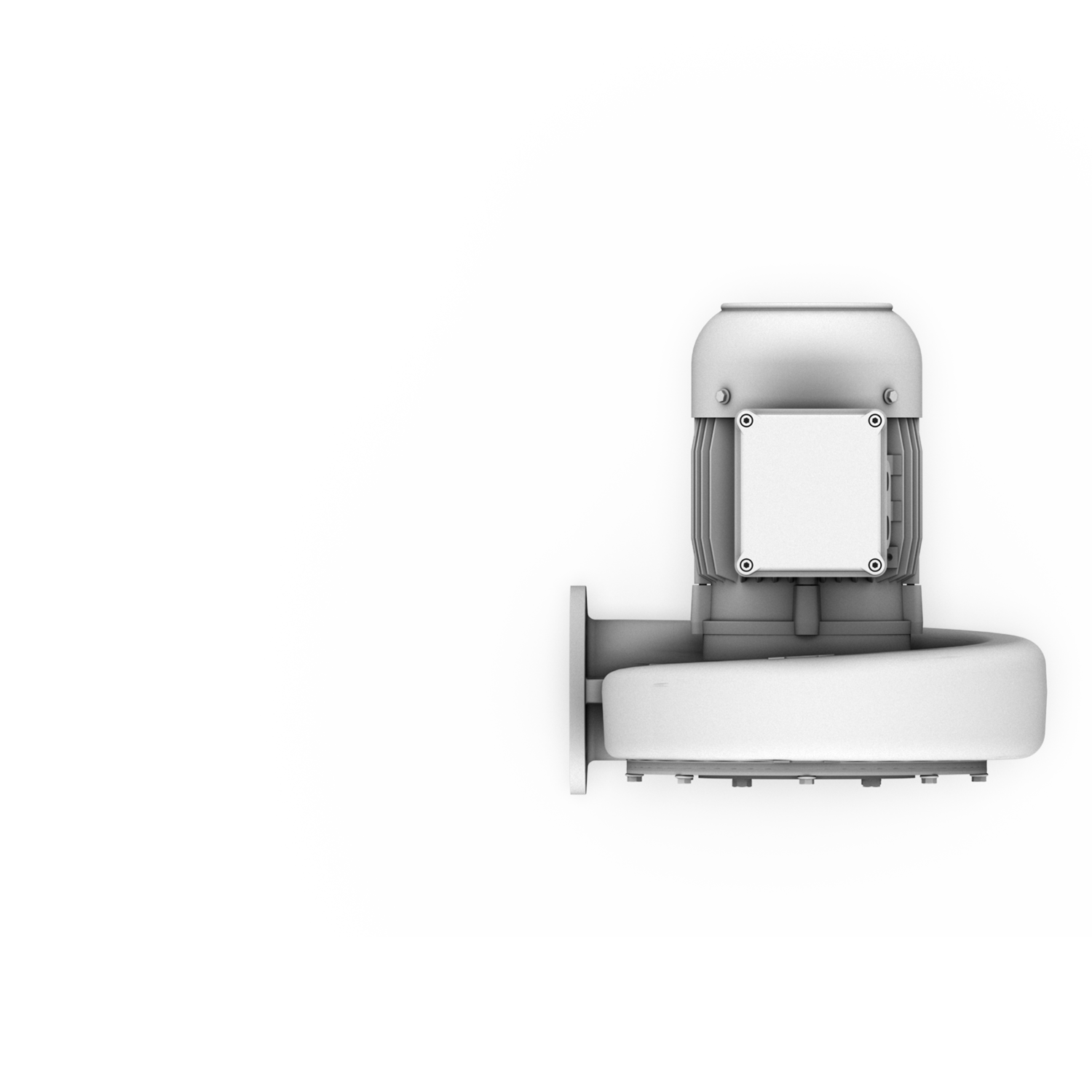

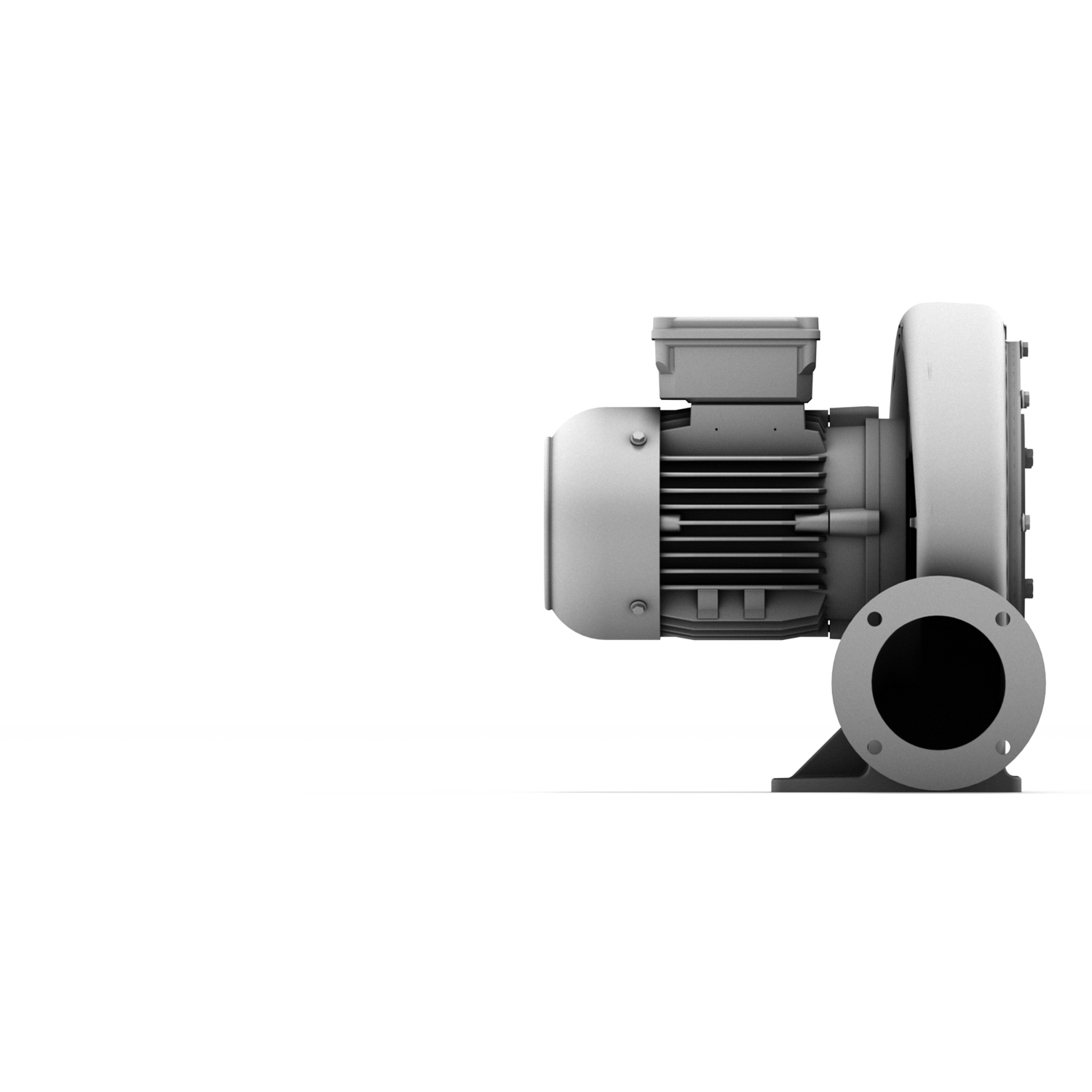

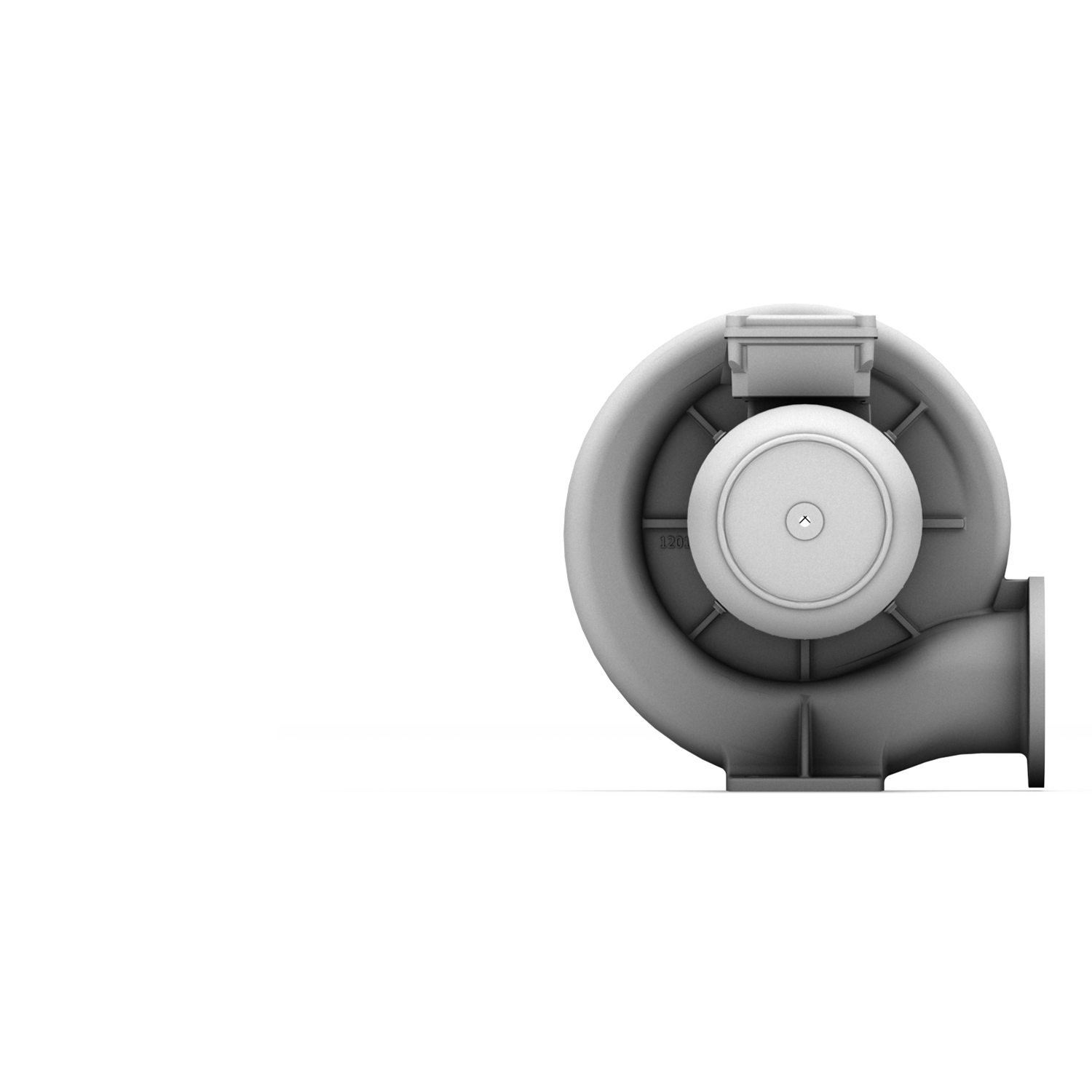

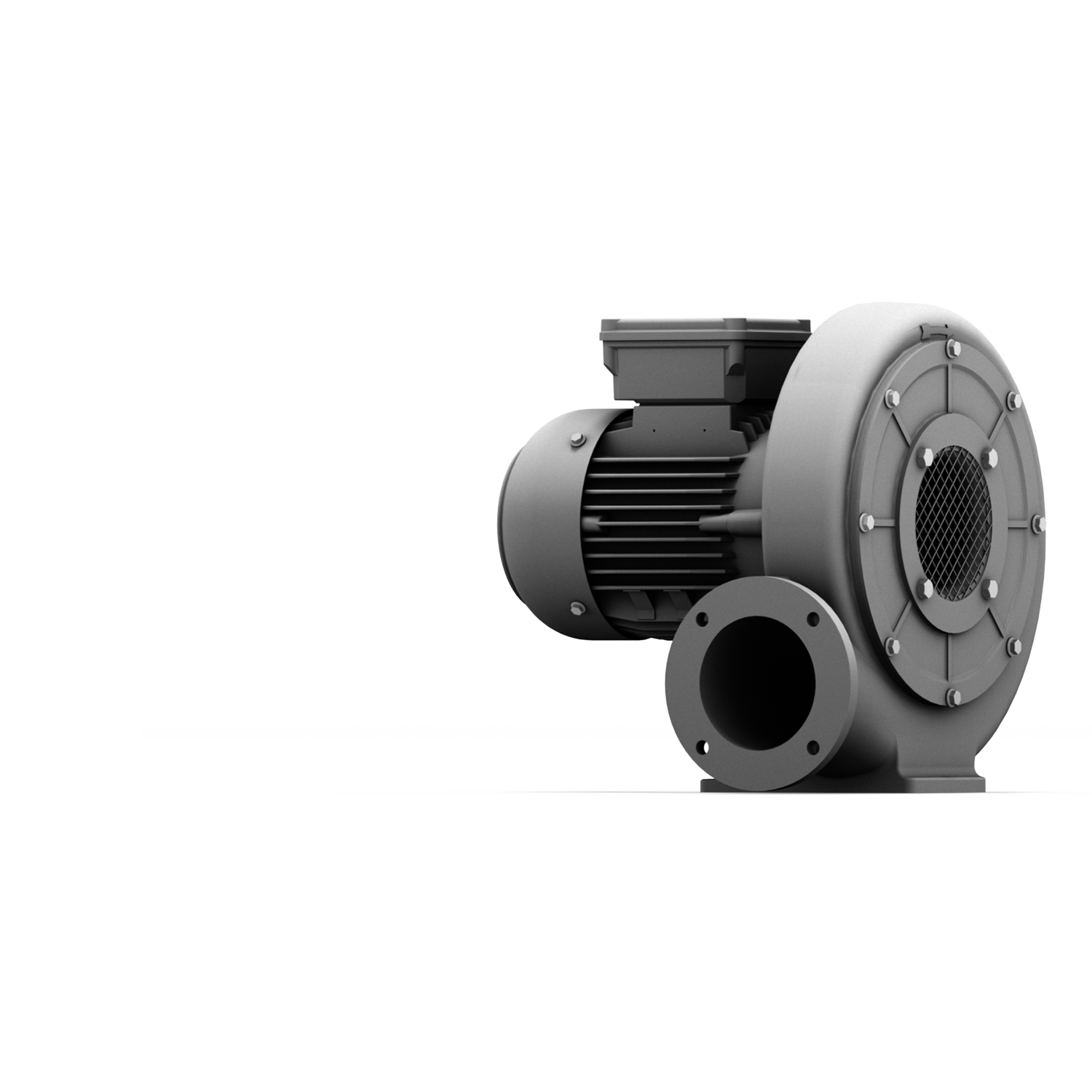

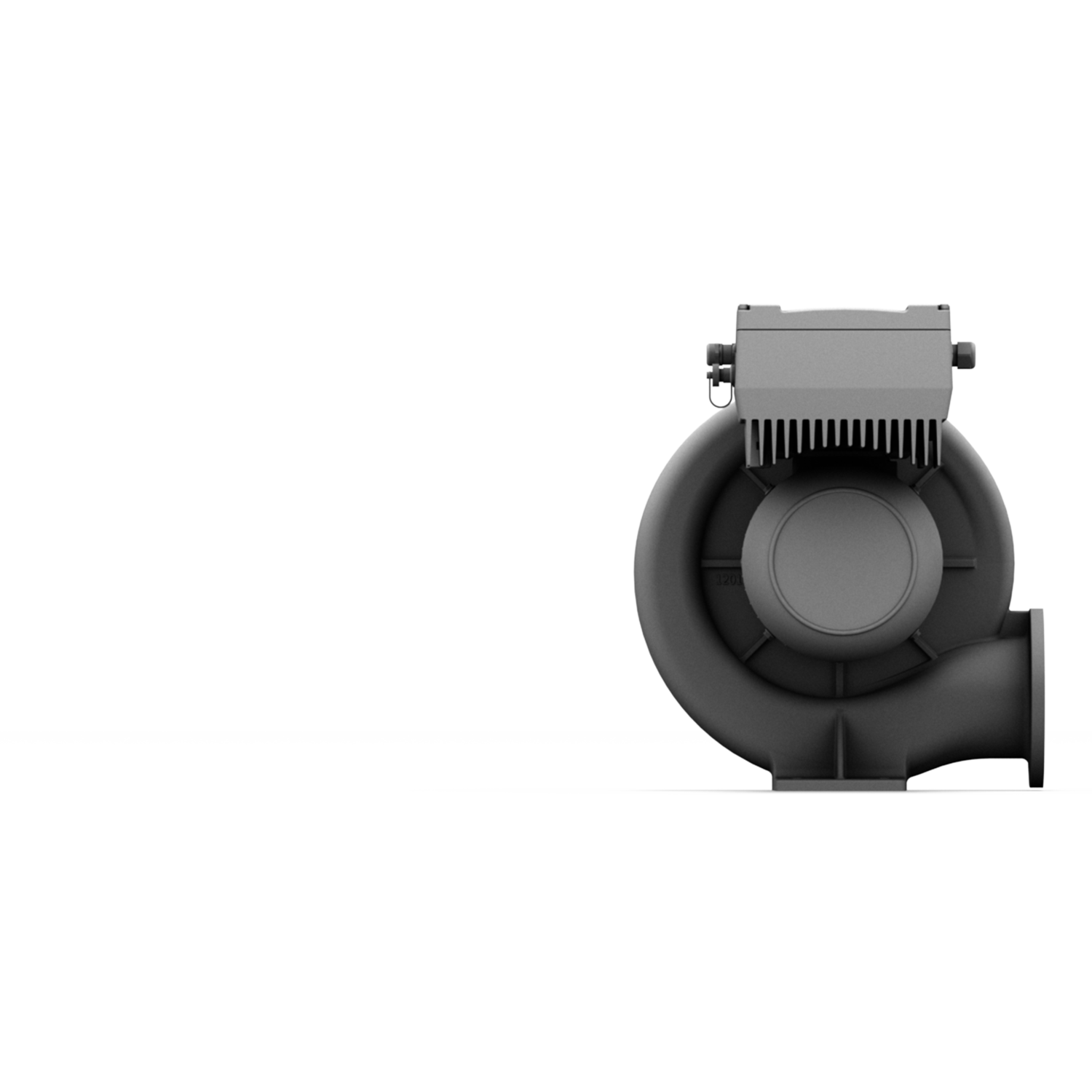

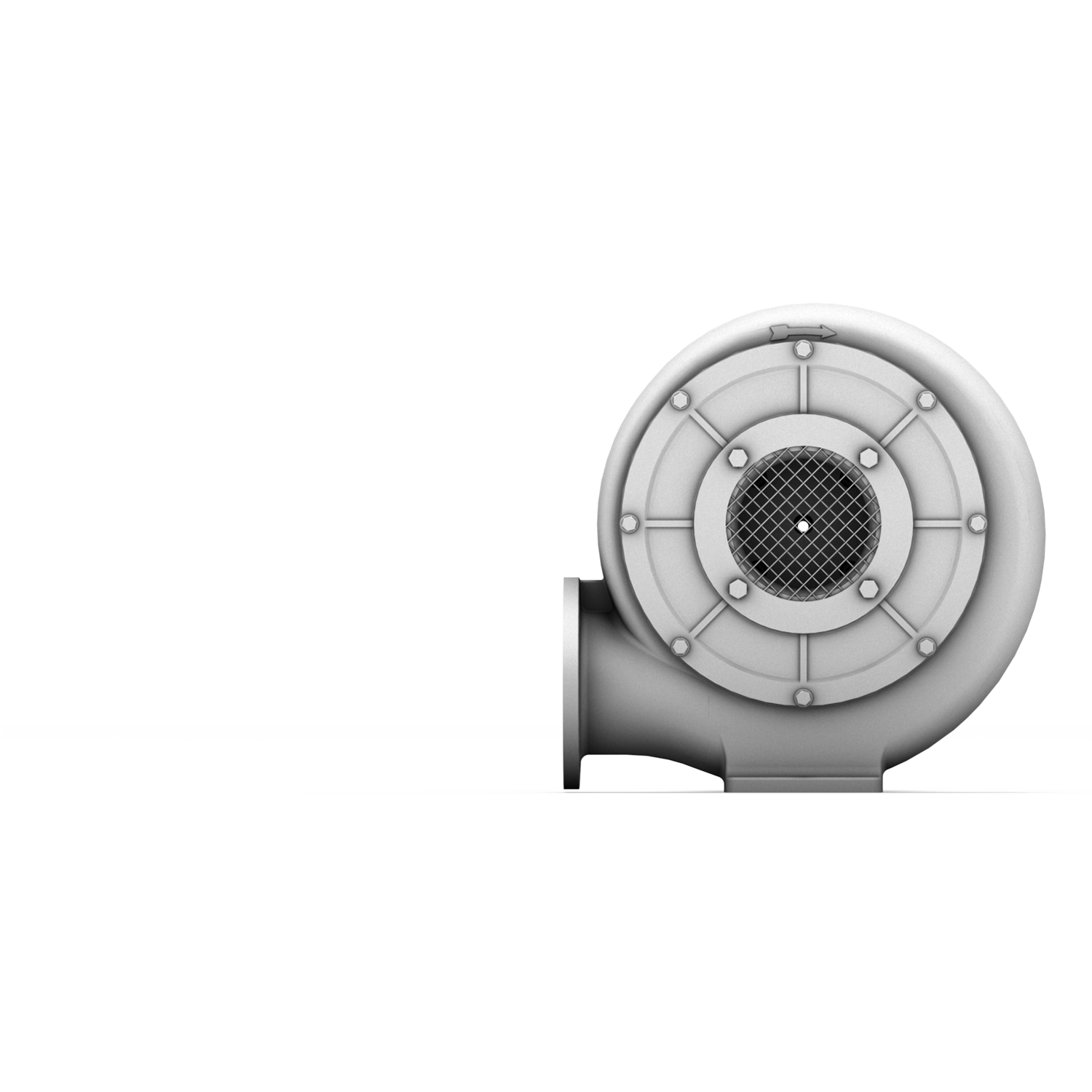

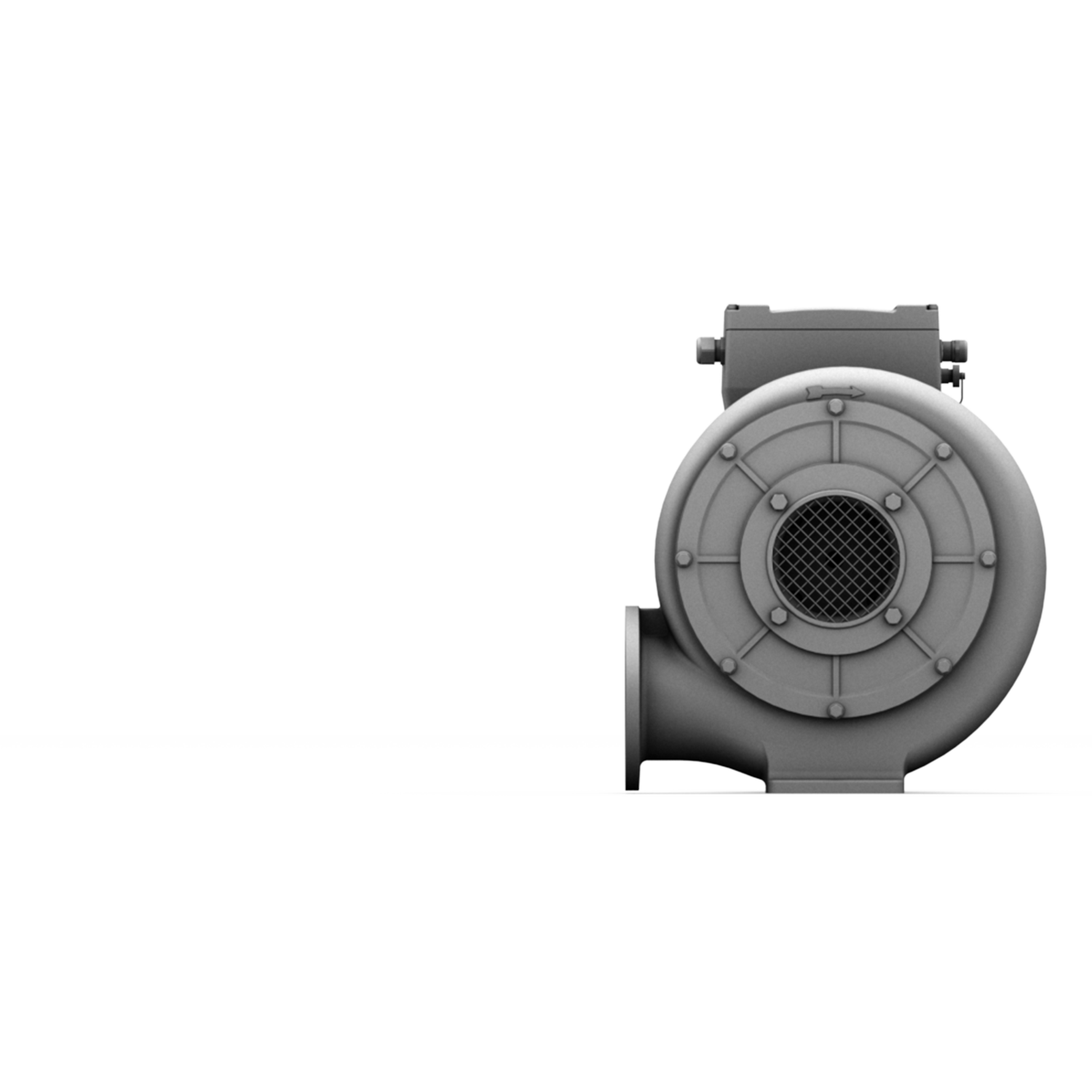

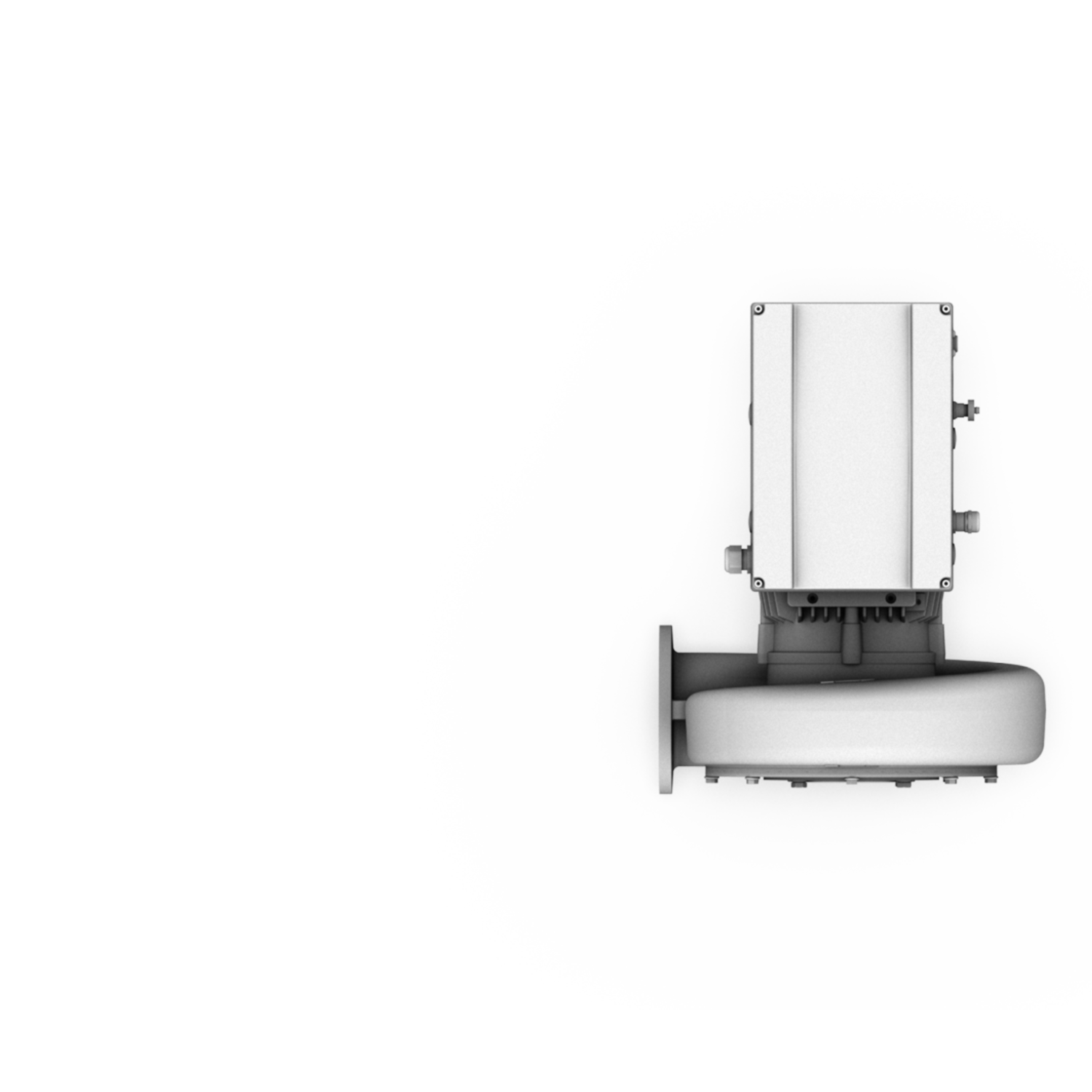

Ventilateurs radiaux haute pression avec convertisseur de fréquences

HRD 14T FU/FUK

Nos ventilateurs radiaux de la série HRD transportent jusqu'à 97 m³/min et 21.000 Pa. Entraînement direct et sans usure par convertisseur de fréquence déporté (FU) ou monté (FUK). Vitesse plus élevée jusqu'à 135 Hz (env. 7.670 tr/min). Boîtier en fonte d'aluminium, roues principalement courbées vers l'arrière, largement résistantes à la corrosion.

Caractéristiques

Caractéristiques

Catégorie d’efficacité

Débit volumique

Différence de pression totale

Tension

Fréquence

Courant absorbé

Puissance

Vitesse de rotation du ventilateur

Poids

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 14T FU/FUK-105/1,10

-

10,0

4900

230/400

105

4,15/2,40

1,10

6070

17

HRD 14T FU/FUK-105/1,50

-

16,5

4900

230/400

105

5,70/3,30

1,50

6075

19

HRD 14T FU/FUK-105/2,20

-

24,0

4900

230/400

105

6,90/4,00

2,20

6140

22

Caractéristiques

Caractéristiques

Catégorie d’efficacité

Débit volumique

Différence de pression totale

Tension

Fréquence

Courant absorbé

Puissance

Vitesse de rotation du ventilateur

Poids

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 14T FU/FUK-105/1,10

-

10,0

4900

400

105

2,40

1,10

6070

21

HRD 14T FU/FUK-105/1,50

-

16,5

4900

400

105

3,30

1,50

6075

23

HRD 14T FU/FUK-105/2,20

-

24,0

4900

400

105

4,00

2,20

6140

26

ATEX

Des modèles ATEX sont disponibles pour cette série sur demande. Si vous êtes intéressé, veuillez remplir et nous envoyer notre formulaire d'autodéclaration ATEX.

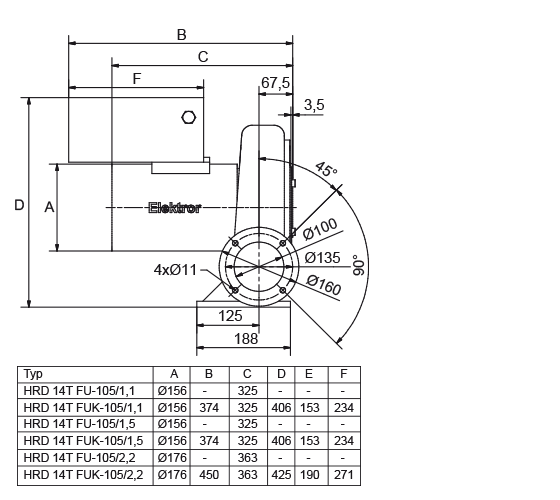

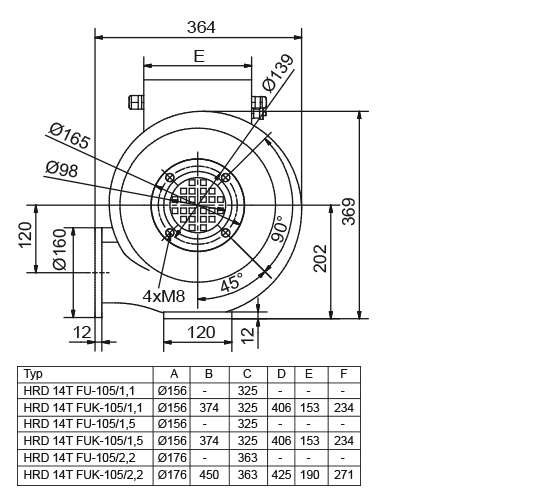

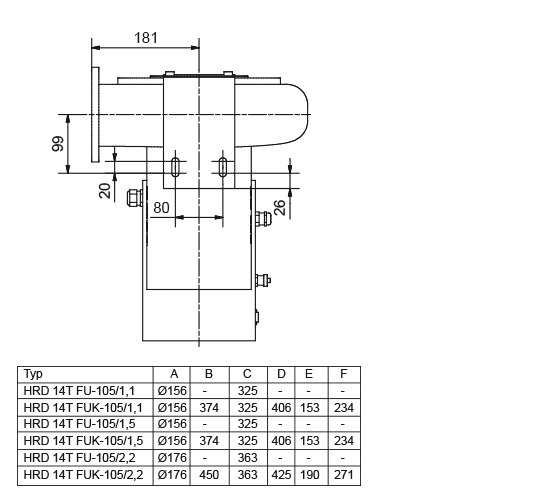

Dessins techniques

Téléchargements

Catalogue HRD

Catalogue PDF 8 MB

Mode d‘emploi HRD (de, en)

Mode d‘emploi PDF 3 MB

Mode d‘emploi HRD (fr, it, nl, da)

Mode d‘emploi PDF 5 MB

Mode d‘emploi HRD (es, pt, gr, pl)

Mode d‘emploi PDF 5 MB

Mode d‘emploi HRD (sr)

Mode d‘emploi PDF 2 MB

Mode d‘emploi HRD (ru)

Mode d‘emploi PDF 3 MB
