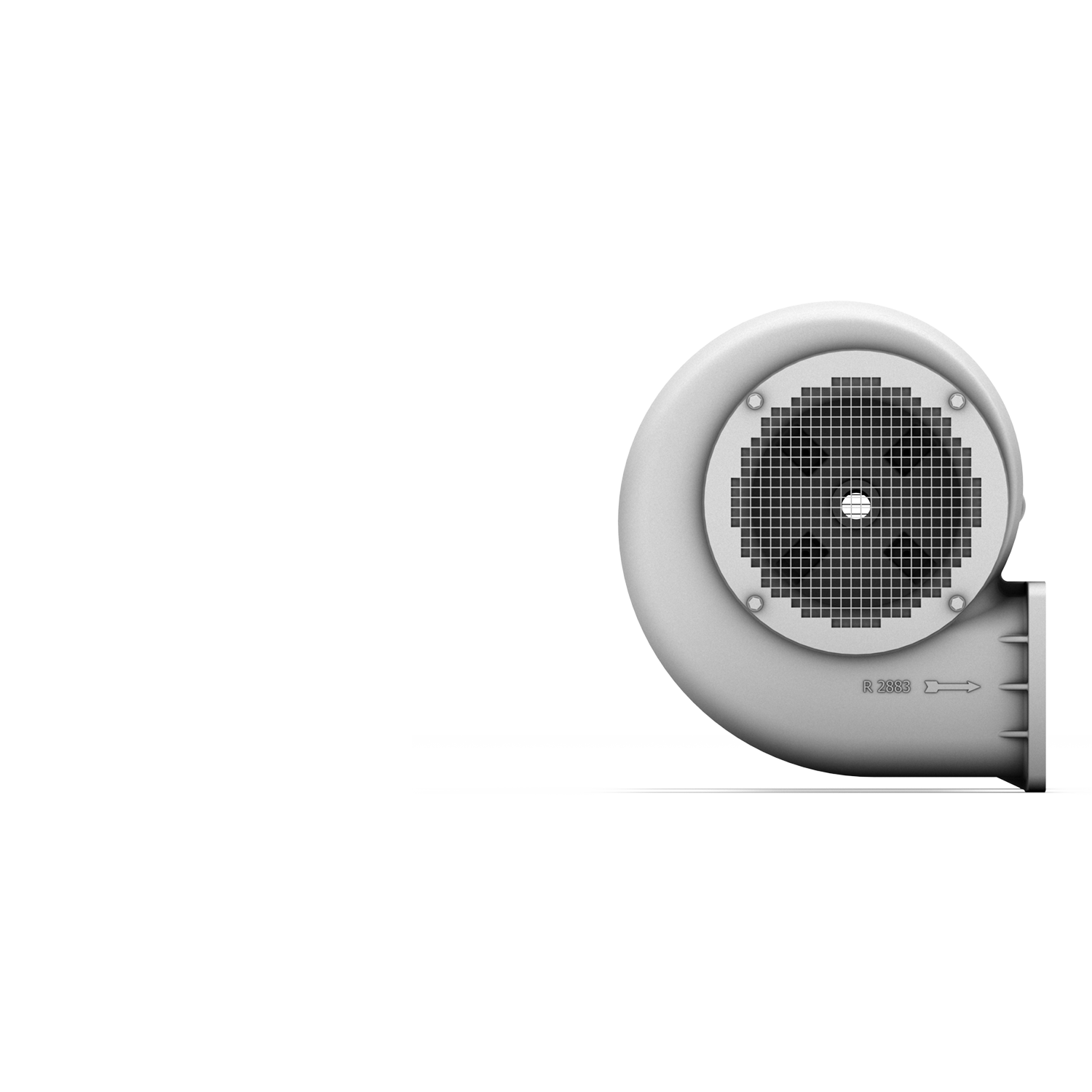

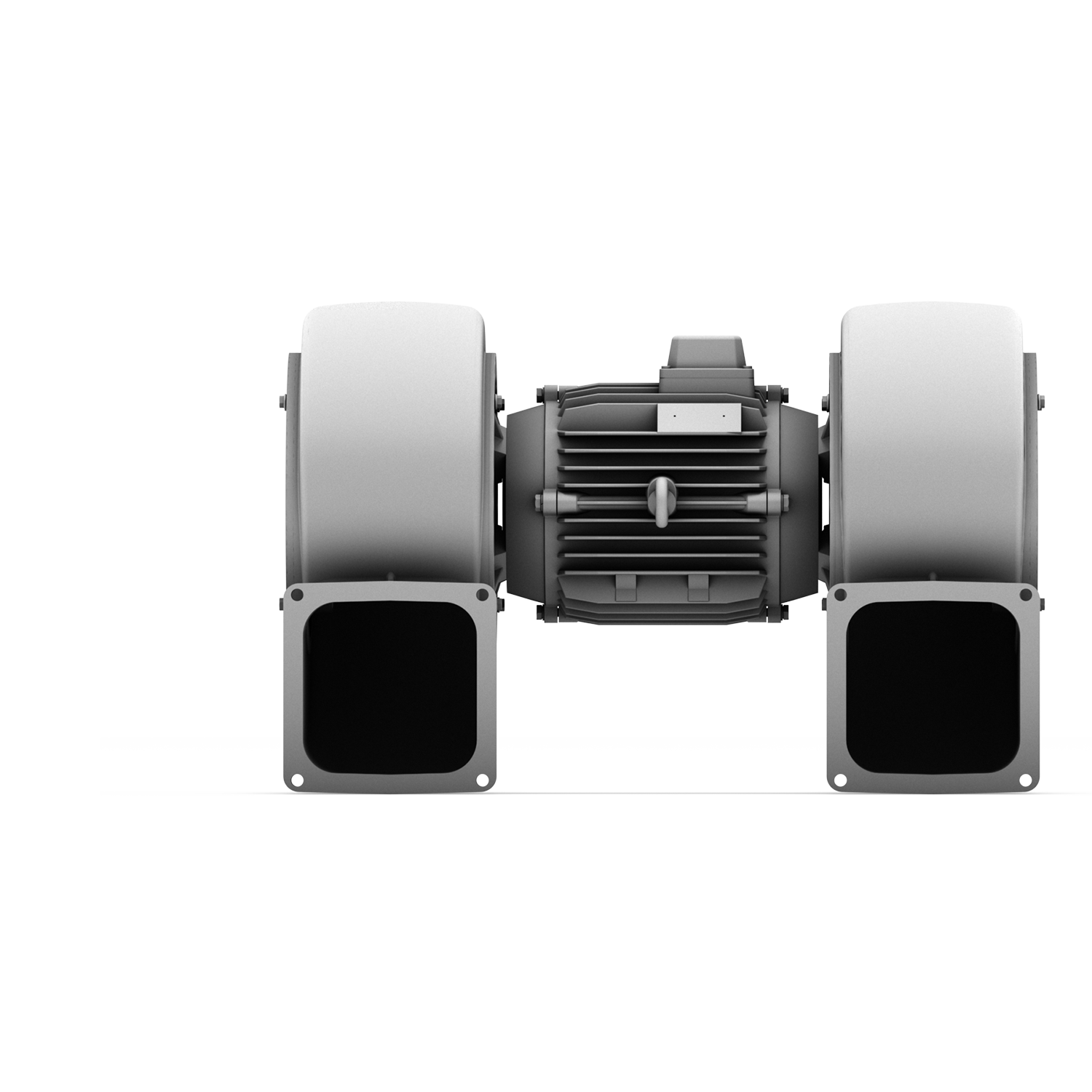

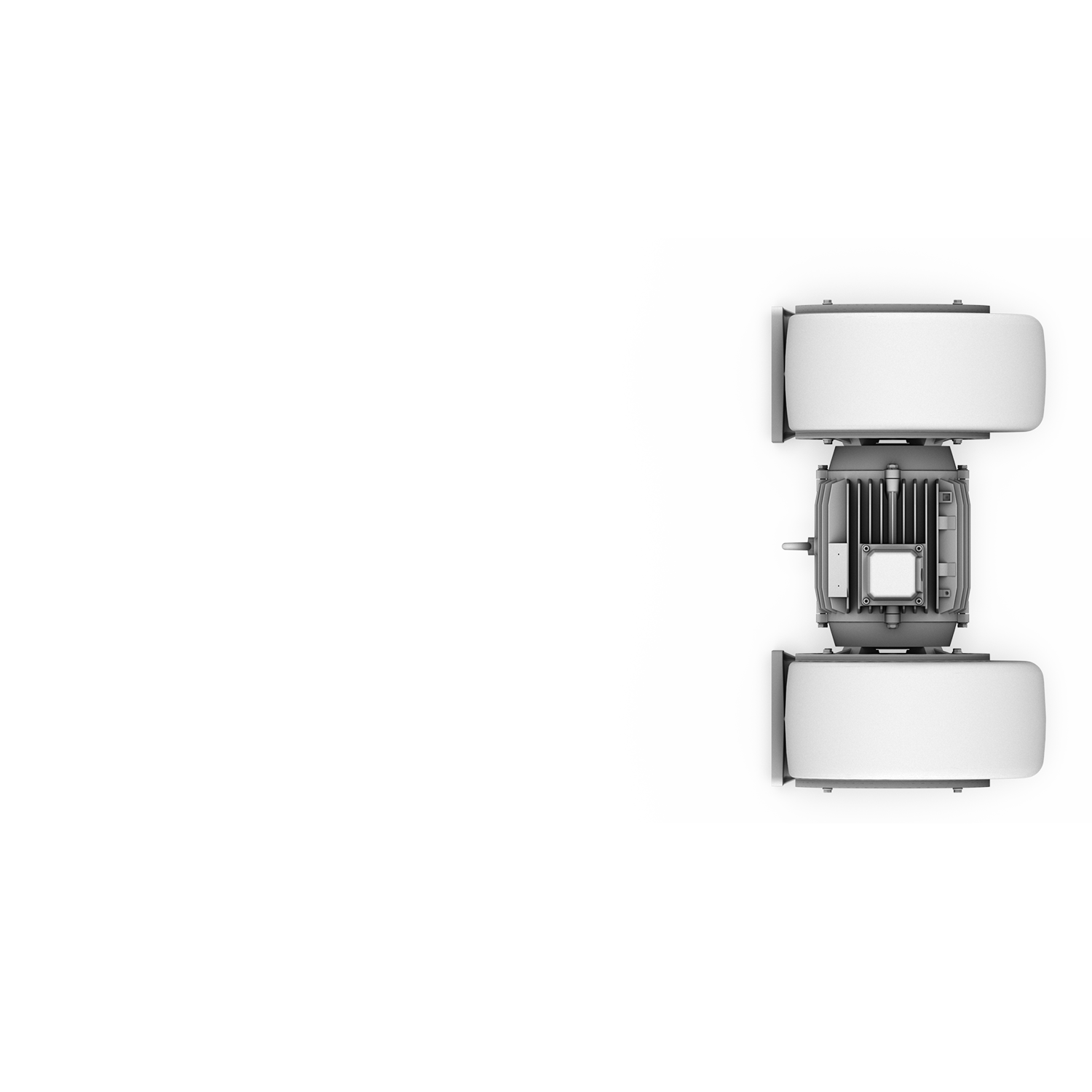

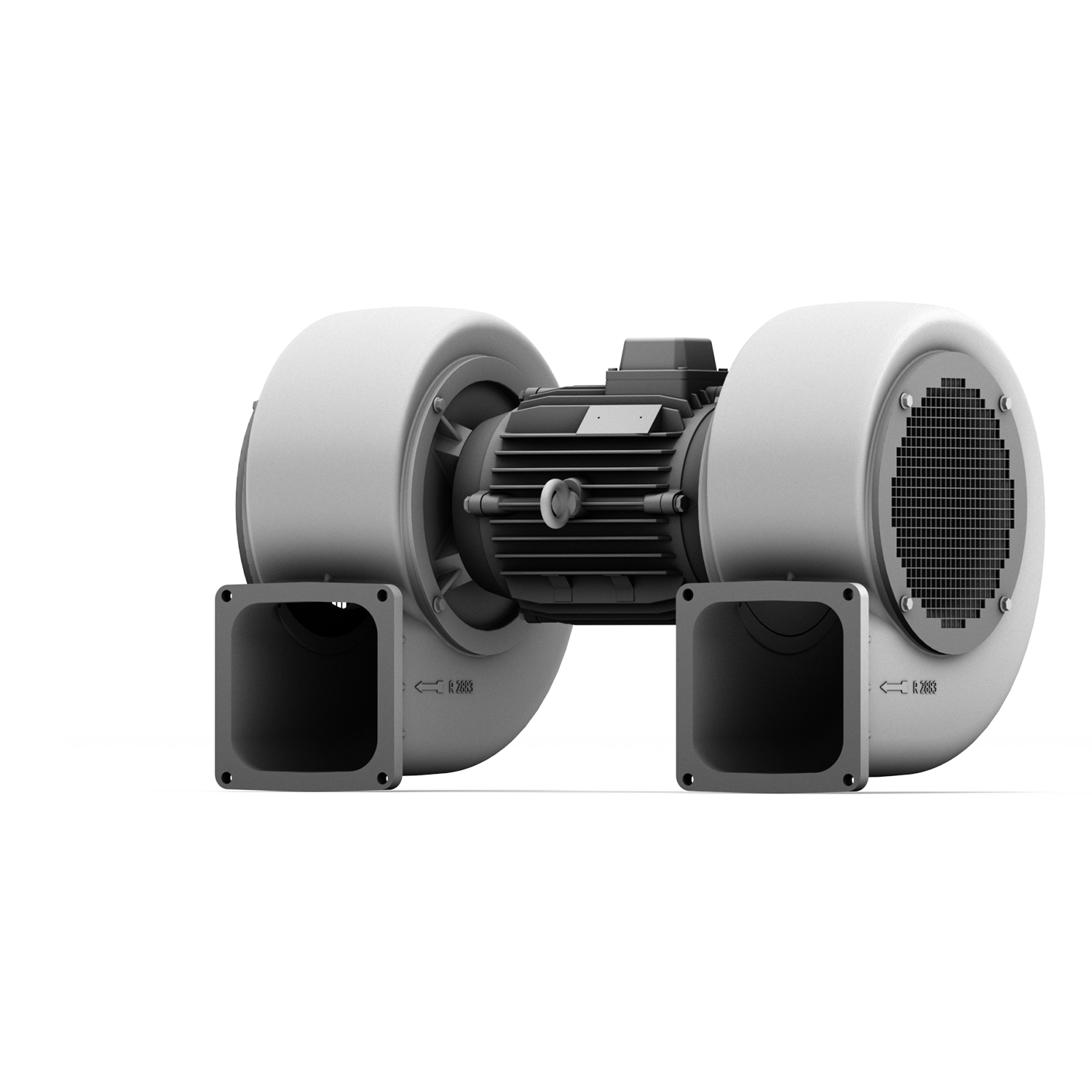

Ventilatori radiali a bassa pressione

2D 08

Fino a 95 m³/min e 2.200 Pa. Alloggiamento in alluminio fuso, rotore a tamburo avanti in lamiera di acciaio zincata, resistente alla corrosione.

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 08

IE3

95,0

1900

400

50

7,80

4,0

2935

52

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 08

IE3

72,0

2500

400

60

9,10

4,8

3525

52

2D 08

NEMA Premium

72,0

2500

480

60

7,60

4,8

3525

52

Disegni tecnici

Downloads

Catalogo ND

CatalogoPDF7 MB

Istruzioni per l'uso ND (de, en)

Istruzioni per l'usoPDF4 MB

Istruzioni per l'uso ND (fr, it, nl, da)

Istruzioni per l'usoPDF7 MB

Istruzioni per l'uso ND (es, pt, gr, pl)

Istruzioni per l'usoPDF7 MB

Istruzioni per l'uso ND (no, se, fi)

Istruzioni per l'usoPDF6 MB

Istruzioni per l'uso ND (ru)

Istruzioni per l'usoPDF4 MB

Istruzioni per l'uso ND (cz)

Istruzioni per l'usoPDF3 MB

Istruzioni per l'uso ND (da)

Istruzioni per l'usoPDF1 MB

Accessori

2D 08 richiedi
