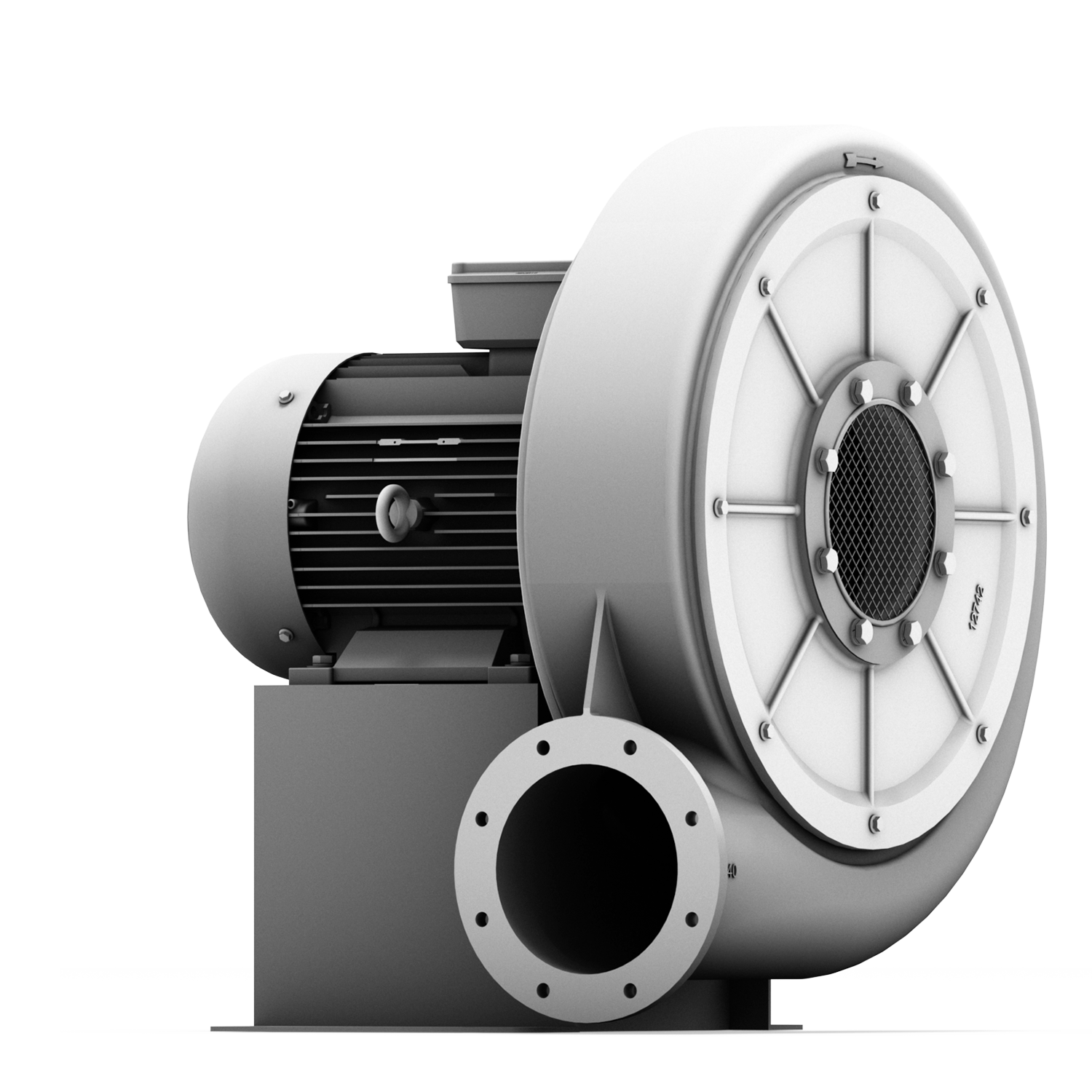

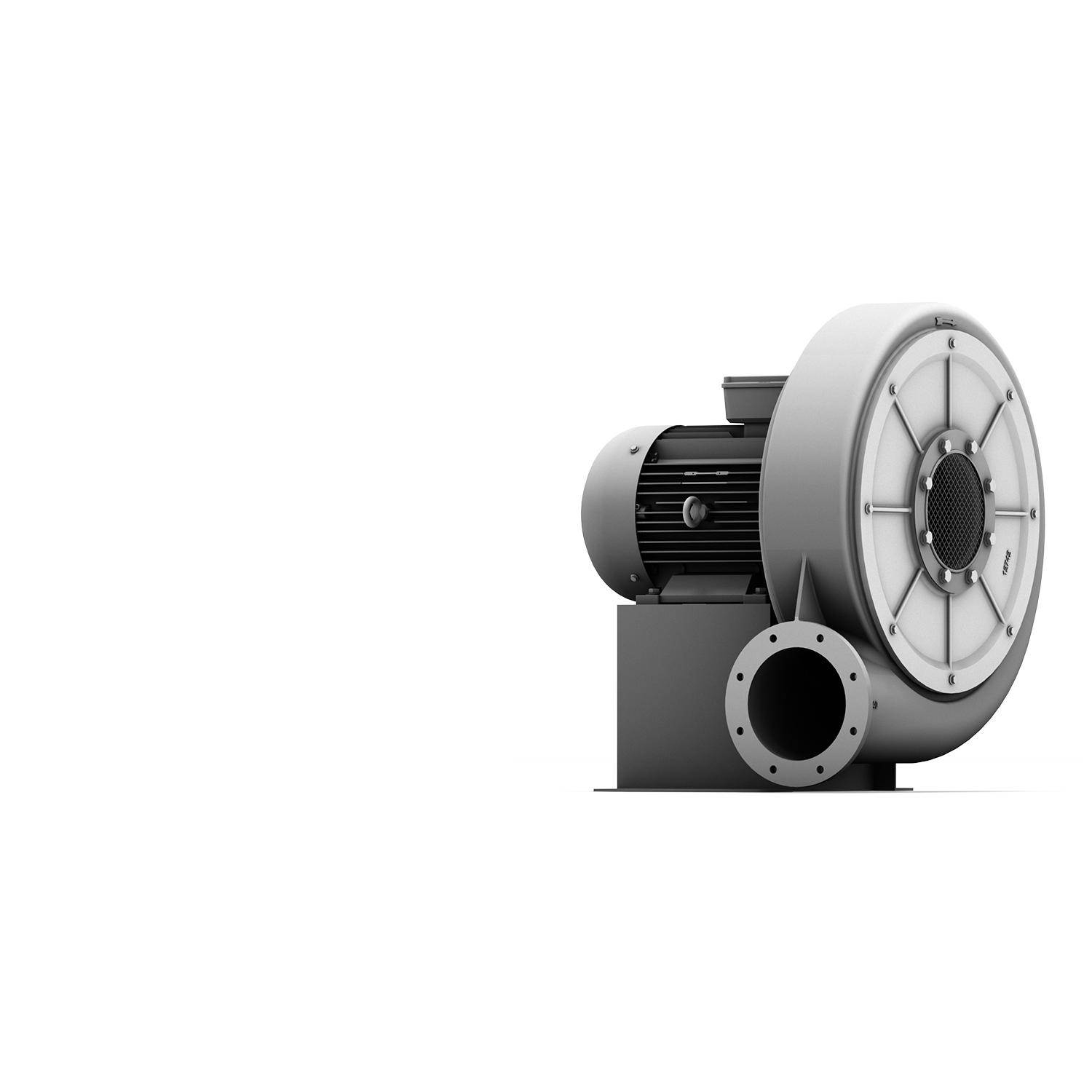

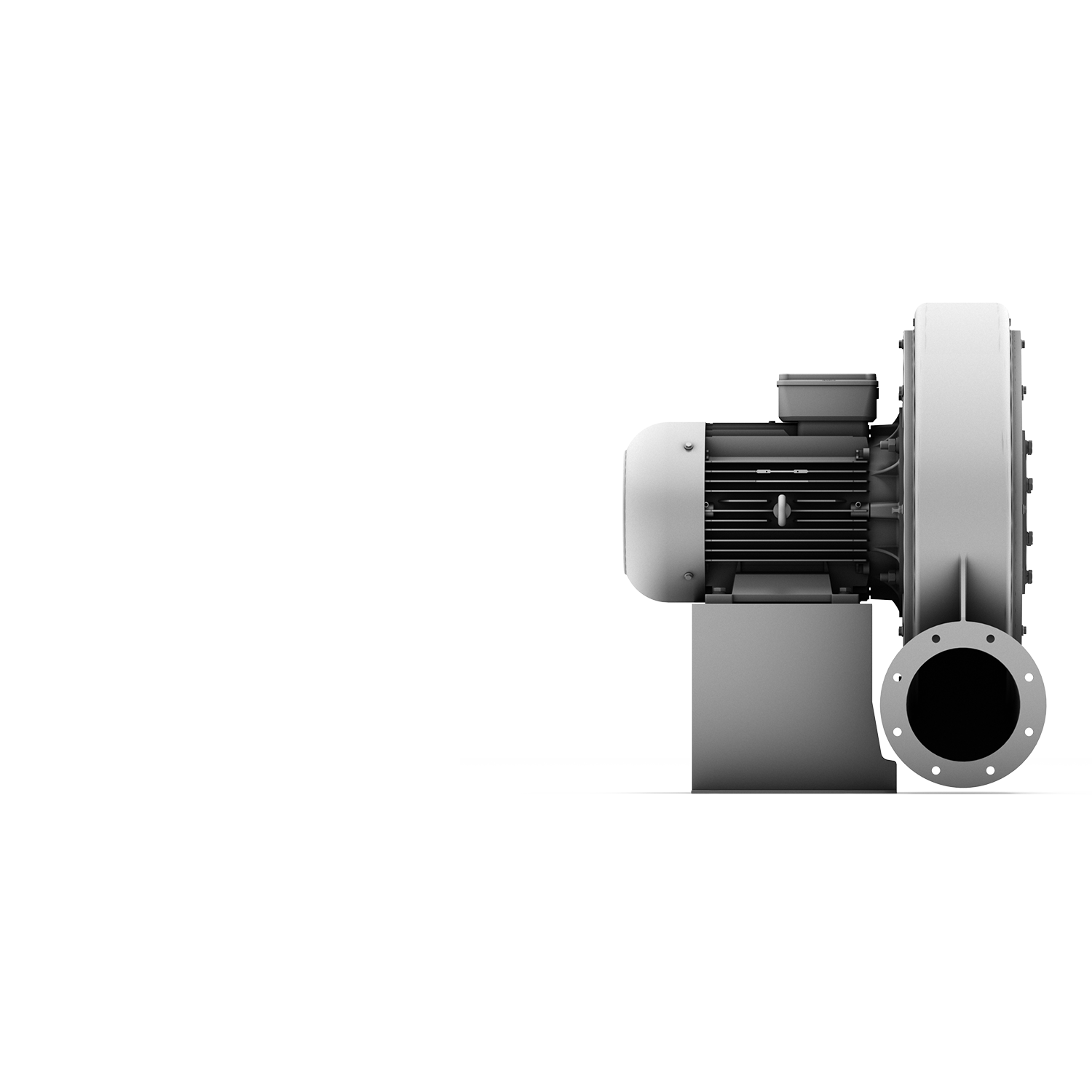

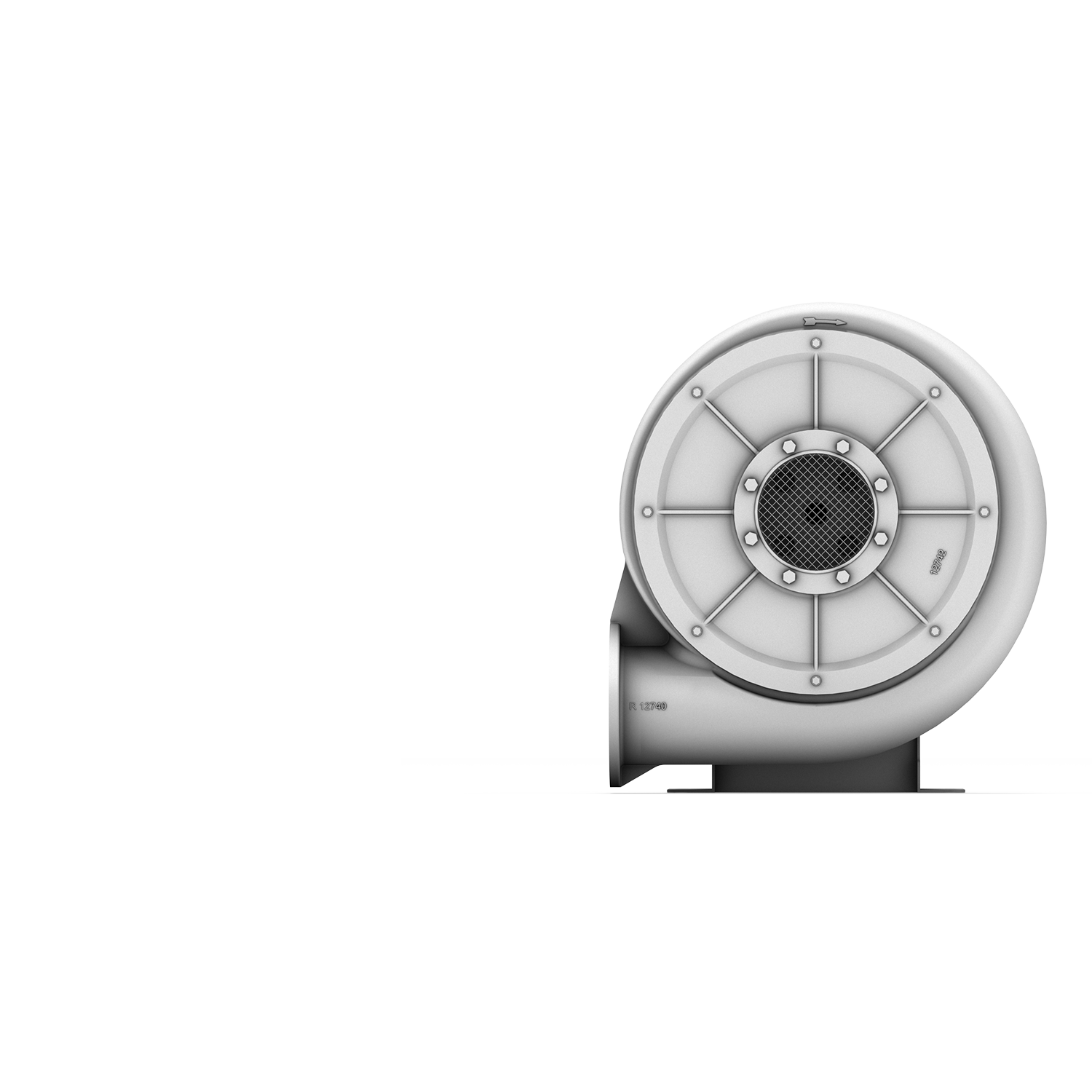

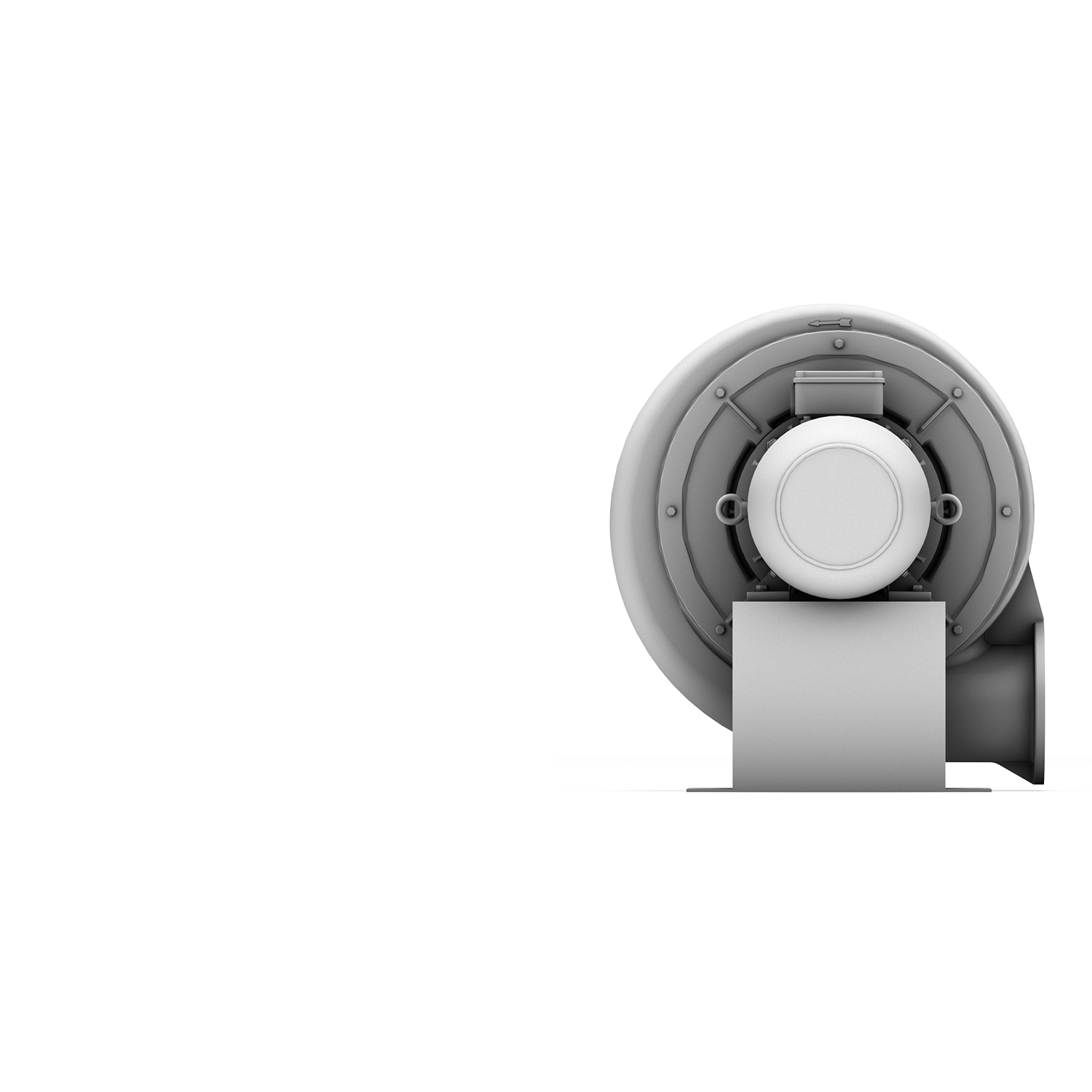

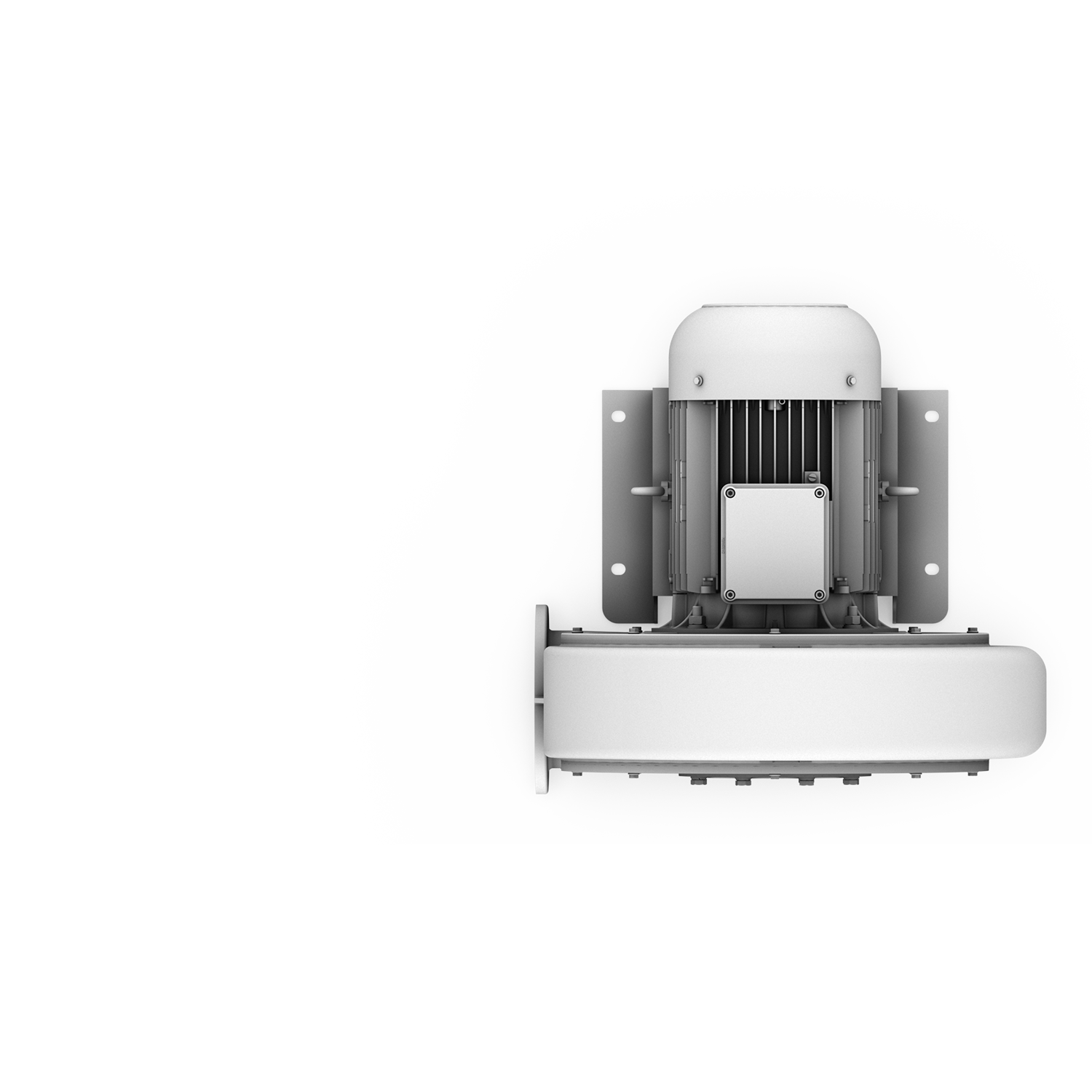

Ventilatori radiali ad alta pressione con convertitore di frequenza

HRD 7 FU/FUK

I nostri ventilatori centrifughi della serie HRD forniscono fino a 97 m³/min e 21.000 Pa. Azionamento diretto senza usura tramite convertitori di frequenza remoti (FU) o integrati (FUK). Velocità elevata fino a 135 Hz (circa 7.670 giri/min). Alloggiamento in alluminio fuso, giranti prevalentemente curve all'indietro, ampiamente resistenti alla corrosione.

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 7 FU/FUK-105/11,0

-

32,0

16000

400

105

25,0

11,0

6200

92

HRD 7 FU/FUK-105/15,0

-

50,0

16000

400

105

32,0

15,0

6250

110

HRD 7 FU/FUK-105/20,0

-

97,0

16000

400

105

38,0

20,0

6220

110

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 7 FU/FUK-105/11,0

-

32,0

16000

400

105

25,0

11,0

6200

113

HRD 7 FU/FUK-105/15,0

-

50,0

16000

400

105

32,0

15,0

6250

131

HRD 7 FU/FUK-105/20,0

-

97,0

16000

400

105

38,0

20,0

6220

131

ATEX

I modelli ATEX per questa serie sono disponibili su richiesta. Se siete interessati, compilate e inviateci il nostro modulo di autodichiarazione ATEX.

Disegni tecnici

Downloads

Catalogo HRD

Catalogo PDF 8 MB

Istruzioni per l'uso HRD (de, en)

Istruzioni per l'uso PDF 3 MB

Istruzioni per l'uso HRD (fr, it, nl, da)

Istruzioni per l'uso PDF 5 MB

Istruzioni per l'uso HRD (es, pt, gr, pl)

Istruzioni per l'uso PDF 5 MB

Istruzioni per l'uso HRD (sr)

Istruzioni per l'uso PDF 2 MB

Istruzioni per l'uso HRD (ru)

Istruzioni per l'uso PDF 3 MB

Istruzioni per l'uso HRD (tr)

Istruzioni per l'uso PDF 2 MB
