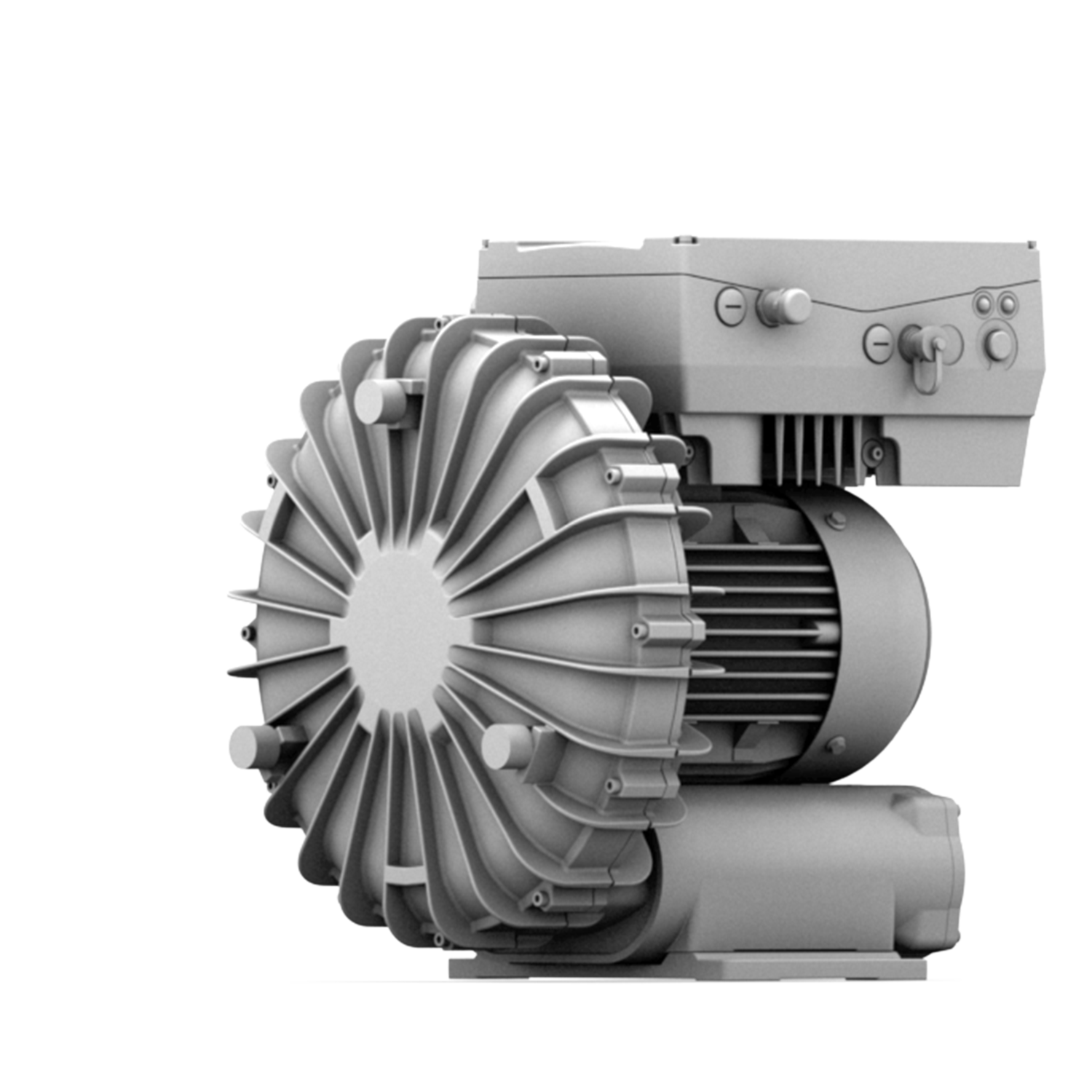

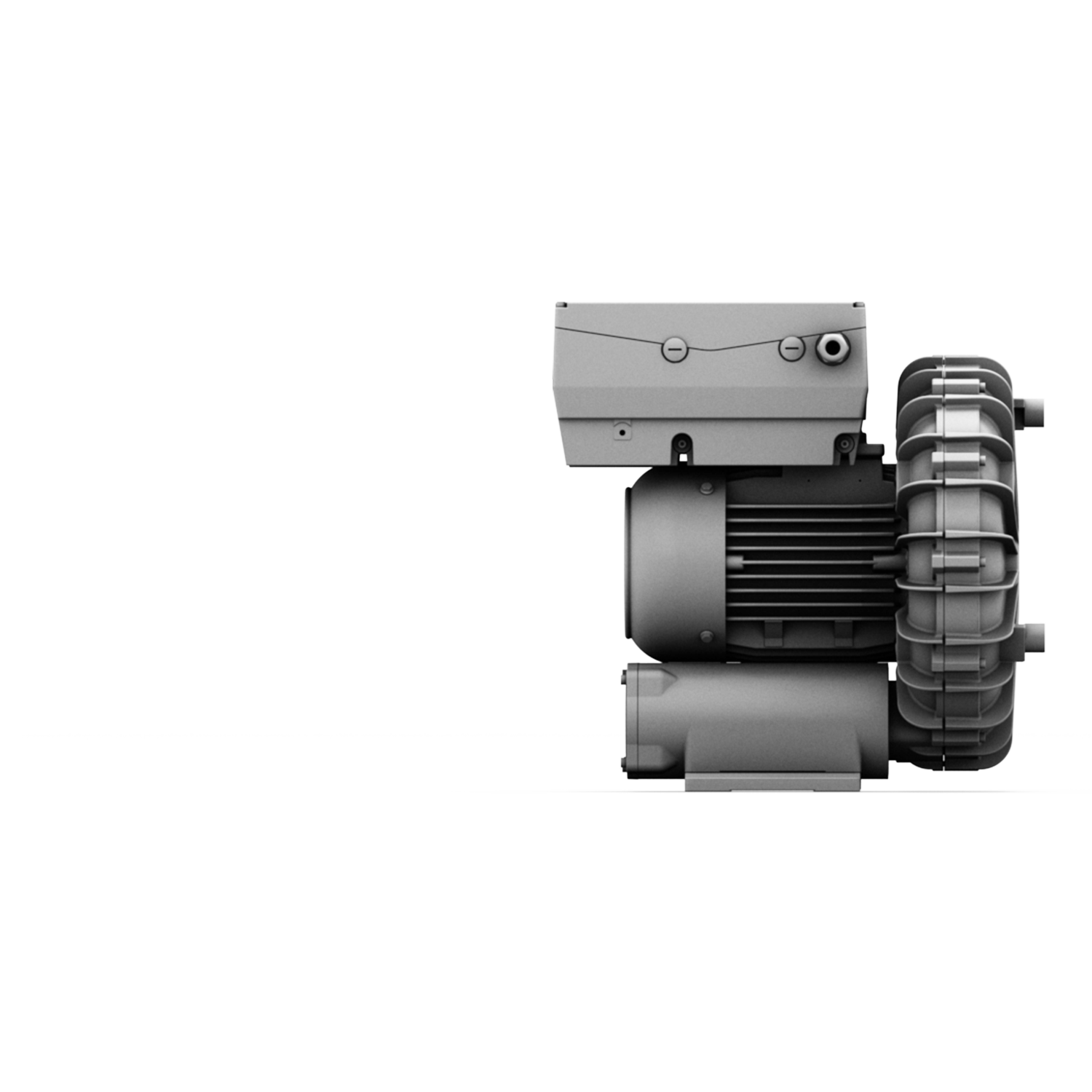

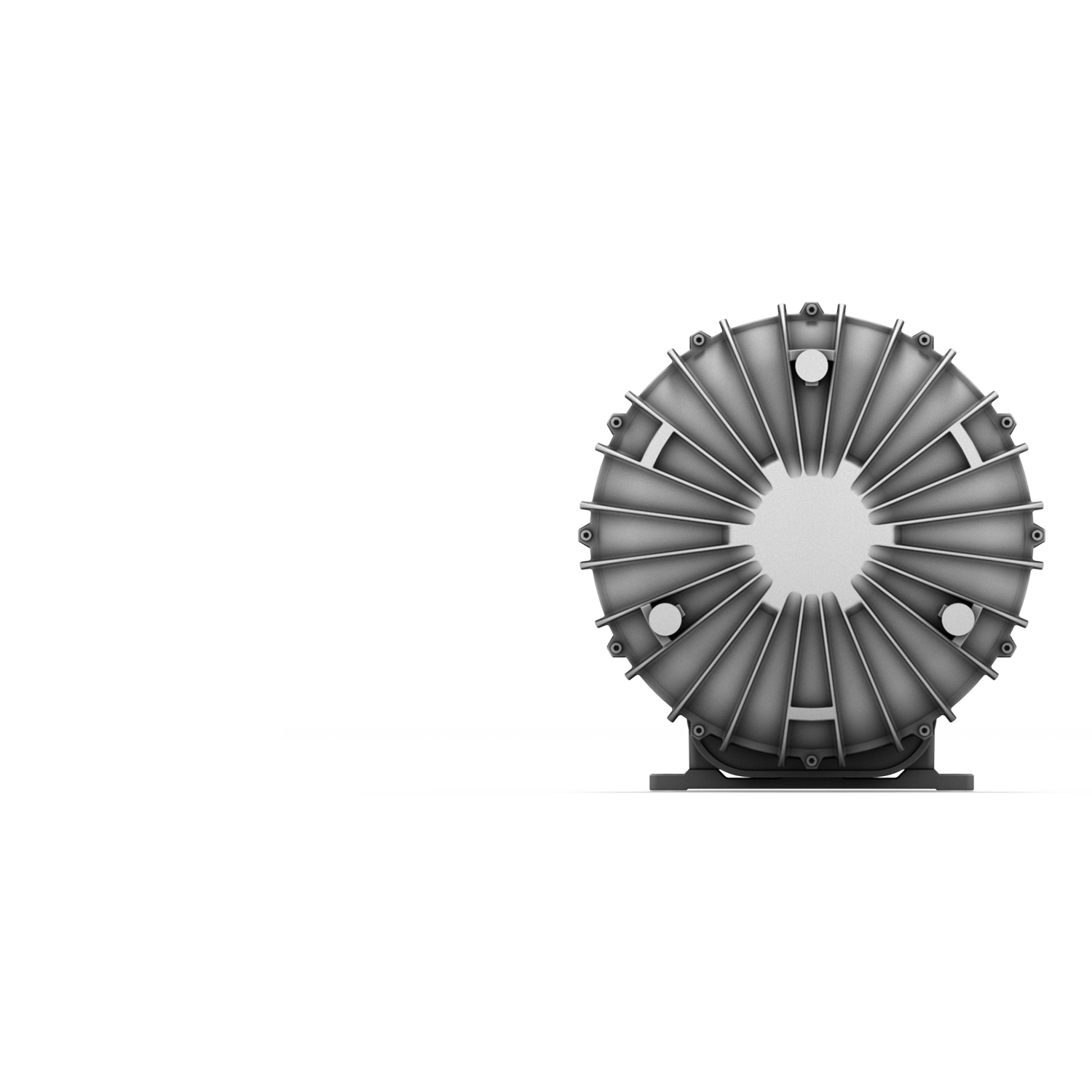

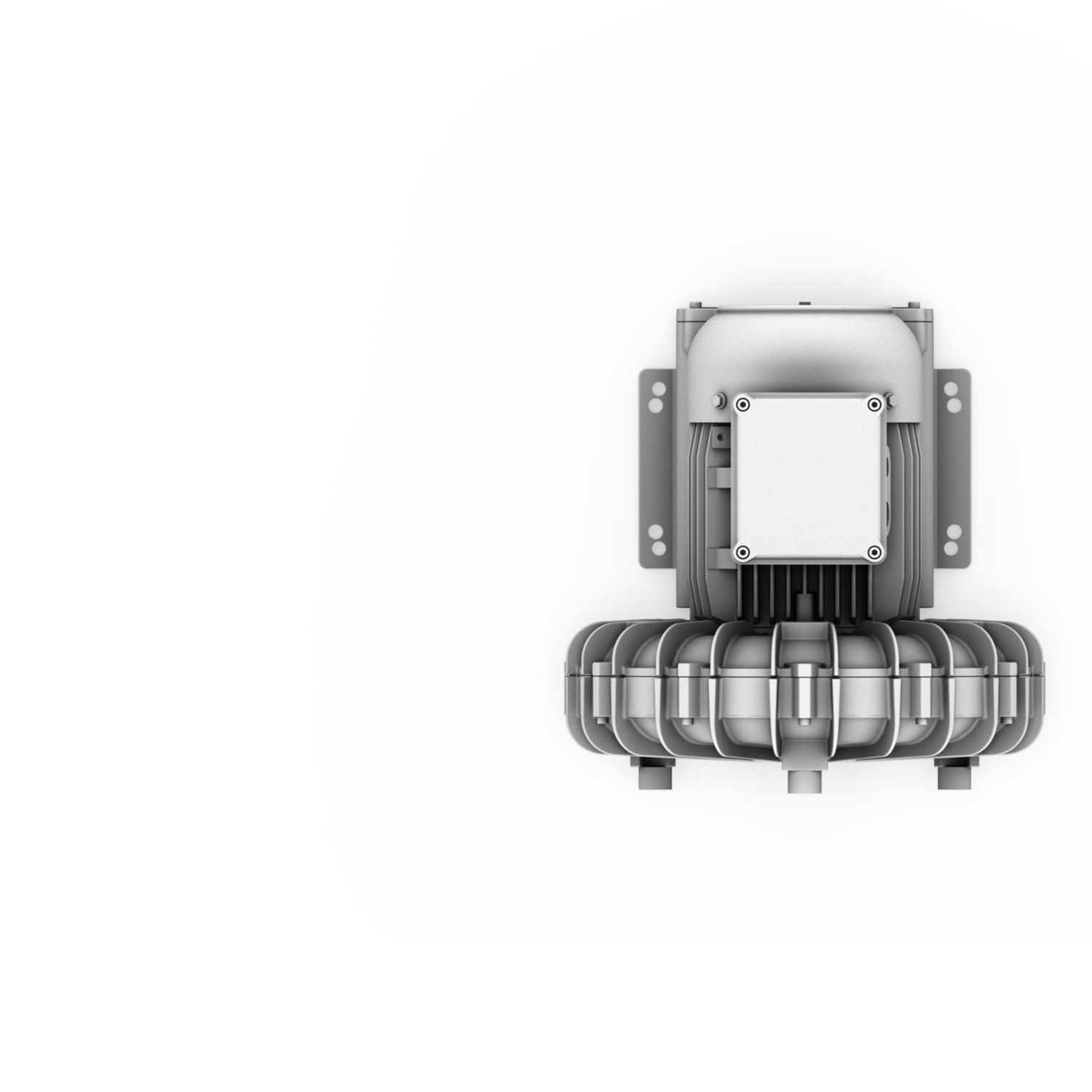

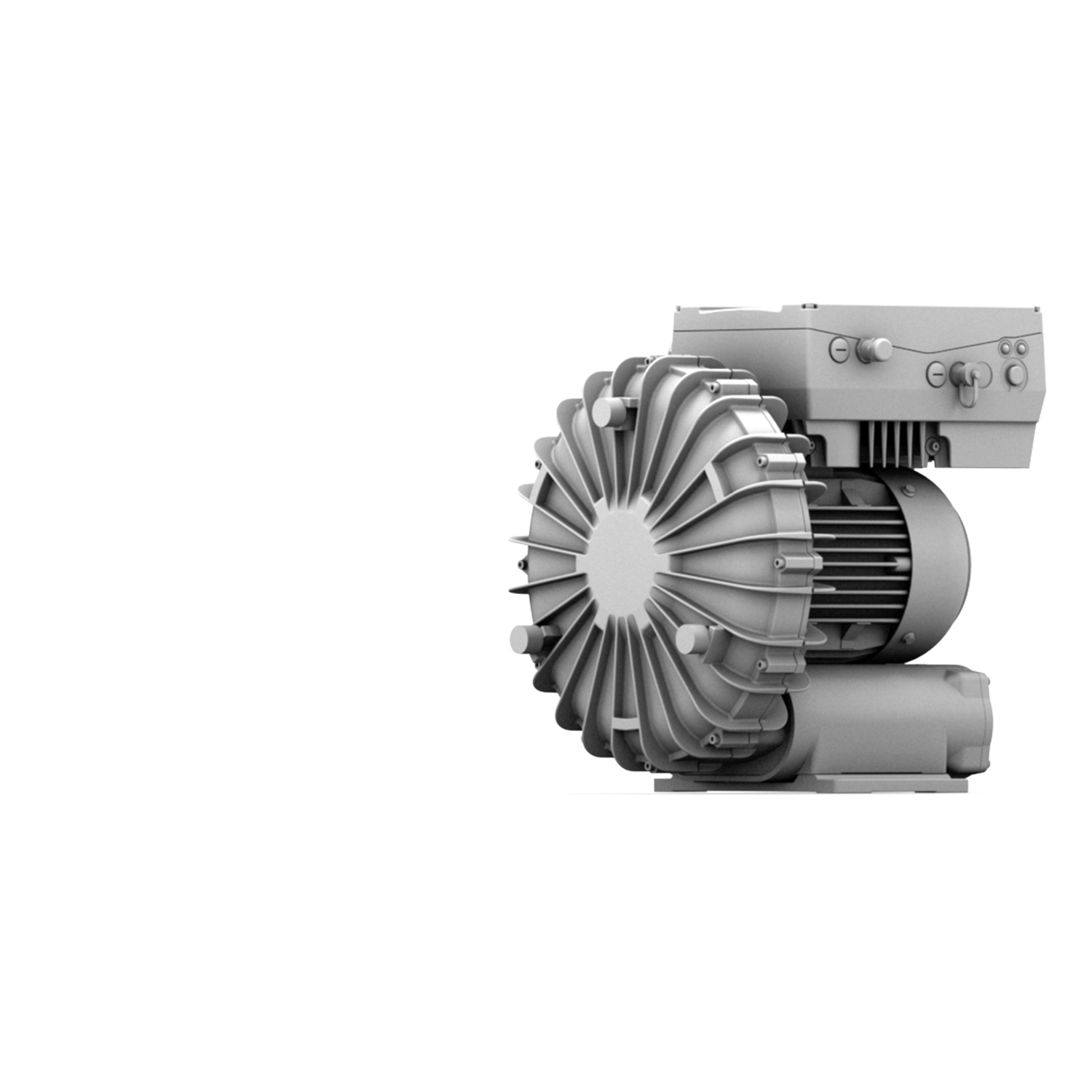

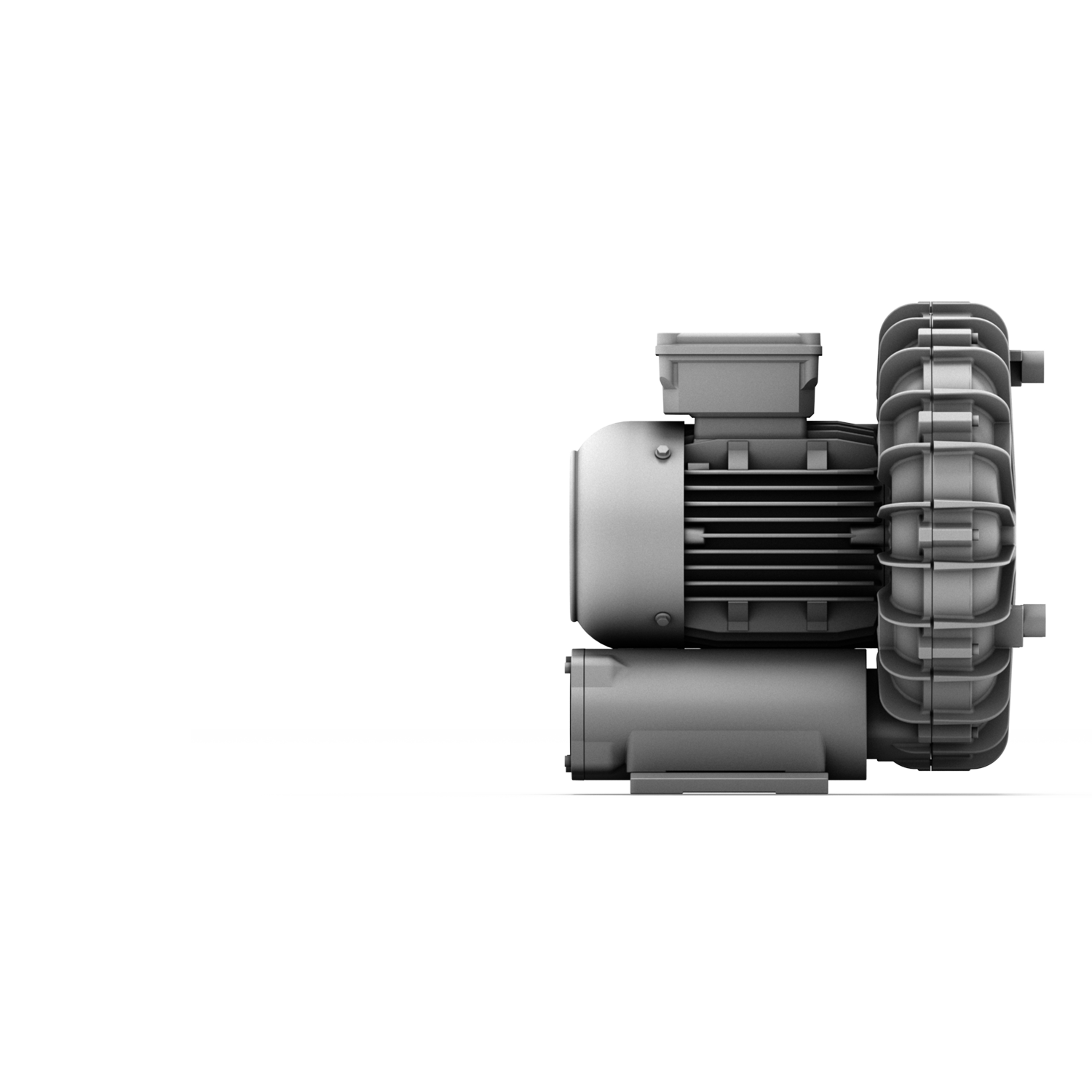

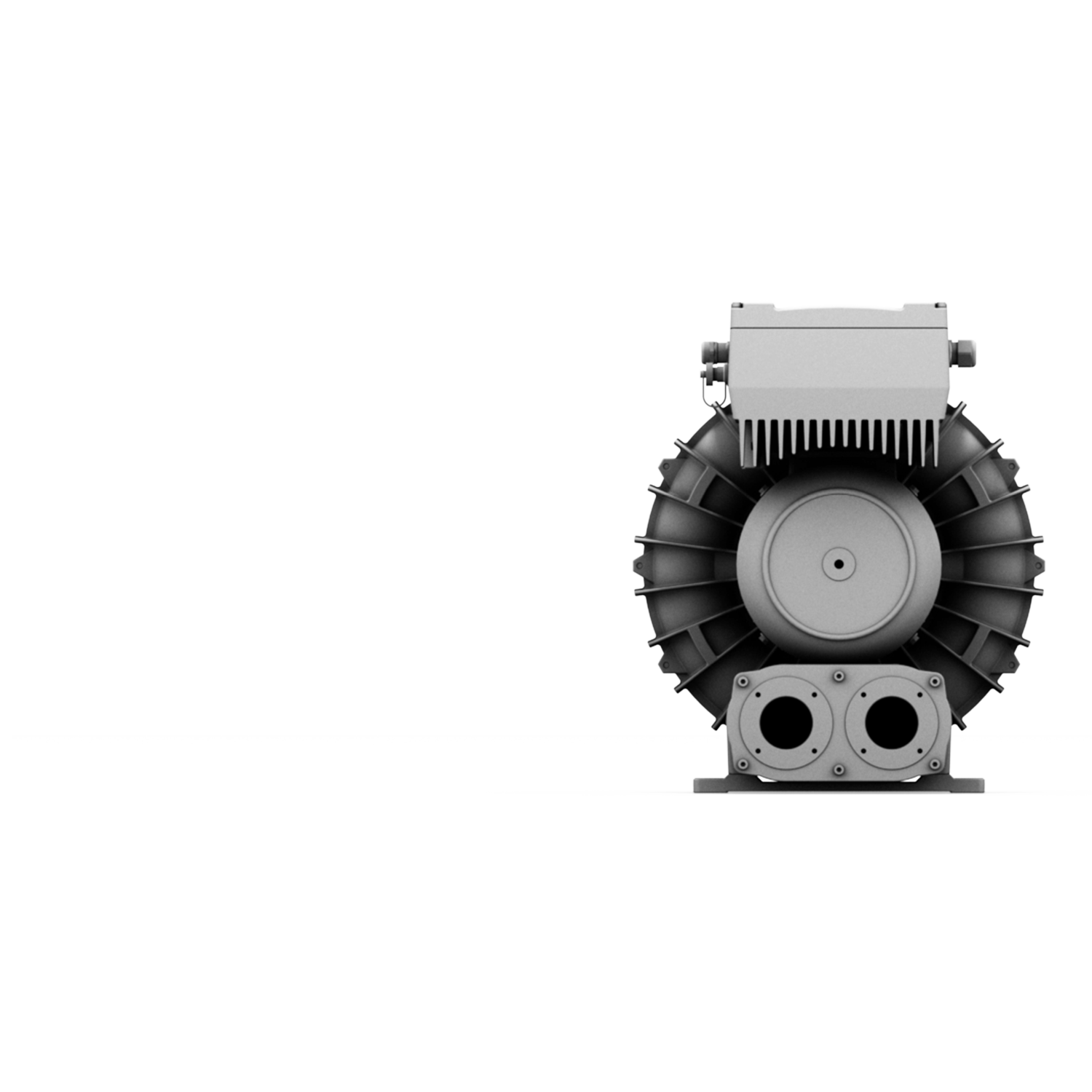

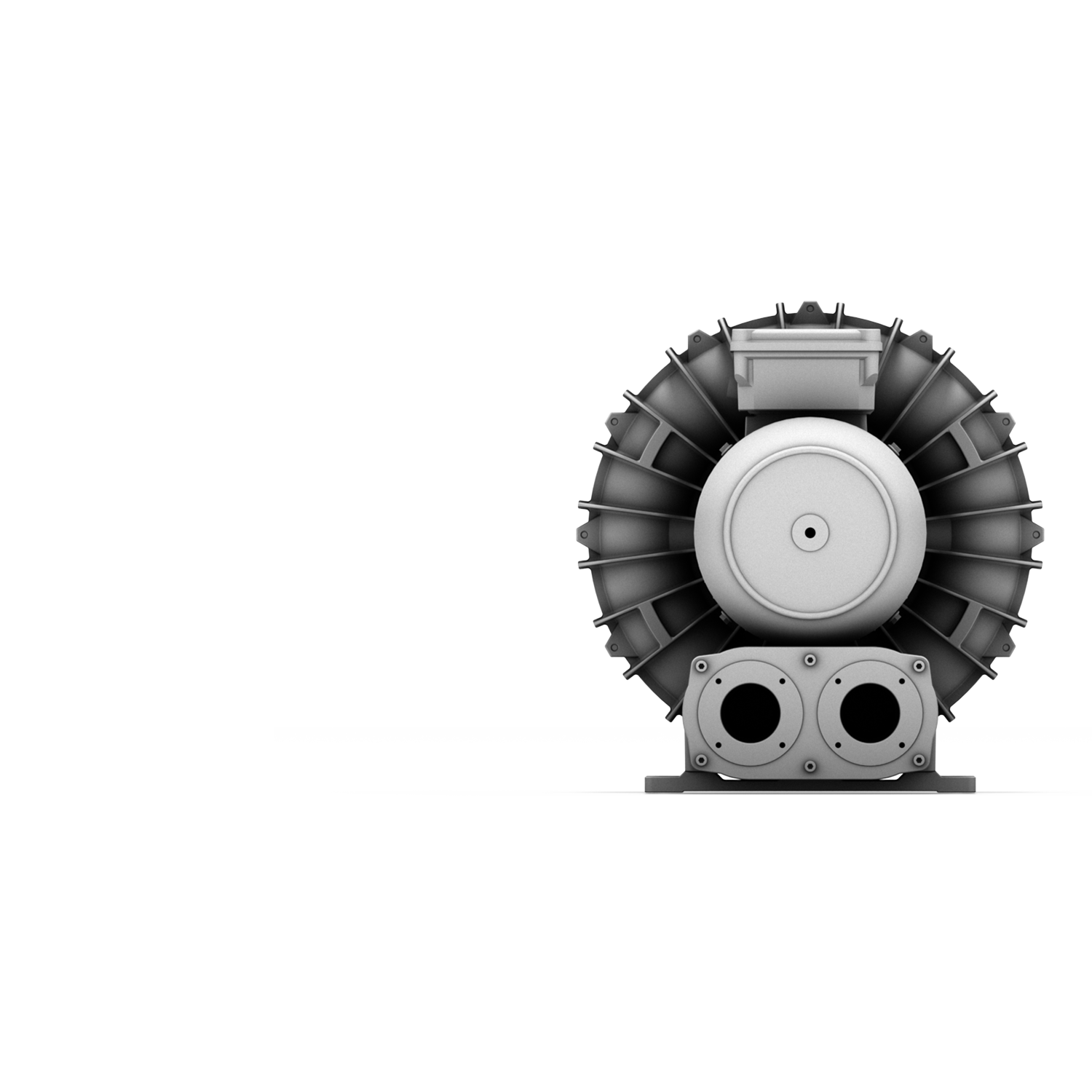

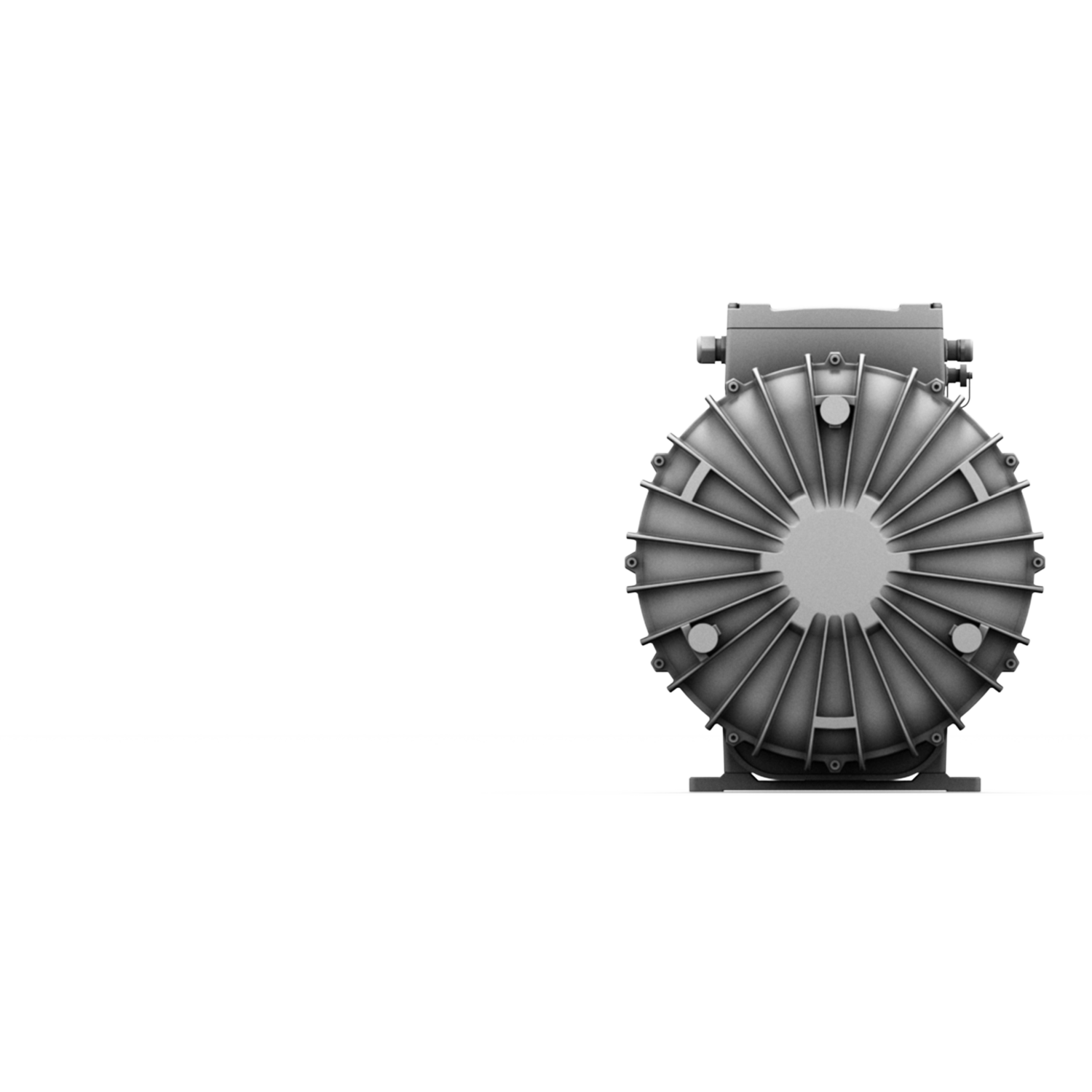

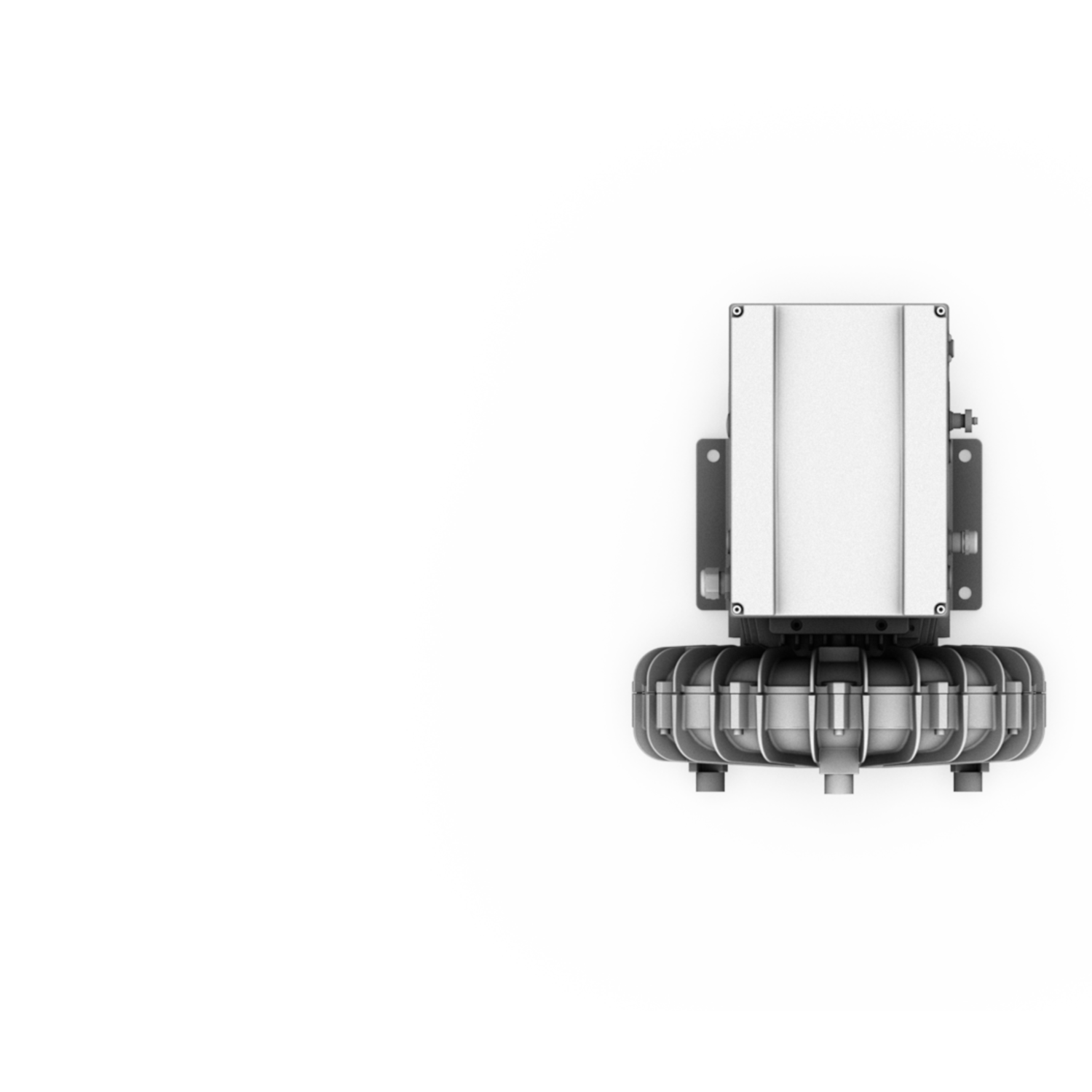

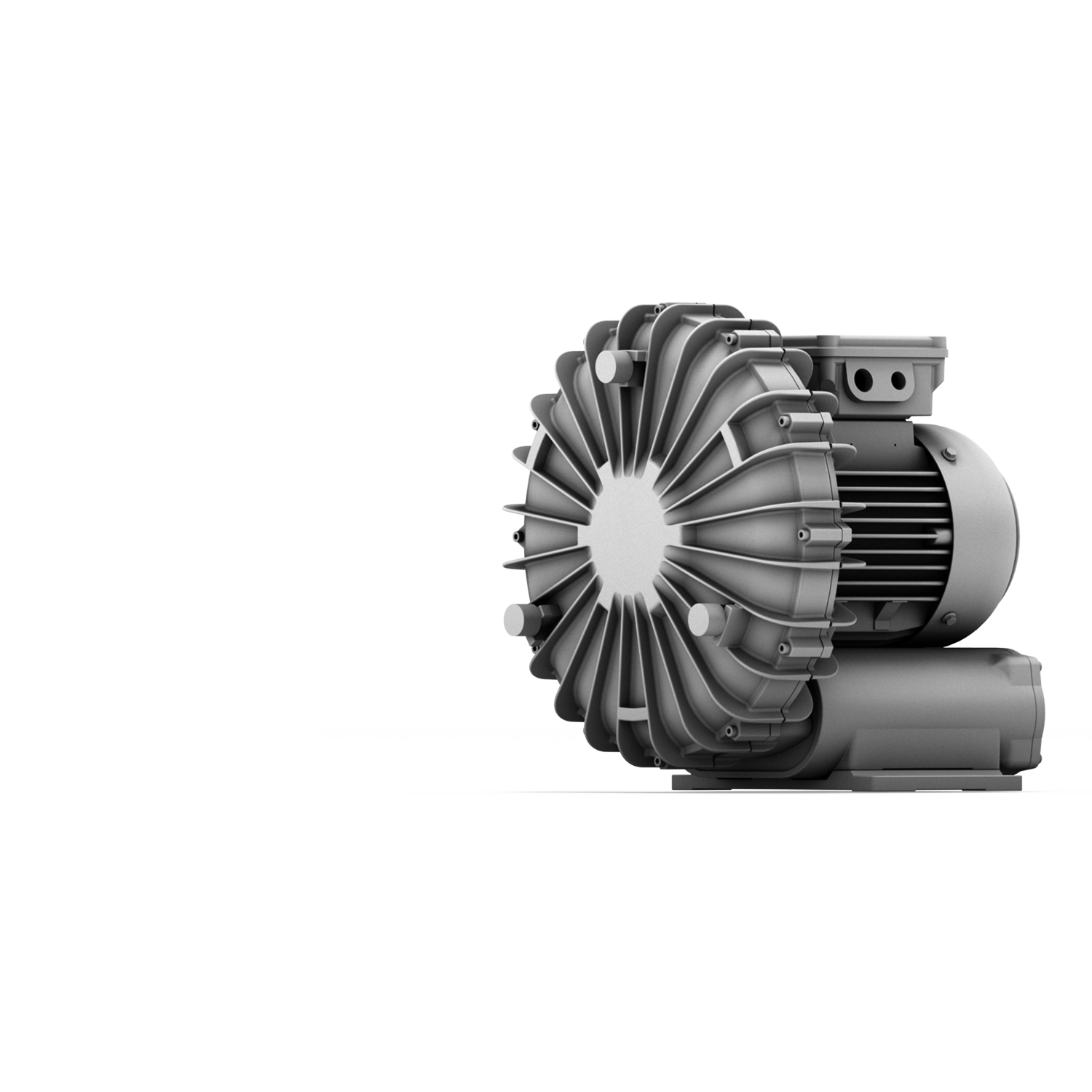

Compressore a canale laterale a uno stadio con convertitore di frequenza

SD 4n FU/FUK

Fino a 10,5 m³/min e 370 mbar. Trasmissione diretta, non soggetta ad usura mediante convertitore di frequenza separato (FU) o integrato (FUK). Ad alta velocità fino a 80 Hz (ca. 4.700 U/min). Alloggiamento e giranti aperte/chiuse in alluminio fuso. Silenziatore integrato, struttura compatta, resistente alla corrosione.

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Portate in volume (sottopressione)

Differenza di pressione complessiva (sottopressione)

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

SD 4n FU/FUK-80/4,0

-

4,3

37000

4,3

23000

400

80

9,0

4,0

4400

27

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Portate in volume (sottopressione)

Differenza di pressione complessiva (sottopressione)

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

SD 4n FU/FUK-80/4,0

-

4,3

37000

4,3

23000

400

80

9,0

4,0

4400

37

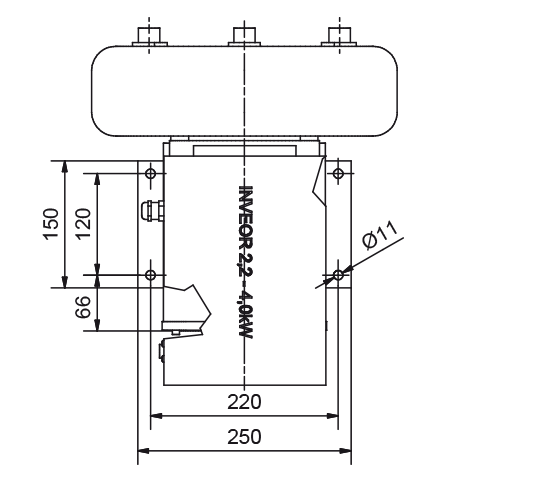

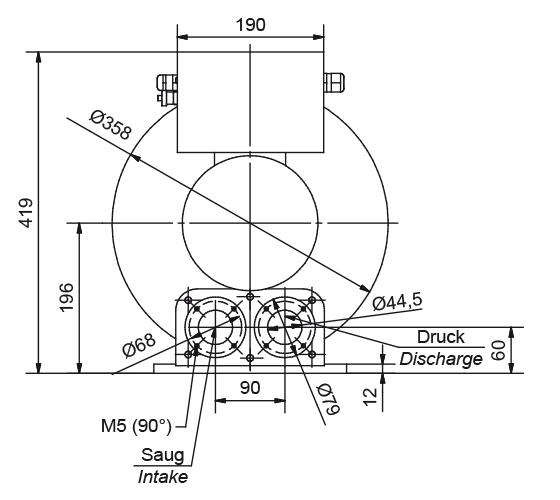

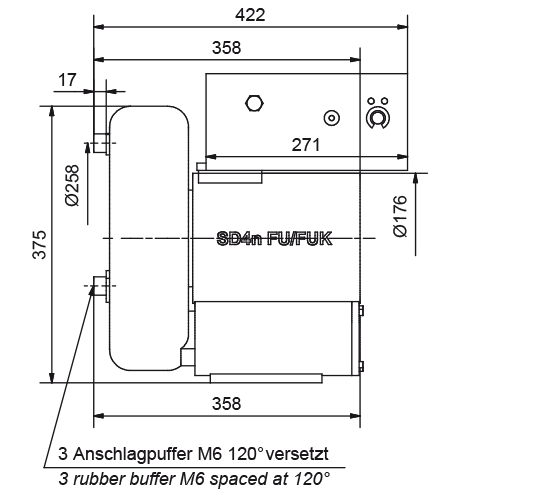

Disegni tecnici

Downloads

Catalogo SD

Catalogo PDF 8 MB

Istruzioni per l'uso SD (de, en)

Istruzioni per l'uso PDF 3 MB

Istruzioni per l'uso SD (fr, it, nl, da)

Istruzioni per l'uso PDF 5 MB

Istruzioni per l'uso SD (es, pt, gr, pl)

Istruzioni per l'uso PDF 5 MB

Istruzioni per l'uso SD (no, se, fi)

Istruzioni per l'uso PDF 5 MB

Istruzioni per l'uso SD (ro, en)

Istruzioni per l'uso PDF 3 MB

Istruzioni per l'uso SD (ru)

Istruzioni per l'uso PDF 2 MB

Accessori

SD 4n FU/FUK richiedi
