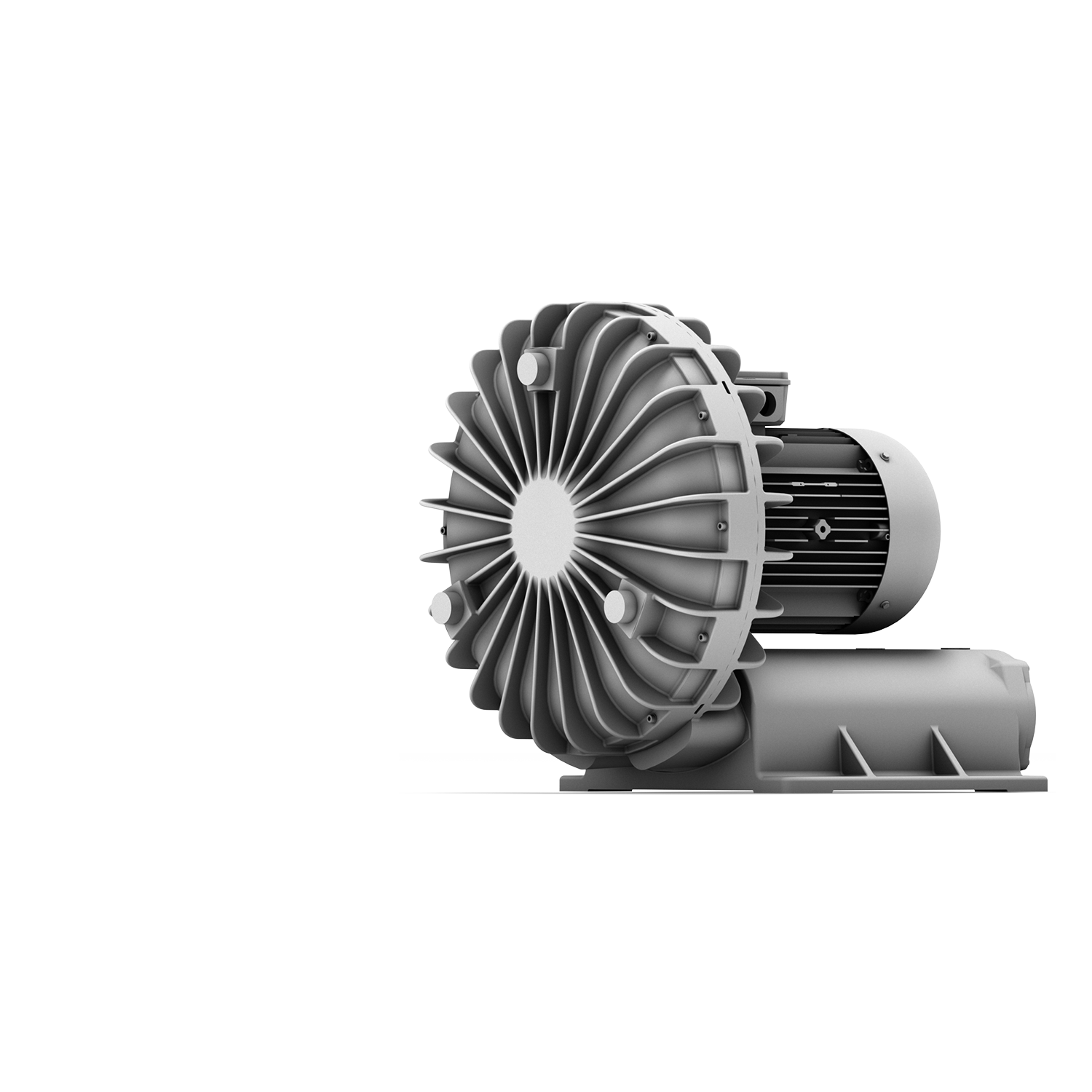

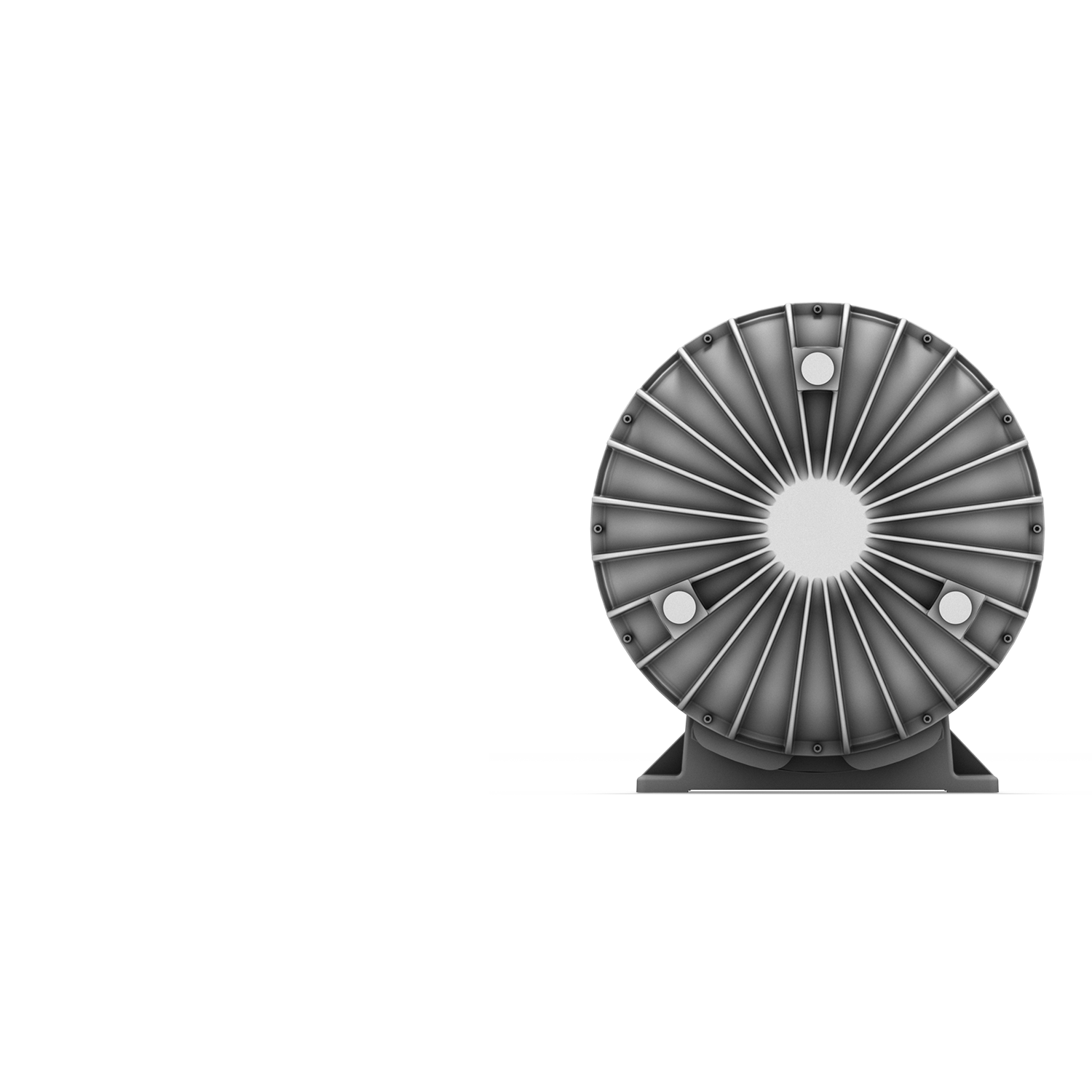

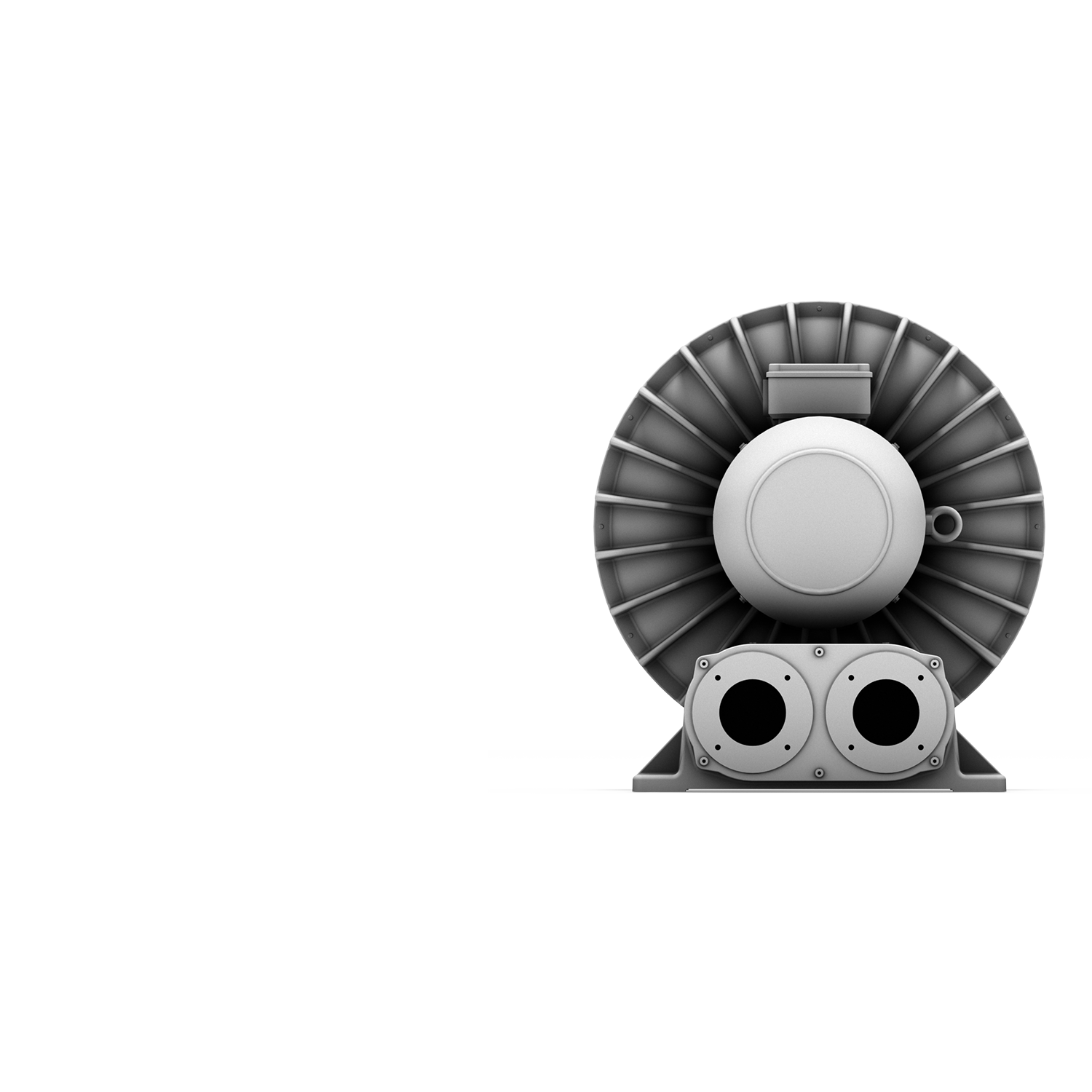

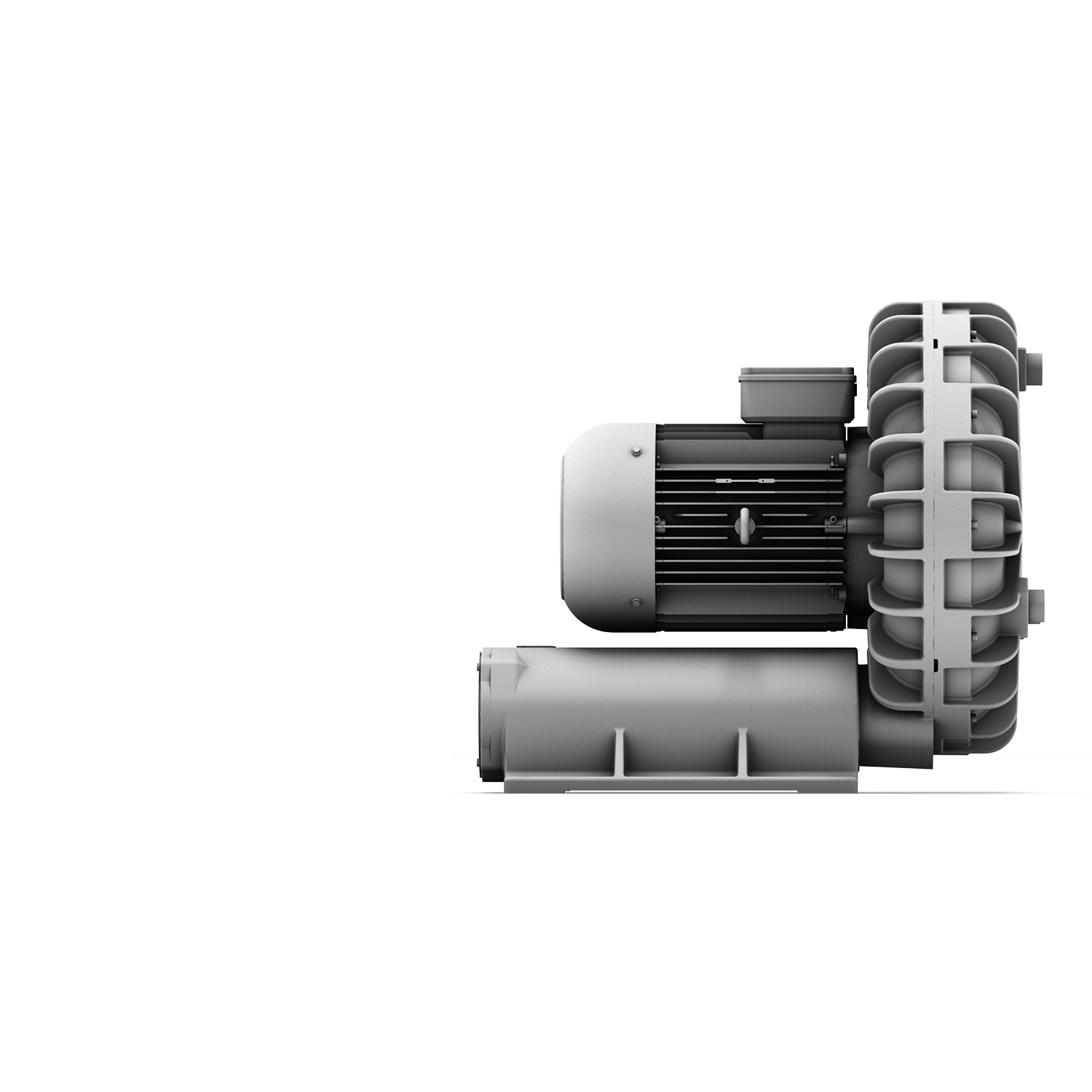

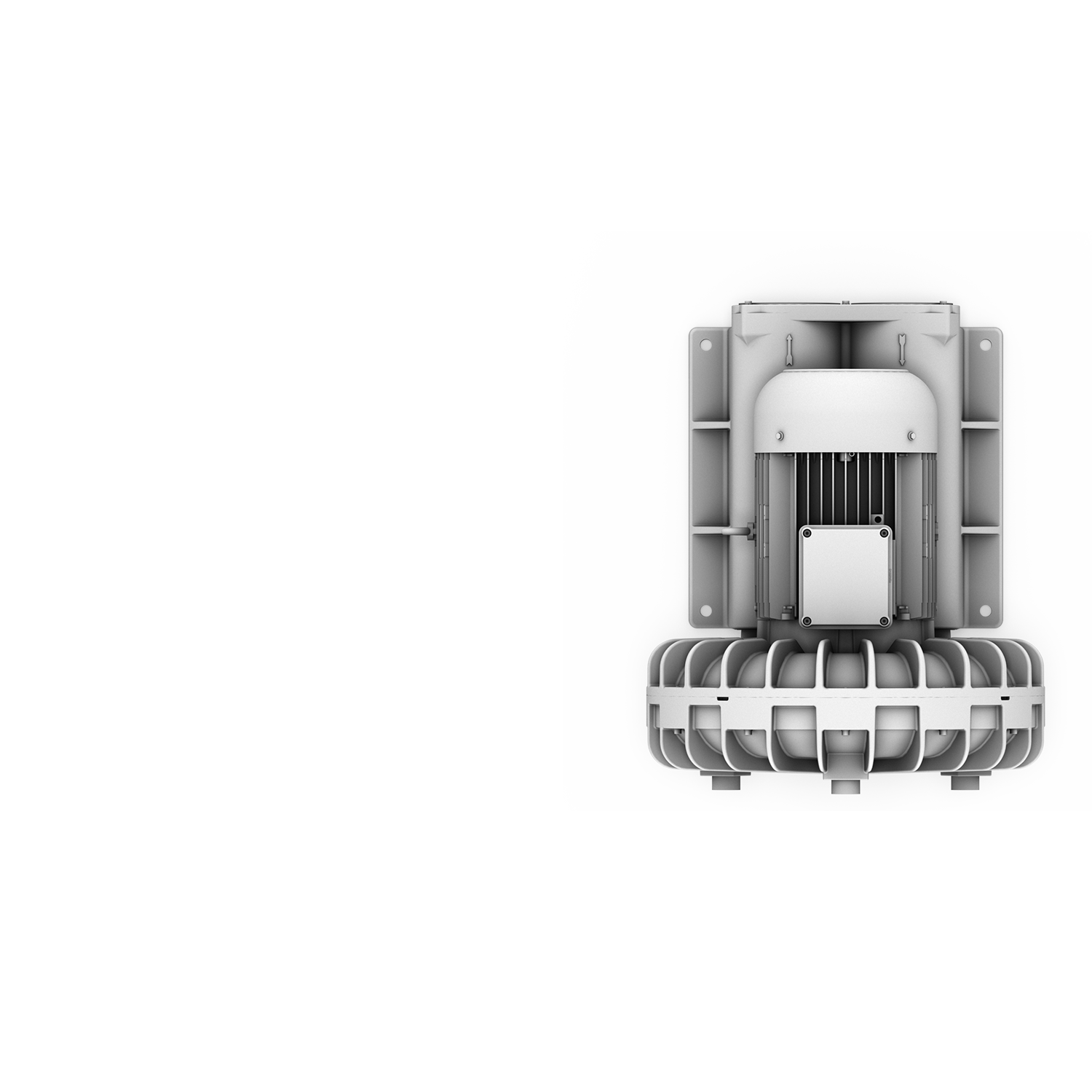

Compressore a canale laterale a uno stadio

SD 9

Fino a 19 m³/min e 410 mbar. Alloggiamento e giranti aperte/chiuse in alluminio fuso. Trasmissione diretta, silenziatore integrato, struttura compatta, resistente alla corrosione.

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Portate in volume (sottopressione)

Differenza di pressione complessiva (sottopressione)

Tensione

Frequenza

Corrente assorbita

Potenza

Regime del motore

Velocità di rotazione del ventilatore

Peso

Livello di pressione acustica

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

min-1

kg

dB (A)

SD 9

-

14,2

28500

14,2

26000

360-440

50

18,2-16,9

8,0

2890

2890

107

70

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Portate in volume (sottopressione)

Differenza di pressione complessiva (sottopressione)

Tensione

Frequenza

Corrente assorbita

Potenza

Regime del motore

Velocità di rotazione del ventilatore

Peso

Livello di pressione acustica

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

min-1

kg

dB (A)

SD 9

-

17,0

28000

17,0

28000

440-520

60

17,5-16,5

11,5

3490

3490

107

76

SD 9

IE3

17,0

20000

17,0

23000

480

60

13,4

9,0

3530

3530

107

76

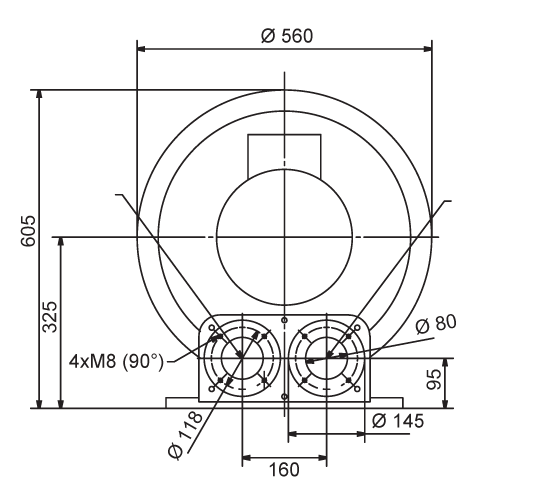

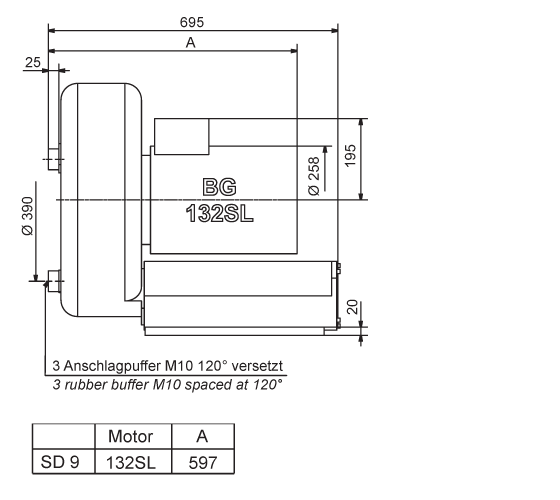

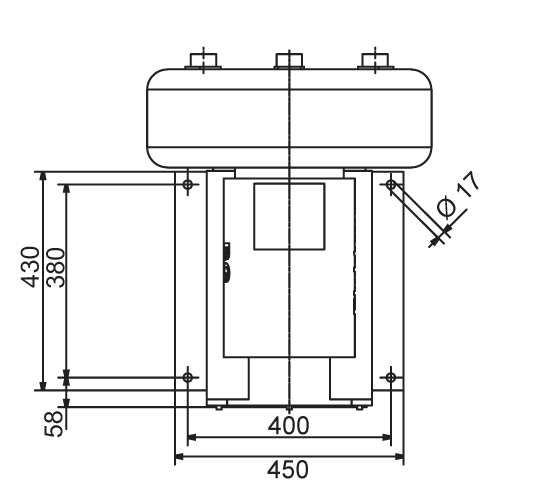

Disegni tecnici
