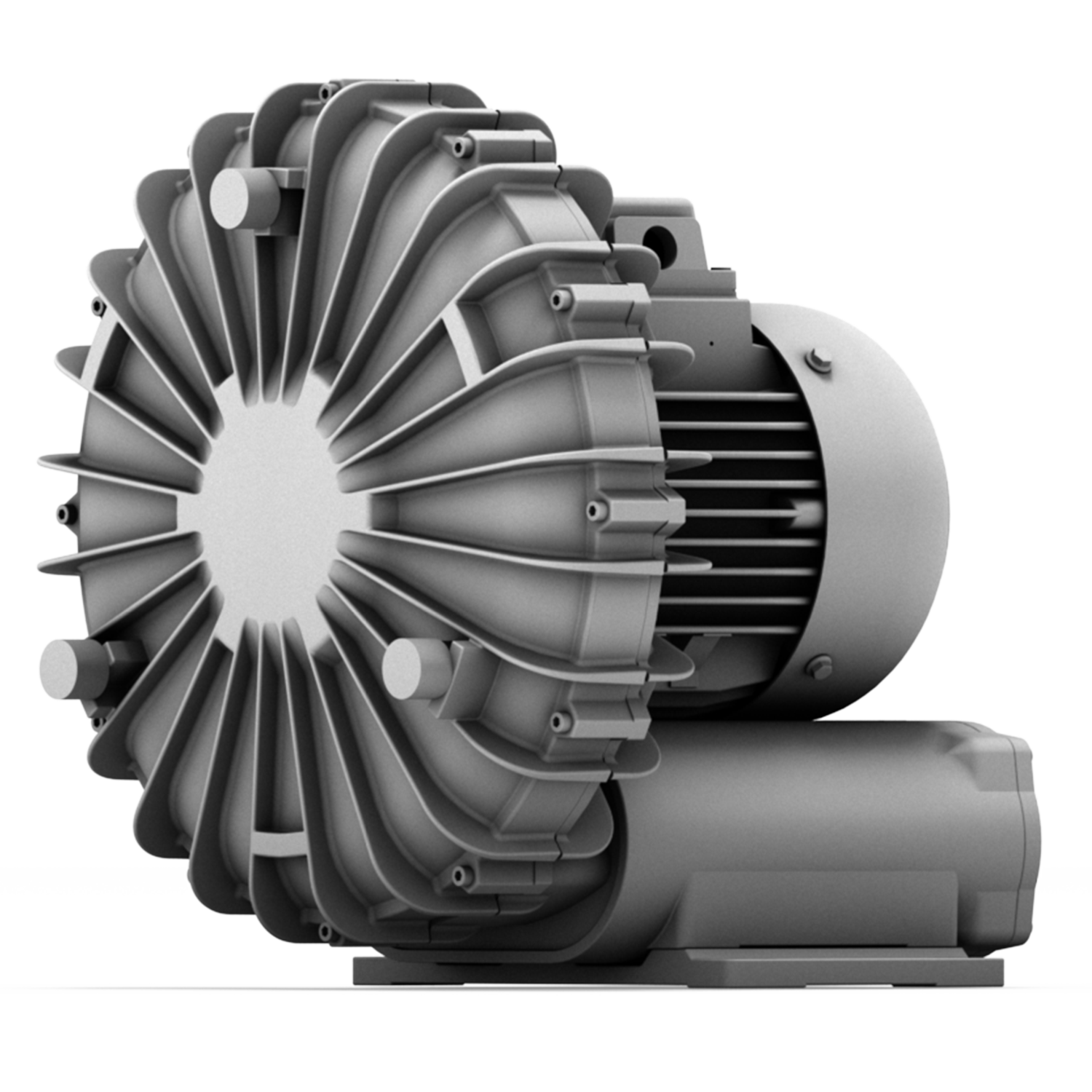

Eentrapse zijkanaalventilatoren
SD 42, SE 42
Tot 19 m³/min en 410 mbar. Behuizing en open/gesloten loopwielen van gegoten aluminium. Directe aandrijving, geïntegreerde geluiddemping, compact model, grotendeels corrosiebestendig.
Karakteristieken
Vermogensgegevens
Rendementsklasse
Volumestroom
Totaal drukverschil
Volumestroom (onderdruk)
Totaal drukverschil (onderdruk)
Spanning
Frequentie
Stroomopname
Vermogen
Ventilatortoerental
Gewicht
Geluidsdrukniveau (aansluiting zuigzijde)
Geluidsdrukniveau (aansluiting drukzijde)
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
min-1
kg
dB (A)
dB (A)
SD 42
-
2,8
24000
2,8
23000
207-253/360-440
50
4,70-5,70/2,70-3,30
1,3
2905
23
69-82
68-78
Karakteristieken
Vermogensgegevens
Rendementsklasse
Volumestroom
Totaal drukverschil
Volumestroom (onderdruk)
Totaal drukverschil (onderdruk)
Spanning
Frequentie
Stroomopname
Vermogen
Ventilatortoerental
Gewicht
Geluidsdrukniveau (aansluiting zuigzijde)
Geluidsdrukniveau (aansluiting drukzijde)
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
min-1
kg
dB (A)
dB (A)
SD 42
-
3,4
33000
3,4
25000
255-300/440-520
60
5,70-6,20/3,30-3,60
2,1
3440
23
76-84
74-80
SD 42
IE3
3,4
25000
3,4
25000
277/480
60
5,40/3,10
1,80
3505
23
76-84
74-80
Karakteristieken
Vermogensgegevens
Rendementsklasse
Volumestroom
Totaal drukverschil
Volumestroom (onderdruk)
Totaal drukverschil (onderdruk)
Spanning
Frequentie
Stroomopname
Vermogen
Ventilatortoerental
Gewicht
Condensator
Geluidsdrukniveau (aansluiting zuigzijde)
Geluidsdrukniveau (aansluiting drukzijde)
-
m³/min
Pa
m³/min
Pa
V
Hz
A
kW
min-1
kg
µF/V
dB (A)
dB (A)
SE 42
-
2,8
22000
2,8
22000
230
50
8,0
1,30
2880
24
30/450
69-82
68-78
