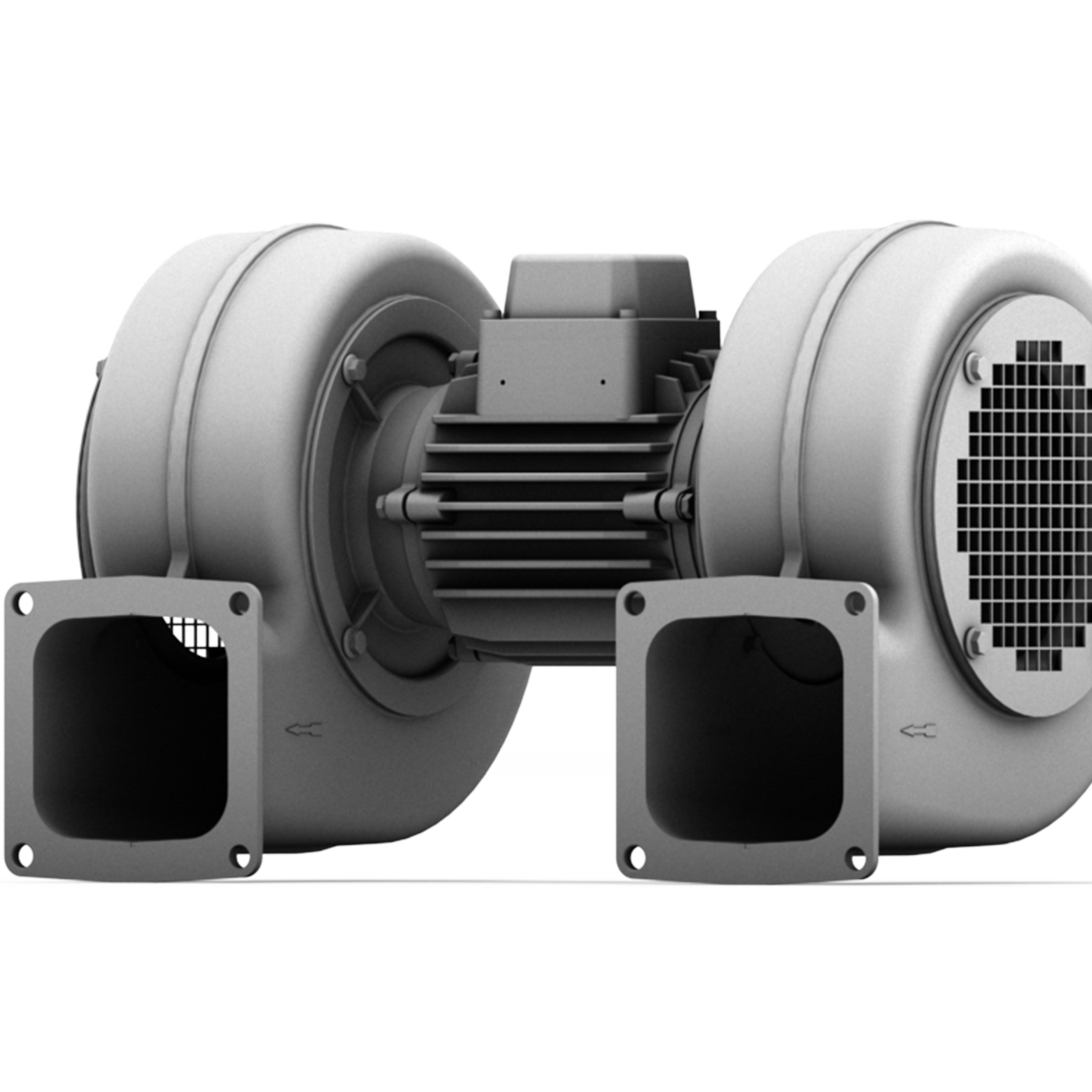

Radial-Niederdruckventilatoren

2D 05

Bis 95 m³/min und 2.200 Pa. Gehäuse aus Aluminiumguss, vorwärtsgekrümmte Trommelläufer aus verzinktem Stahlblech, weitgehend korrosionsbeständig.

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 05

IE3

16,1

560

230/400

50

1,20/0,69

0,25

2825

8,4

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 05

IE3

14,1

810

230/400

60

1,42/0,82

0,30

3435

8,4

2D 05

NEMA Premium

14,1

810

277/480

60

1,18/0,68

0,30

3435

8,4

Technische Zeichnungen

Downloads

Katalog ND

Katalog PDF 5 MB

Betriebsanleitung ND (fr, it, nl, da)

Betriebsanleitung PDF 7 MB

Betriebsanleitung ND (es, pt, gr, pl)

Betriebsanleitung PDF 7 MB

Betriebsanleitung ND (no, se, fi)

Betriebsanleitung PDF 6 MB

Betriebsanleitung ND (ru)

Betriebsanleitung PDF 4 MB

Betriebsanleitung ND (cz)

Betriebsanleitung PDF 3 MB

Betriebsanleitung ND (da)

Betriebsanleitung PDF 1 MB

Betriebsanleitung ND (de, en)

Betriebsanleitung PDF 2 MB

Zubehör

2D 05 anfragen
