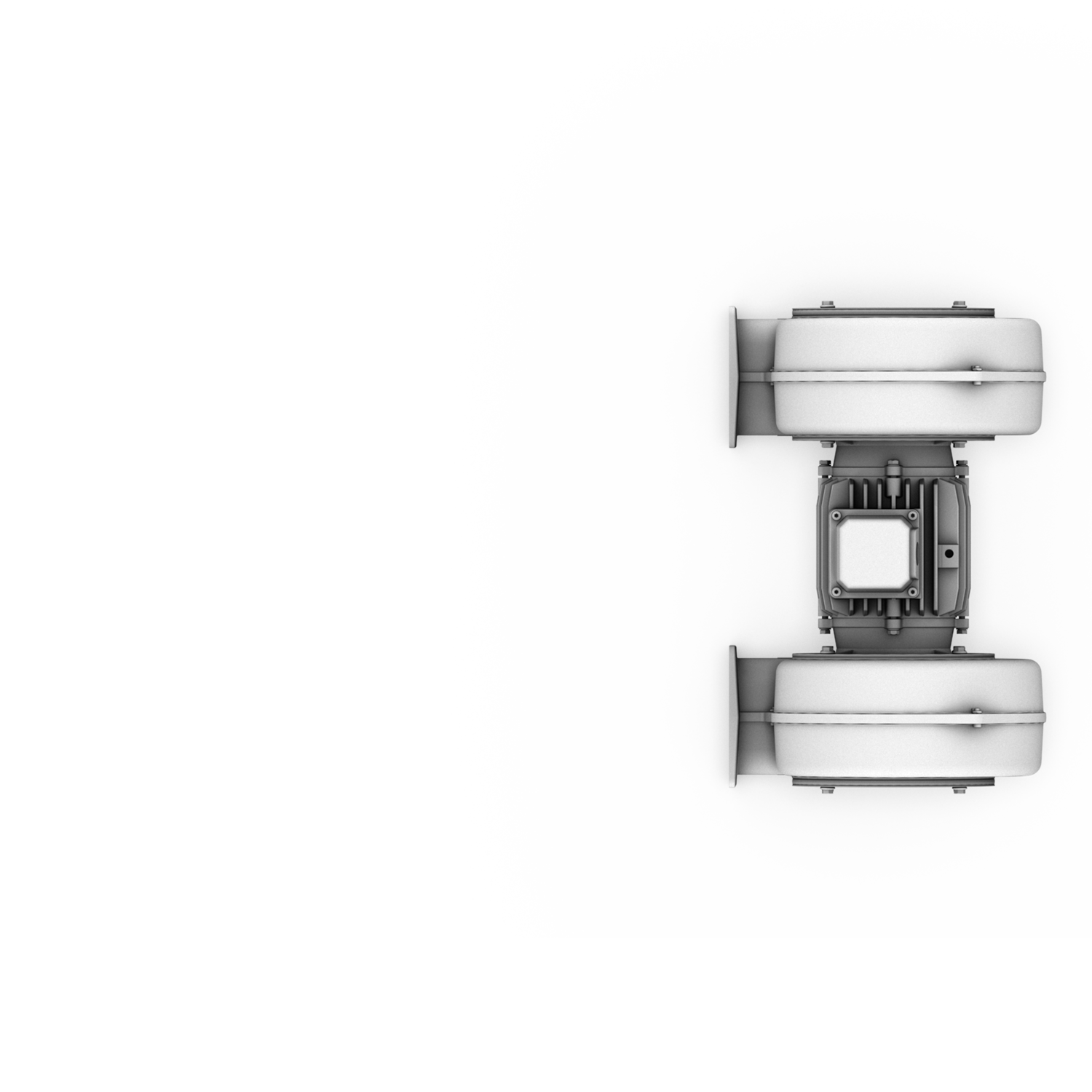

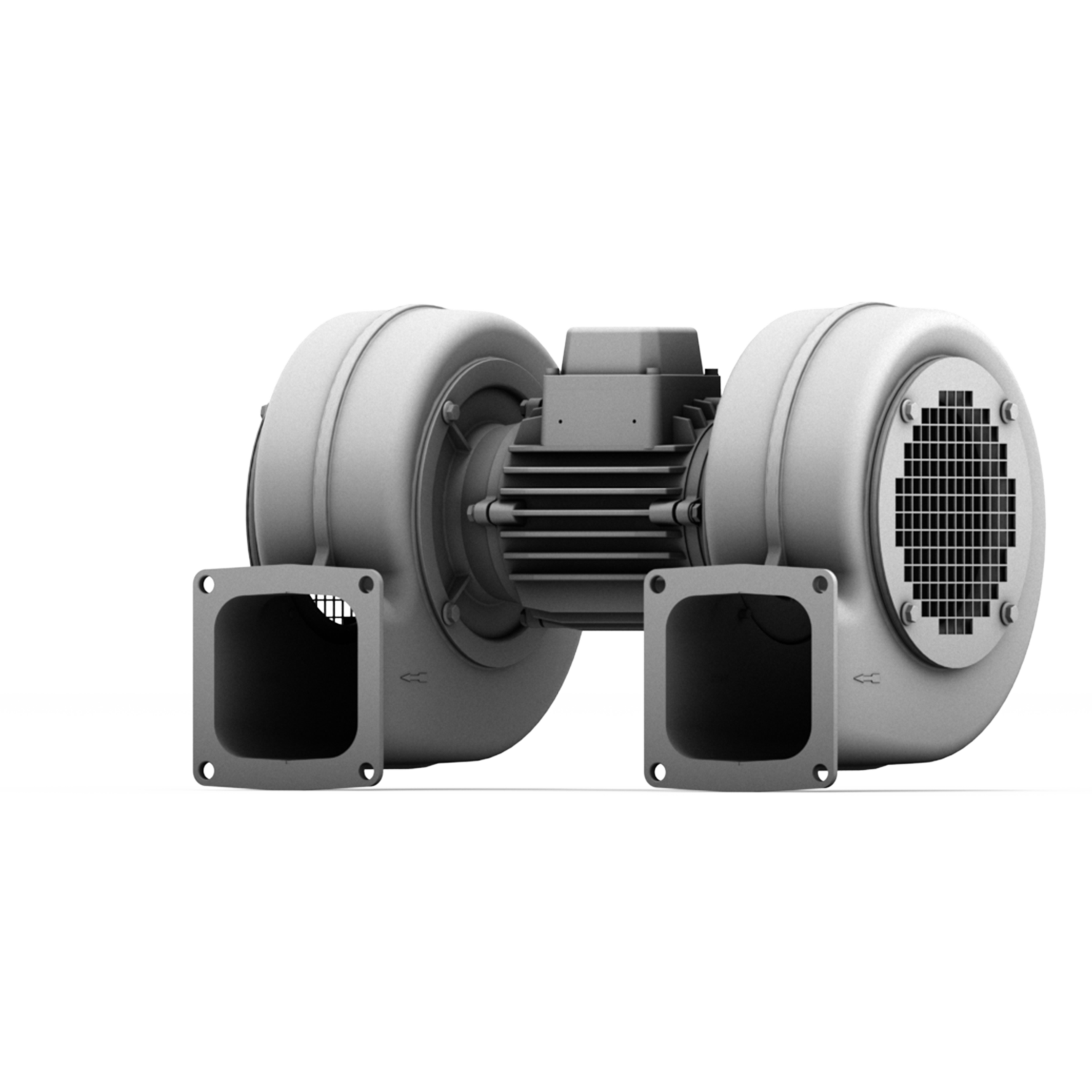

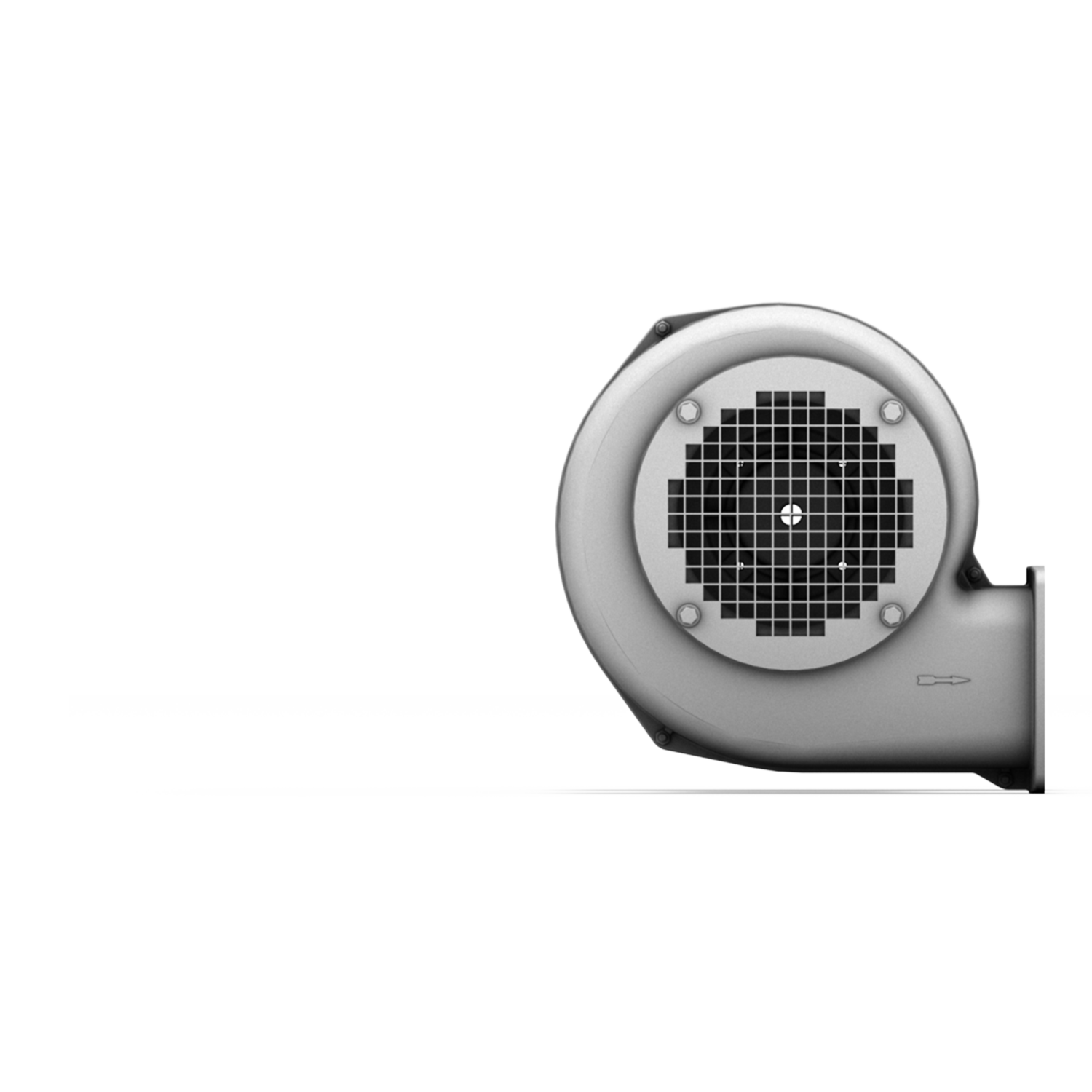

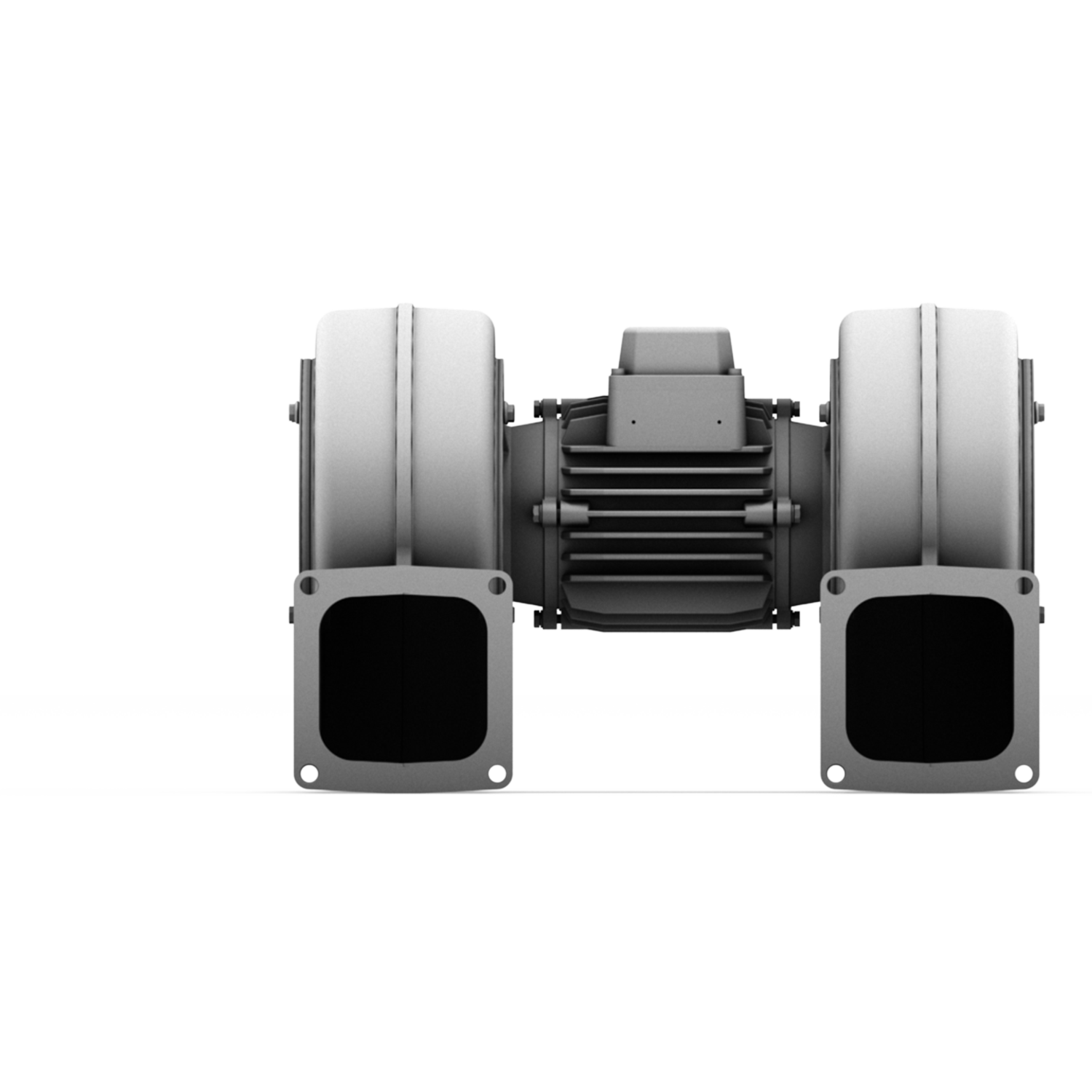

Radiální nízkotlaké ventilátory

2D 05

Až 95 m³/min a 2 200 Pa. Kryty z hliníkové slitiny, převážně dopředu zahnutý bubnový rotor z pozinkovaného ocelového plechu, prodloužená odolnost proti korozi.

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 05

IE3

16,1

560

230/400

50

1,20/0,69

0,25

2825

8,4

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 05

IE3

14,1

810

230/400

60

1,42/0,82

0,30

3435

8,4

2D 05

NEMA Premium

14,1

810

277/480

60

1,18/0,68

0,30

3435

8,4

Technické výkresy
