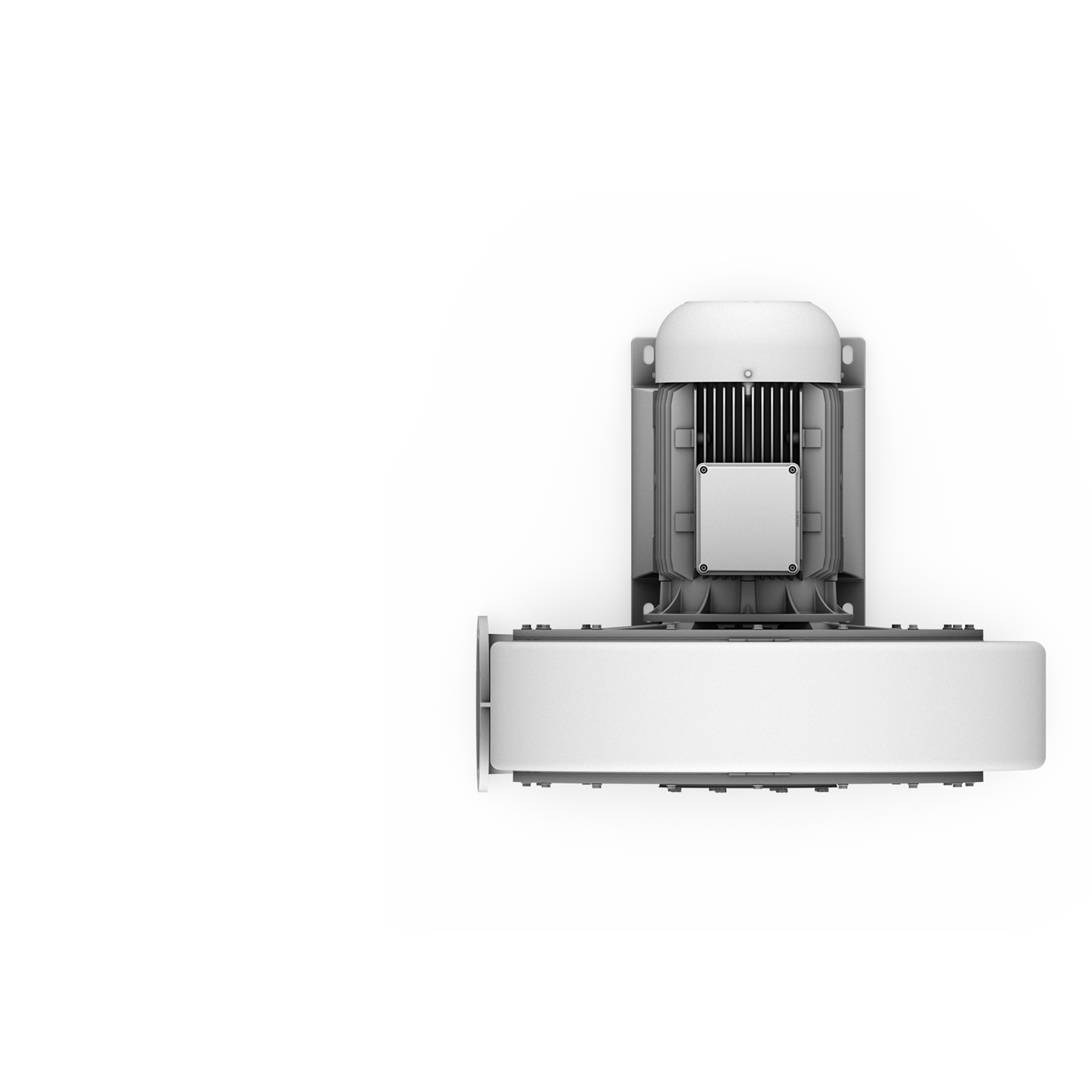

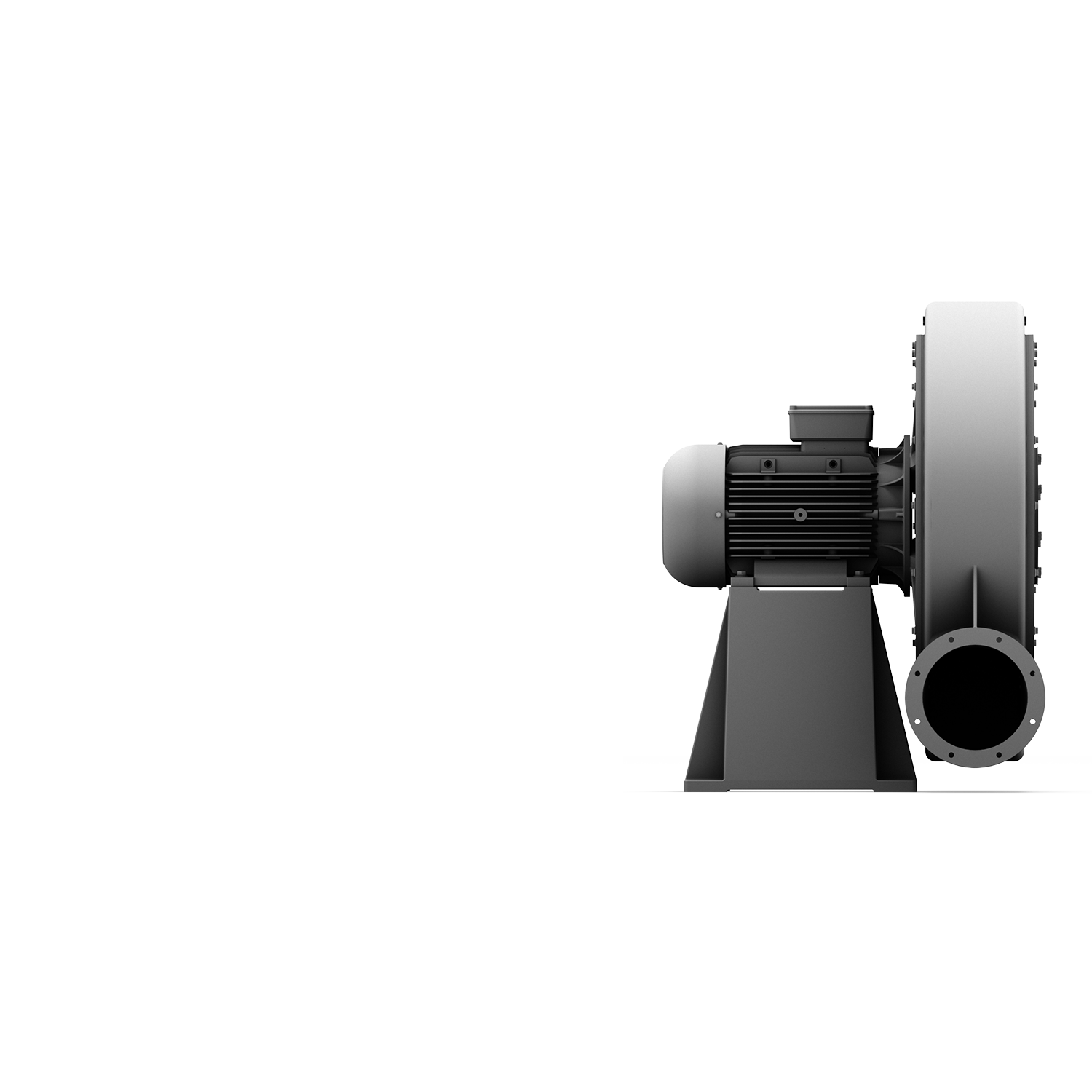

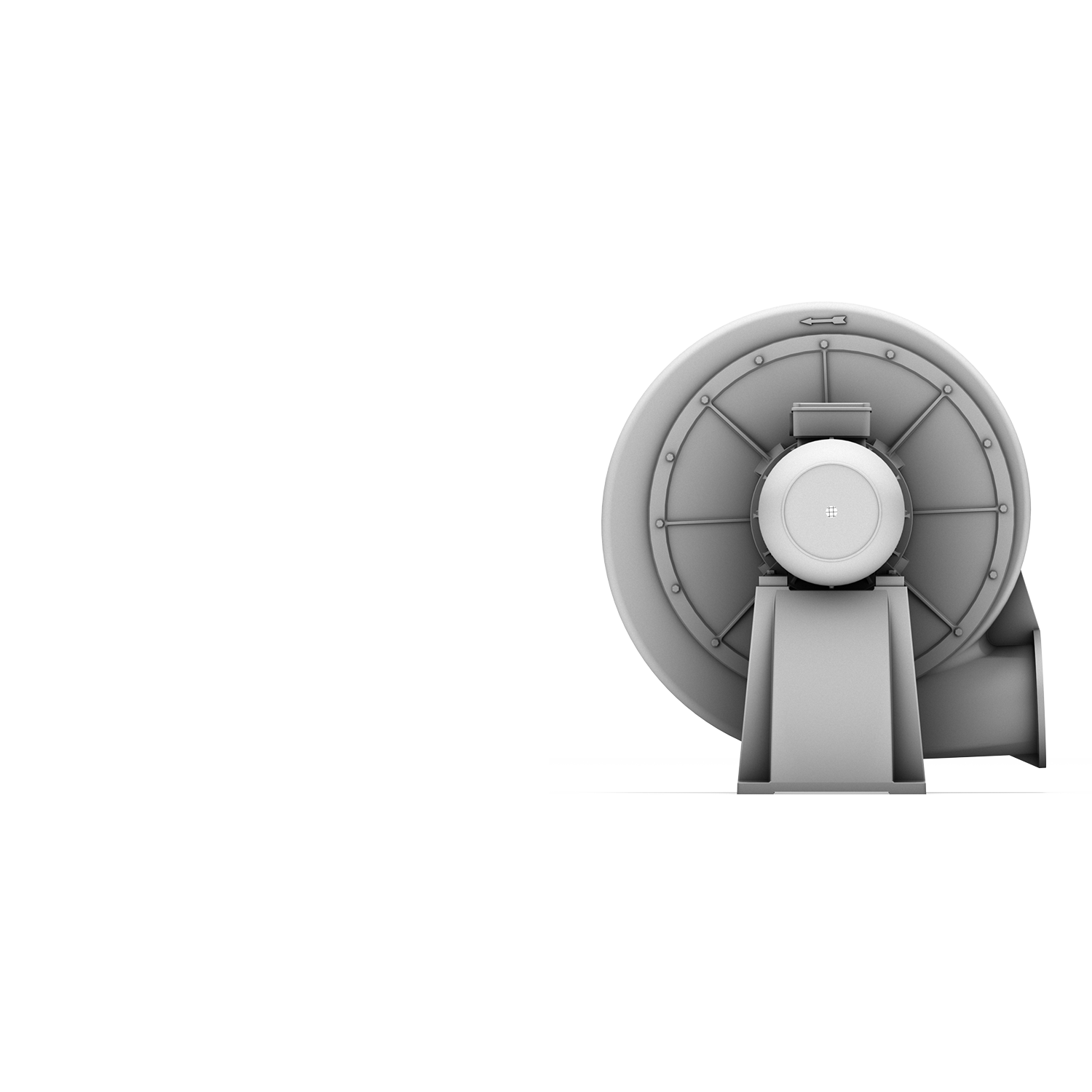

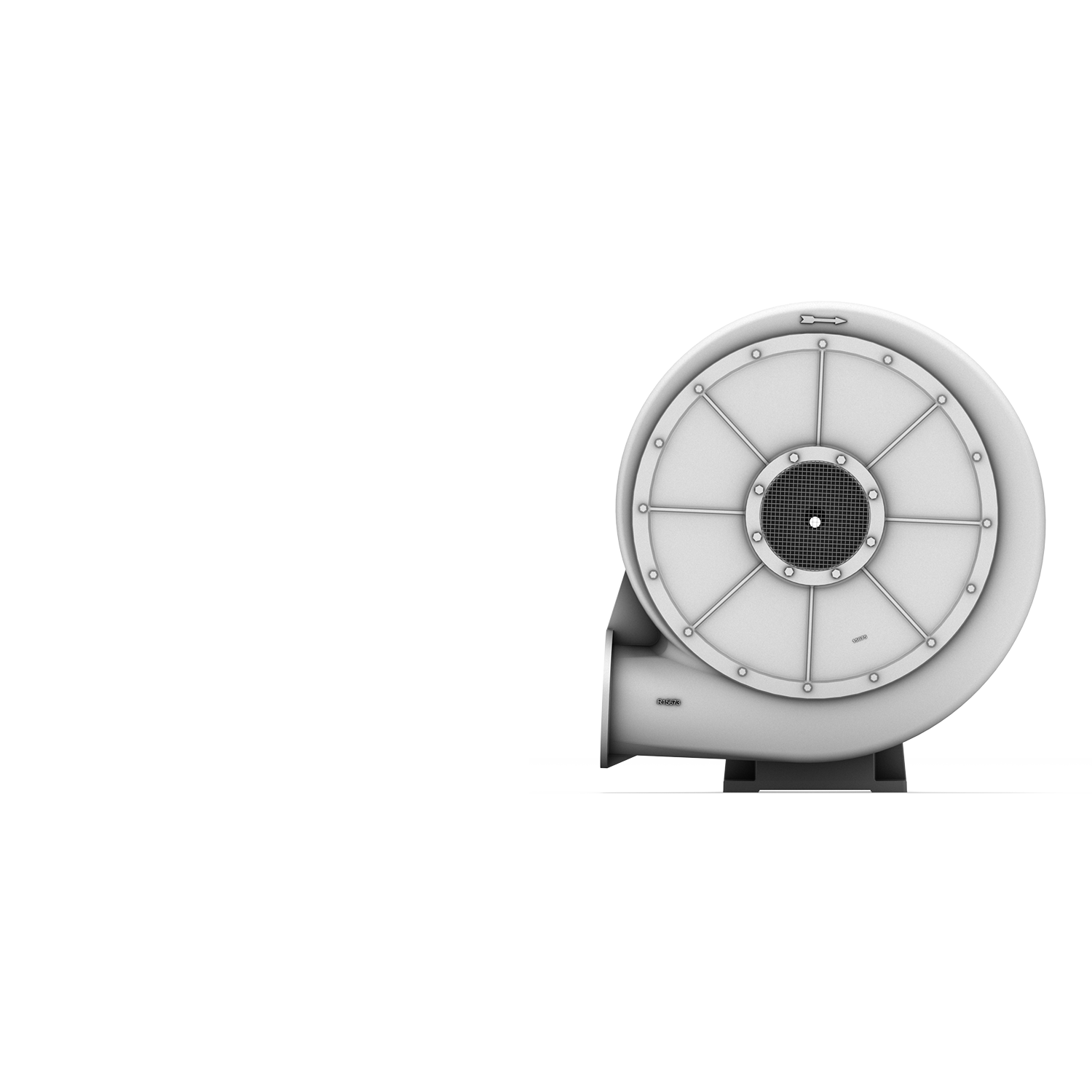

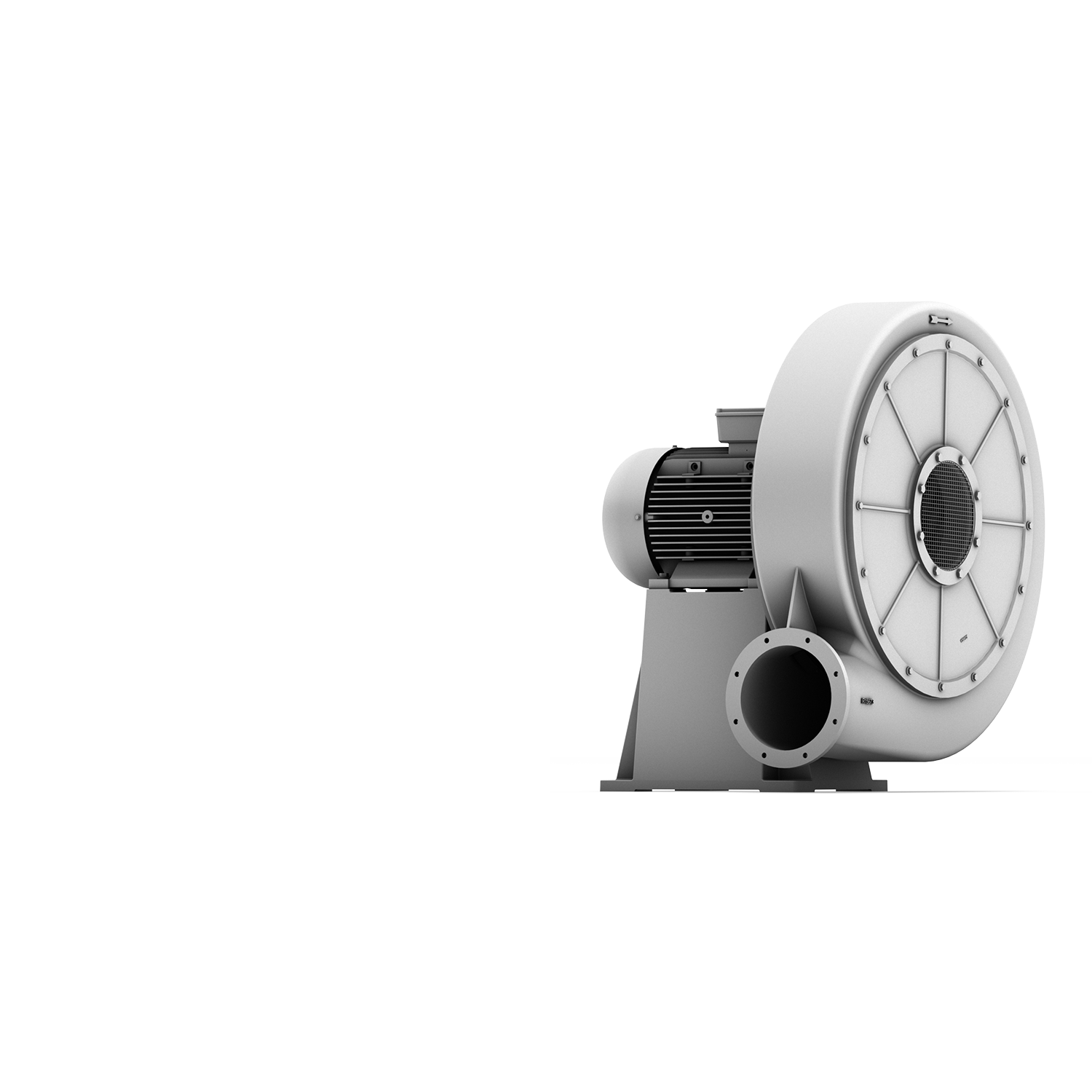

Radial-Mitteldruckventilatoren

RD 94

Bis 142 m³/min und 10.600 Pa. Gehäuse aus Aluminiumguss, vorwiegend rückwärtsgekrümmte Laufräder aus Aluminium, weitgehend korrosionsbeständig.

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

RD 94

IE3

125,0

9600

400

50

39,8

22,0

2950

235

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

RD 94

IE3

142,0

8750

400

60

45,4

26,5

3550

295

RD 94

NEMA Premium

142,0

8750

480

60

38,5

26,5

3550

295

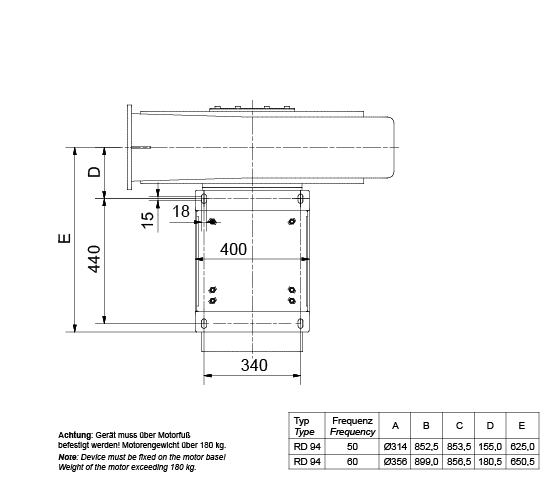

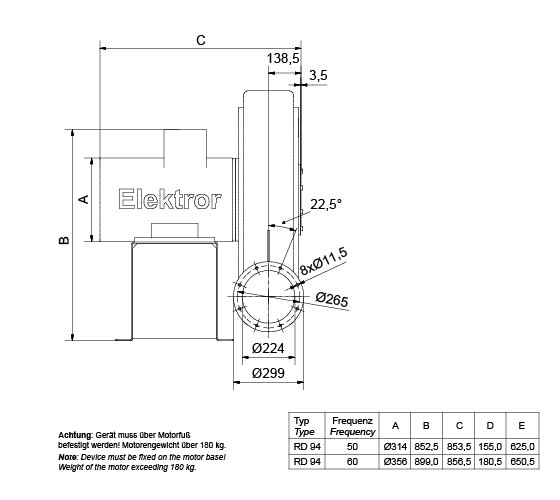

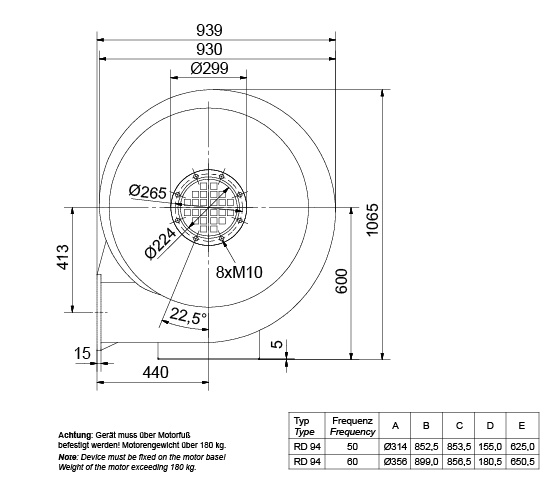

Technische Zeichnungen

Downloads

Katalog RD

Katalog PDF 5 MB

Betriebsanleitung RD (fr, it, nl, da)

Betriebsanleitung PDF 7 MB

Betriebsanleitung RD (es, pt, gr, pl)

Betriebsanleitung PDF 7 MB

Betriebsanleitung RD (cz)

Betriebsanleitung PDF 3 MB

Betriebsanleitung RD (no, se, fi)

Betriebsanleitung PDF 6 MB

Betriebsanleitung RD (ru)

Betriebsanleitung PDF 4 MB

Betriebsanleitung RD (zh)

Betriebsanleitung PDF 4 MB

Betriebsanleitung RD (de, en)

Betriebsanleitung PDF 2 MB
