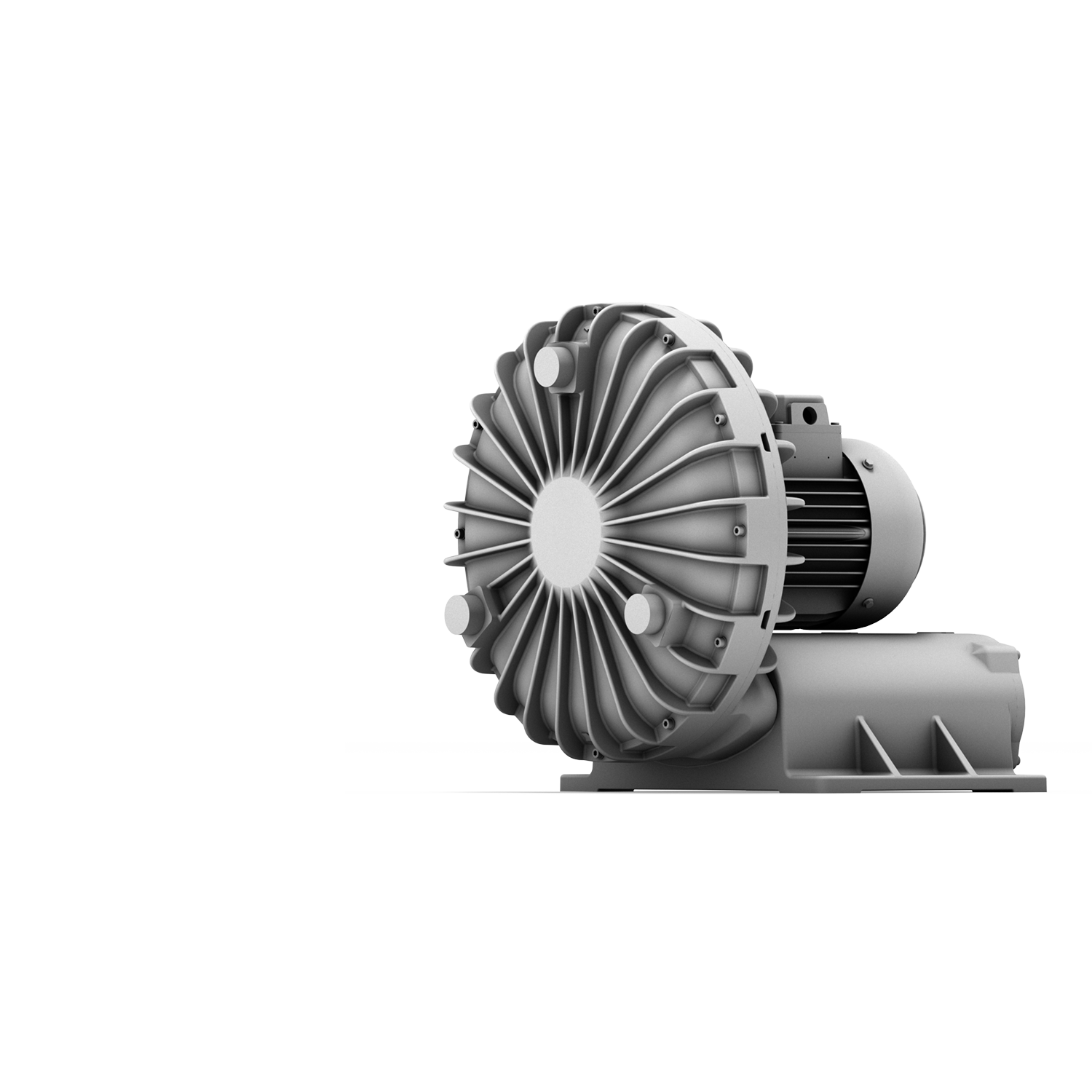

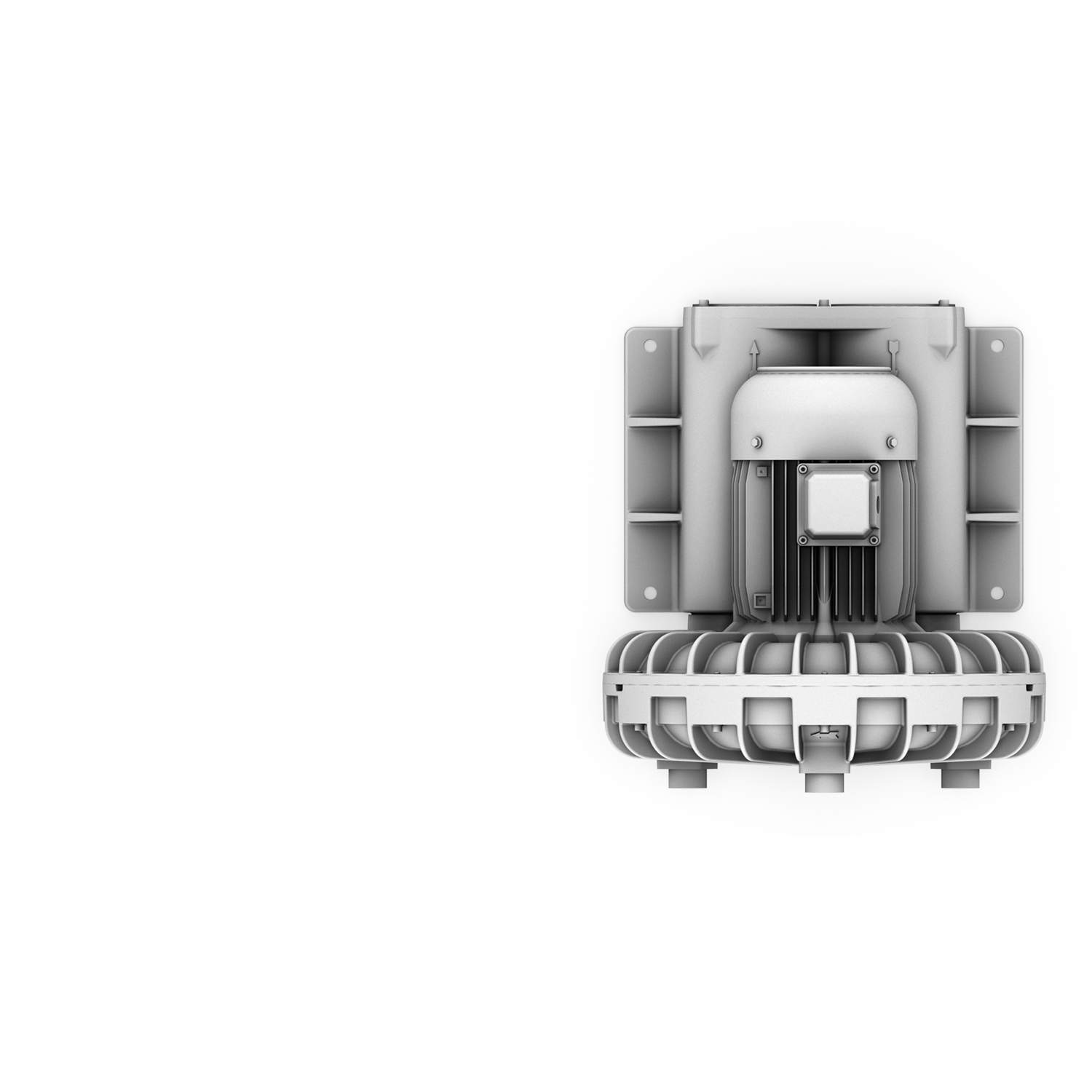

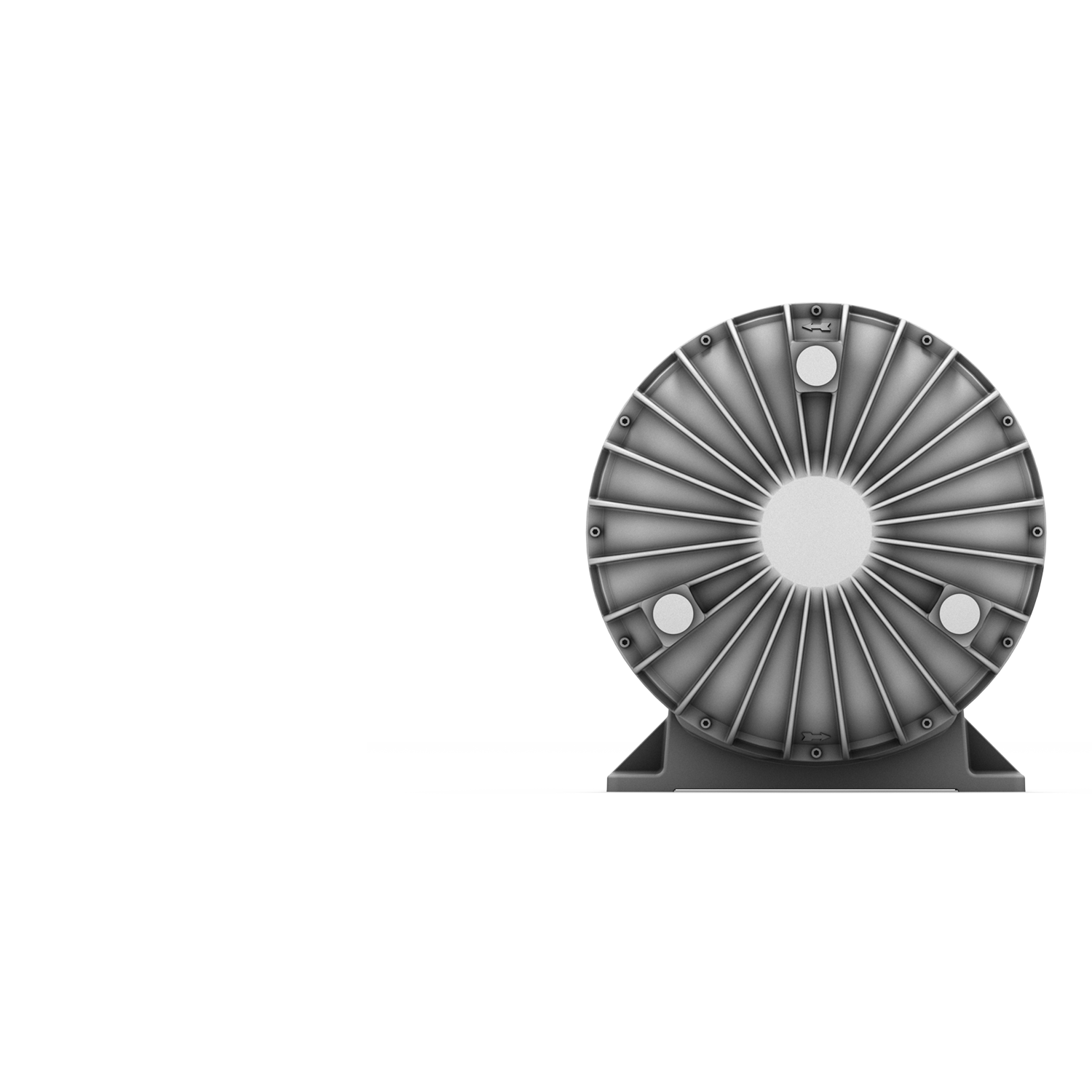

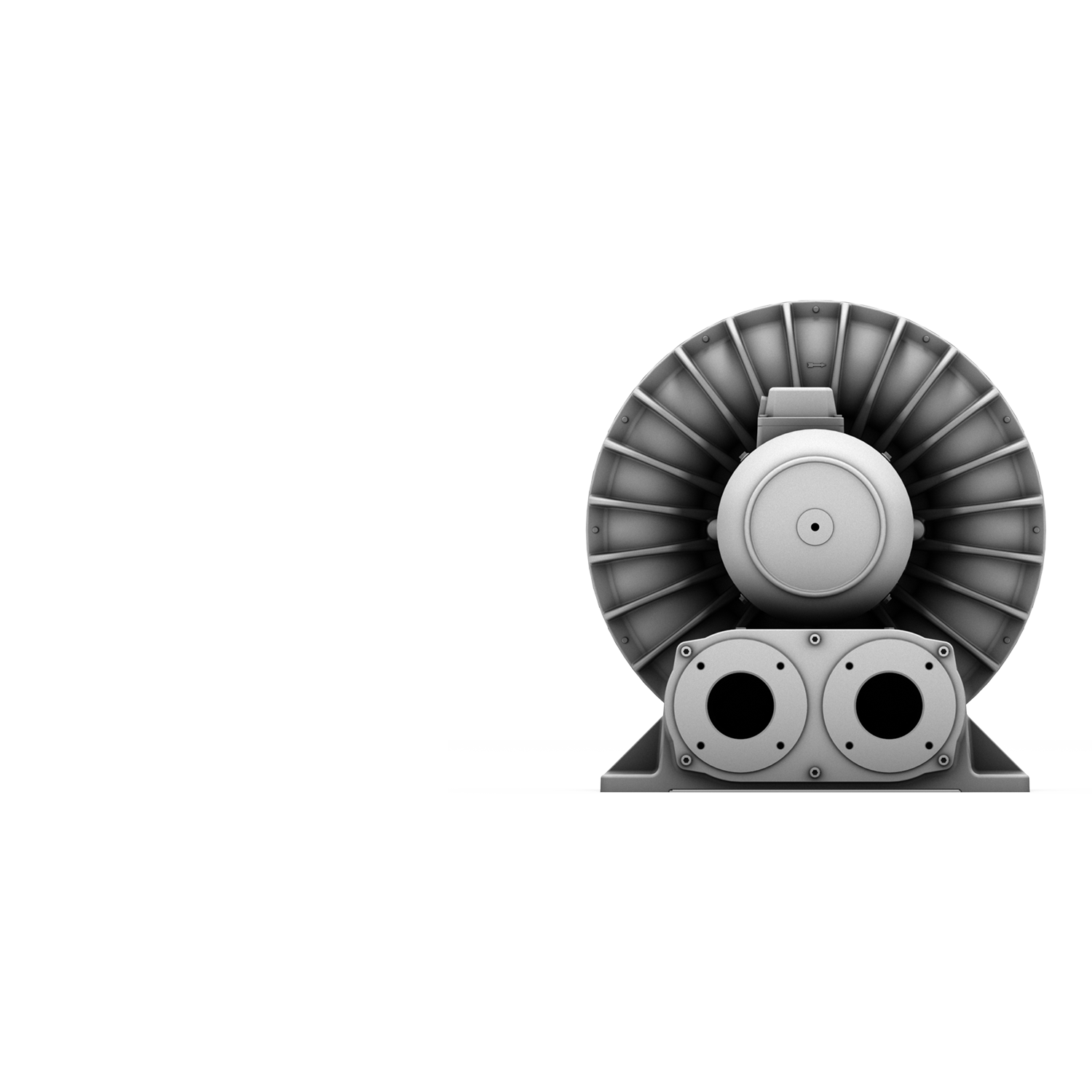

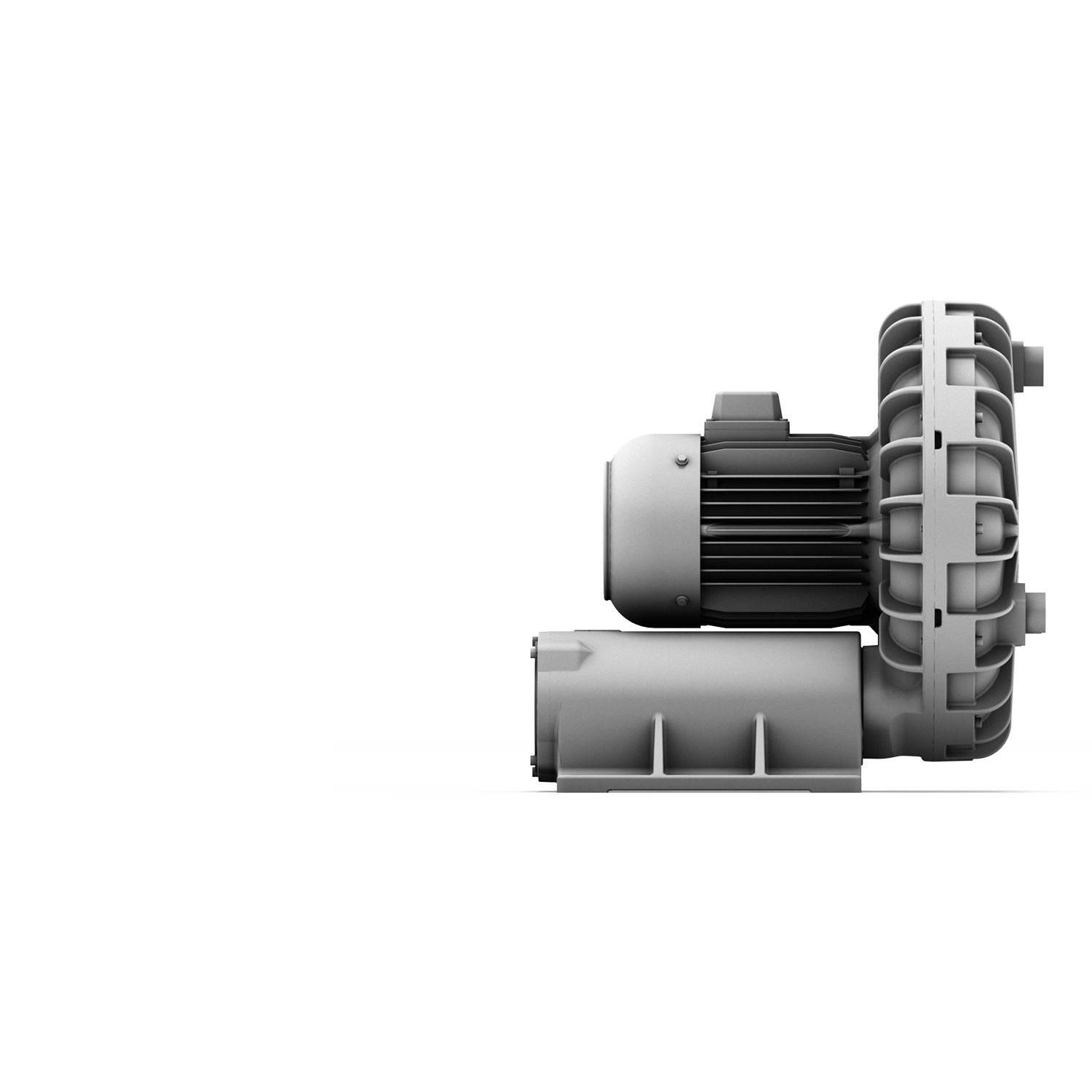

Einstufige Seitenkanalverdichter

SD 7

Bis 19 m³/min und 410 mbar. Gehäuse und offene/geschlossene Laufräder aus Aluminiumguss. Direkter Antrieb, integrierter Schalldämpfer, kompakte Bauweise, weitgehend korrosionsbeständig.

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Volumenstrom (Unterdruck)

Gesamtdruckdifferenz (Unterdruck)

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

Schalldruckpegel (Anschluss saugseitig)

Schalldruckpegel (Anschluss druckseitig)

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

dB (A)

dB (A)

SD 7

-

7,0

22000

7,0

22000

207-253/360-440

50

11,1-11,3/6,40-6,50

3,0

2880

56

83-91

73-79

Kennlinien

Leistungsdaten

Effizienzklasse

Volumenstrom

Gesamtdruckdifferenz

Volumenstrom (Unterdruck)

Gesamtdruckdifferenz (Unterdruck)

Spannung

Frequenz

Stromaufnahme

Leistung

Drehzahl

Gewicht

Schalldruckpegel (Anschluss saugseitig)

Schalldruckpegel (Anschluss druckseitig)

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

dB (A)

dB (A)

SD 7

-

8,5

20000

8,5

20000

255-300/440-520

60

11,6-11,6/6,70-6,70

3,6

3500

56

86-90

77-83

SD 7

IE3

8,5

20000

8,5

20000

277/480

60

10,3/6,00

3,6

3500

56

86-90

77-83

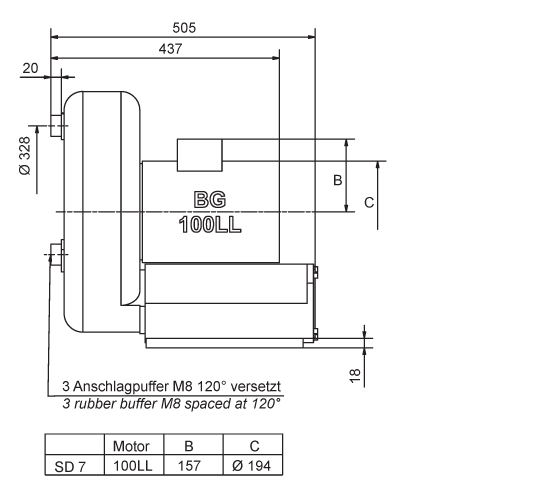

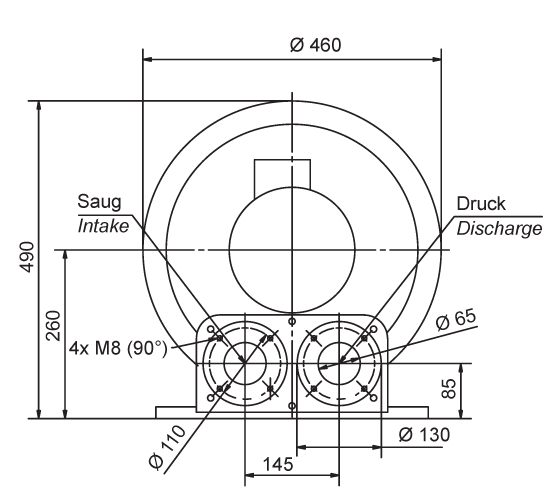

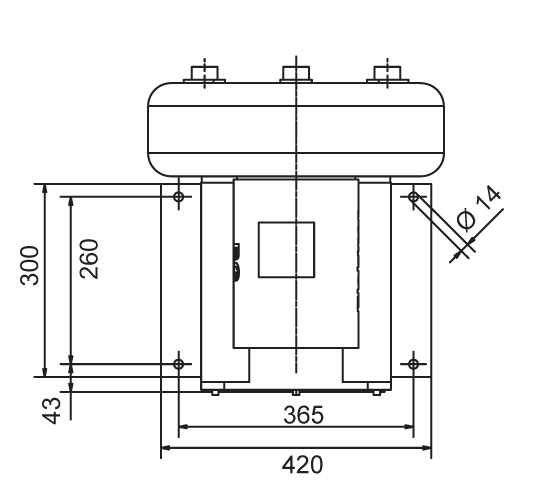

Technische Zeichnungen

Downloads

Katalog SD

Katalog PDF 8 MB

Betriebsanleitung SD (de, en)

Betriebsanleitung PDF 3 MB

Betriebsanleitung SD (fr, it, nl, da)

Betriebsanleitung PDF 5 MB

Betriebsanleitung SD (es, pt, gr, pl)

Betriebsanleitung PDF 5 MB

Betriebsanleitung SD (no, se, fi)

Betriebsanleitung PDF 5 MB

Betriebsanleitung SD (ro, en)

Betriebsanleitung PDF 3 MB

Betriebsanleitung SD (ru)

Betriebsanleitung PDF 2 MB
