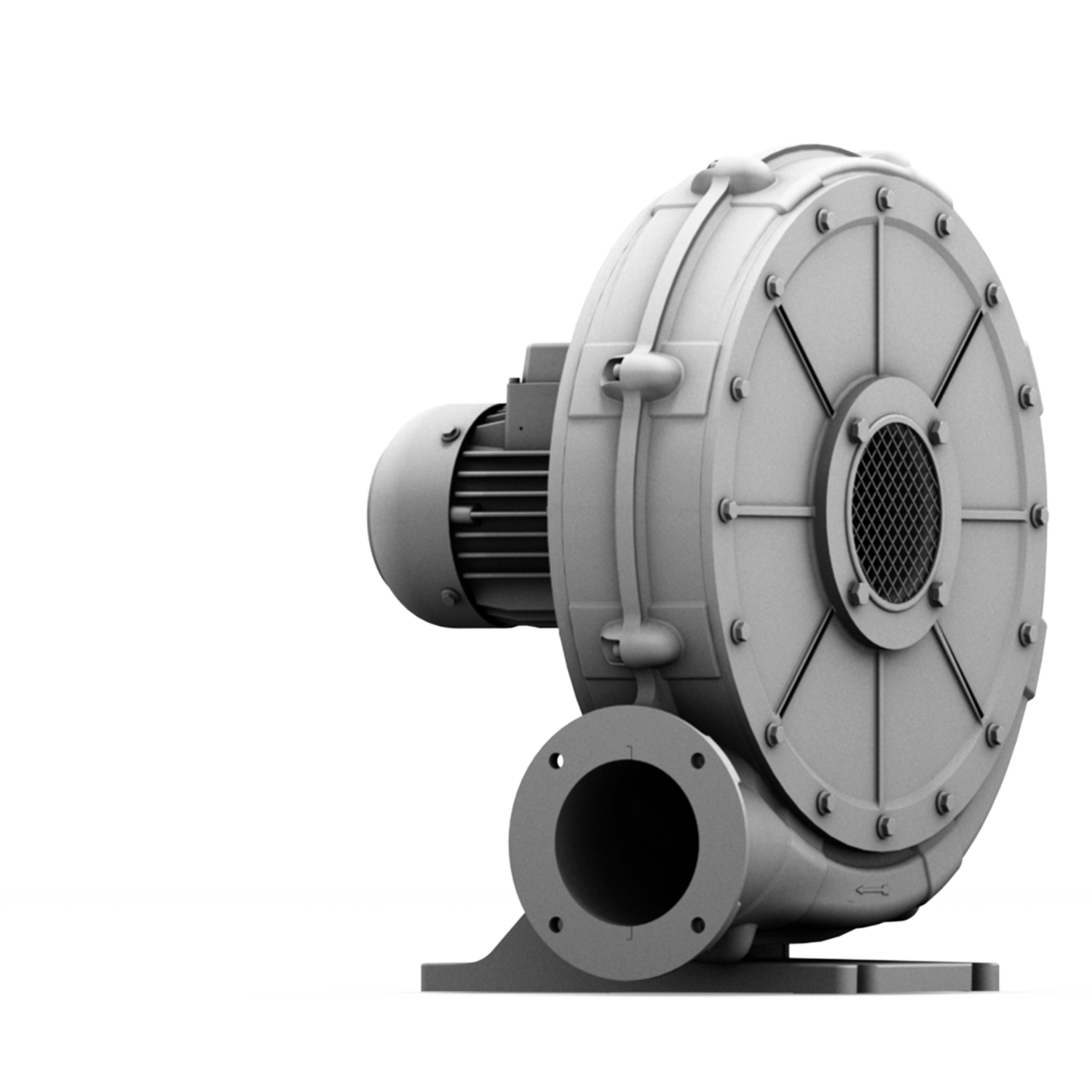

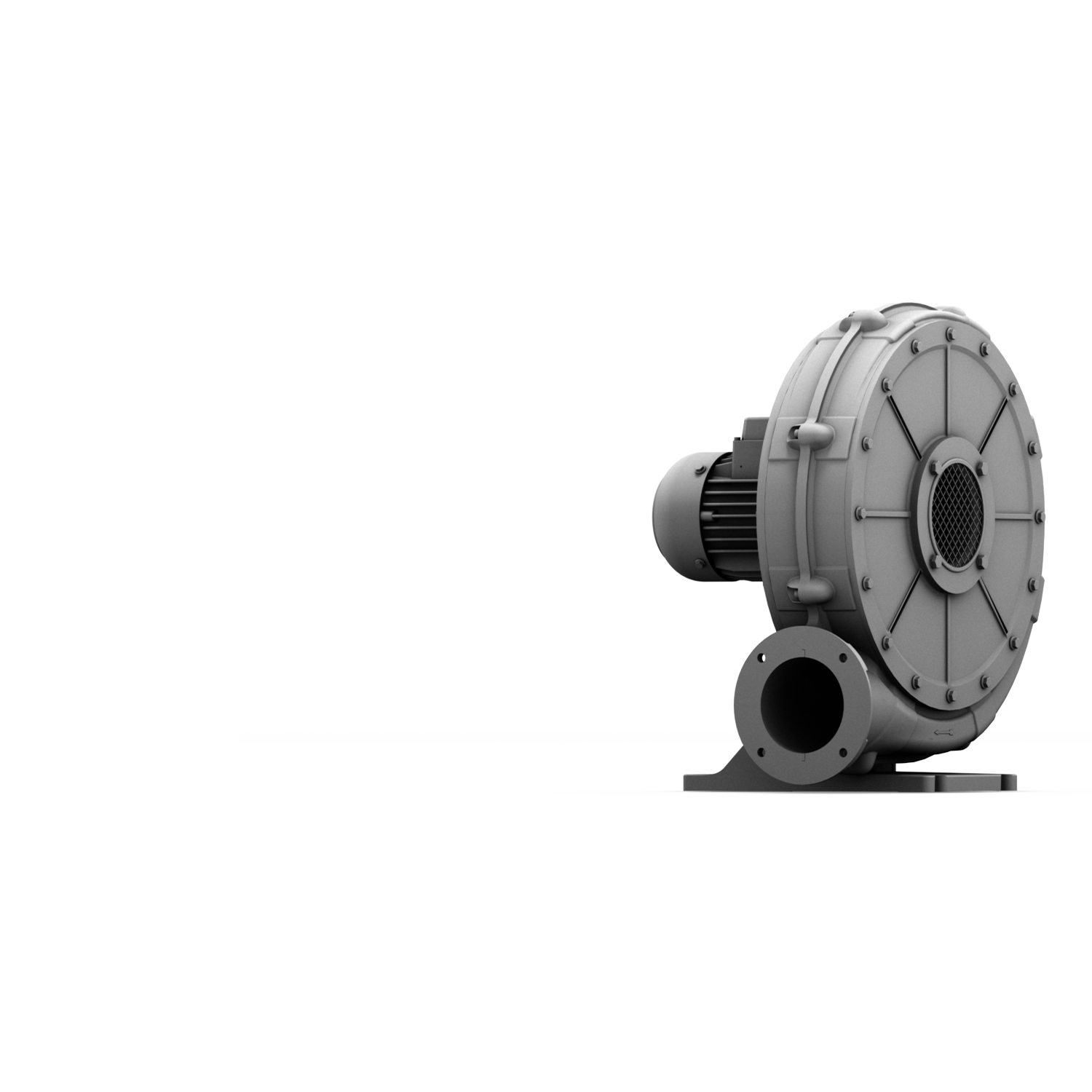

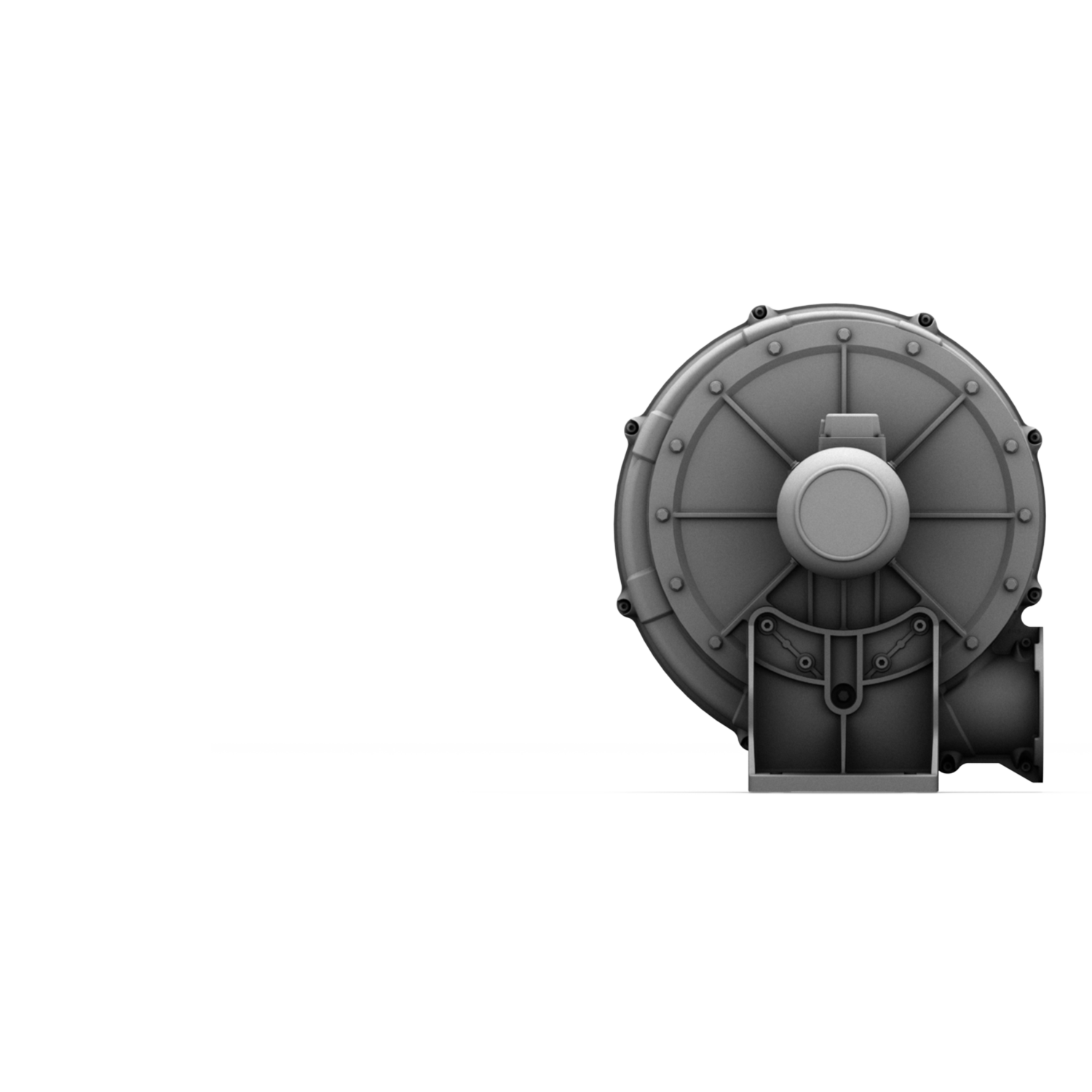

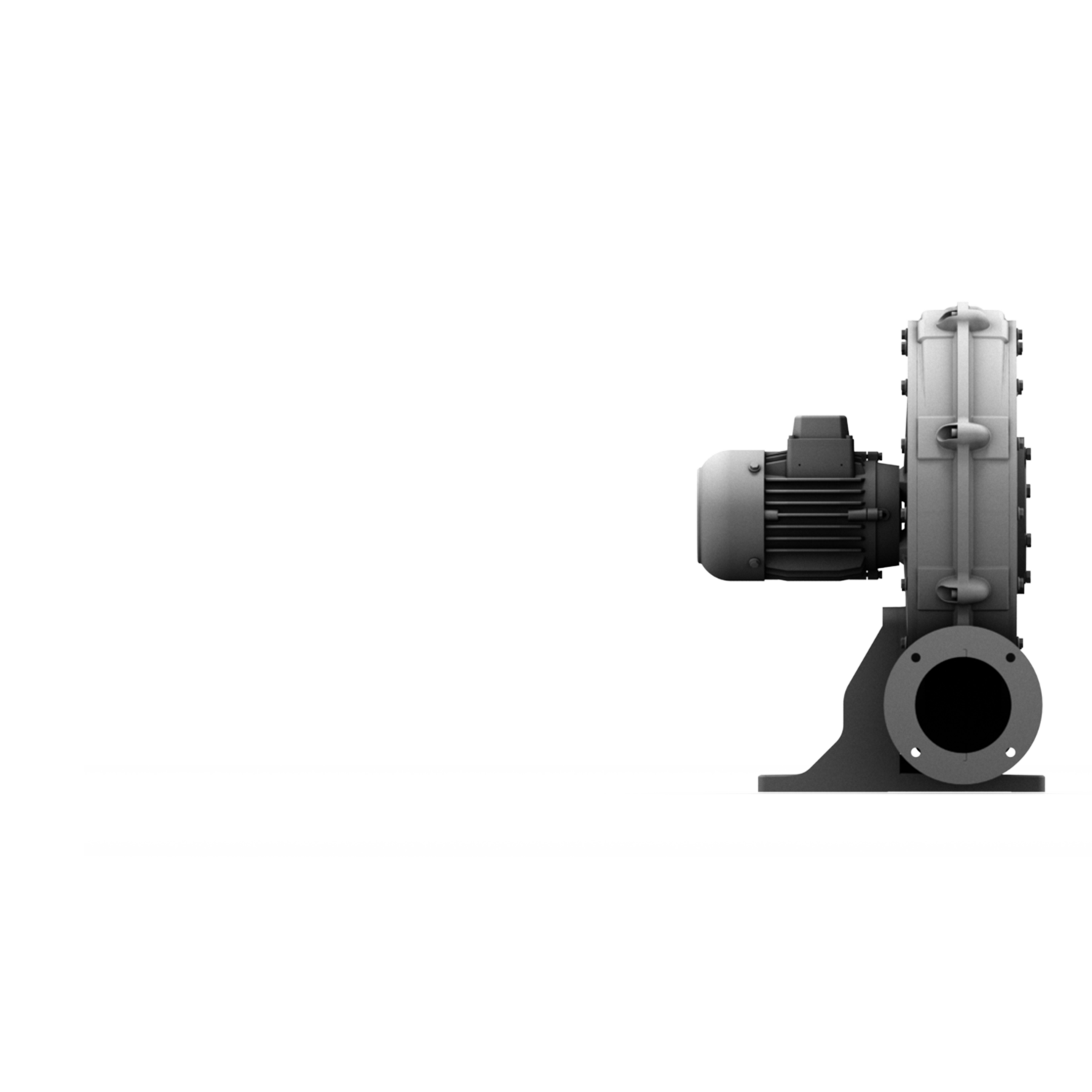

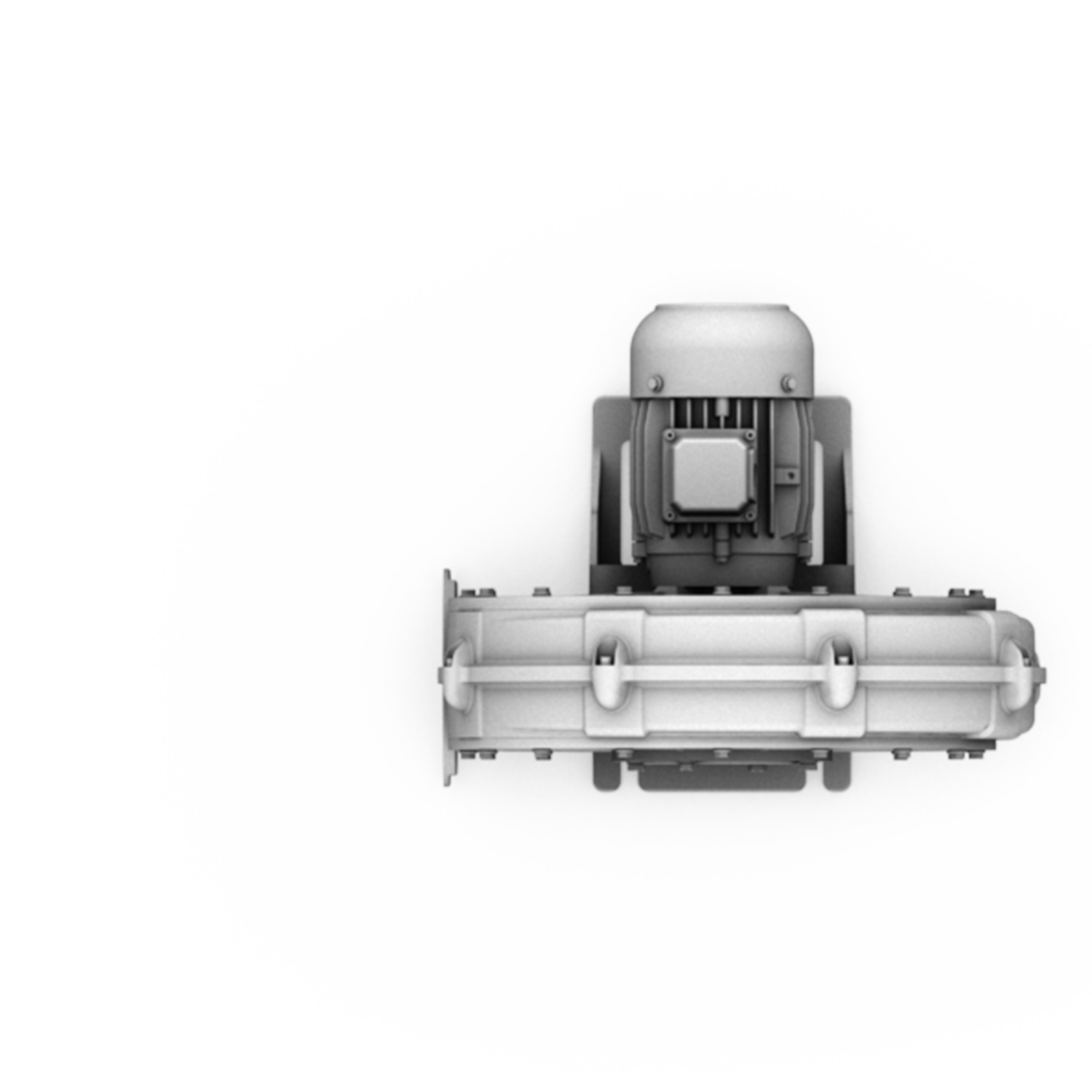

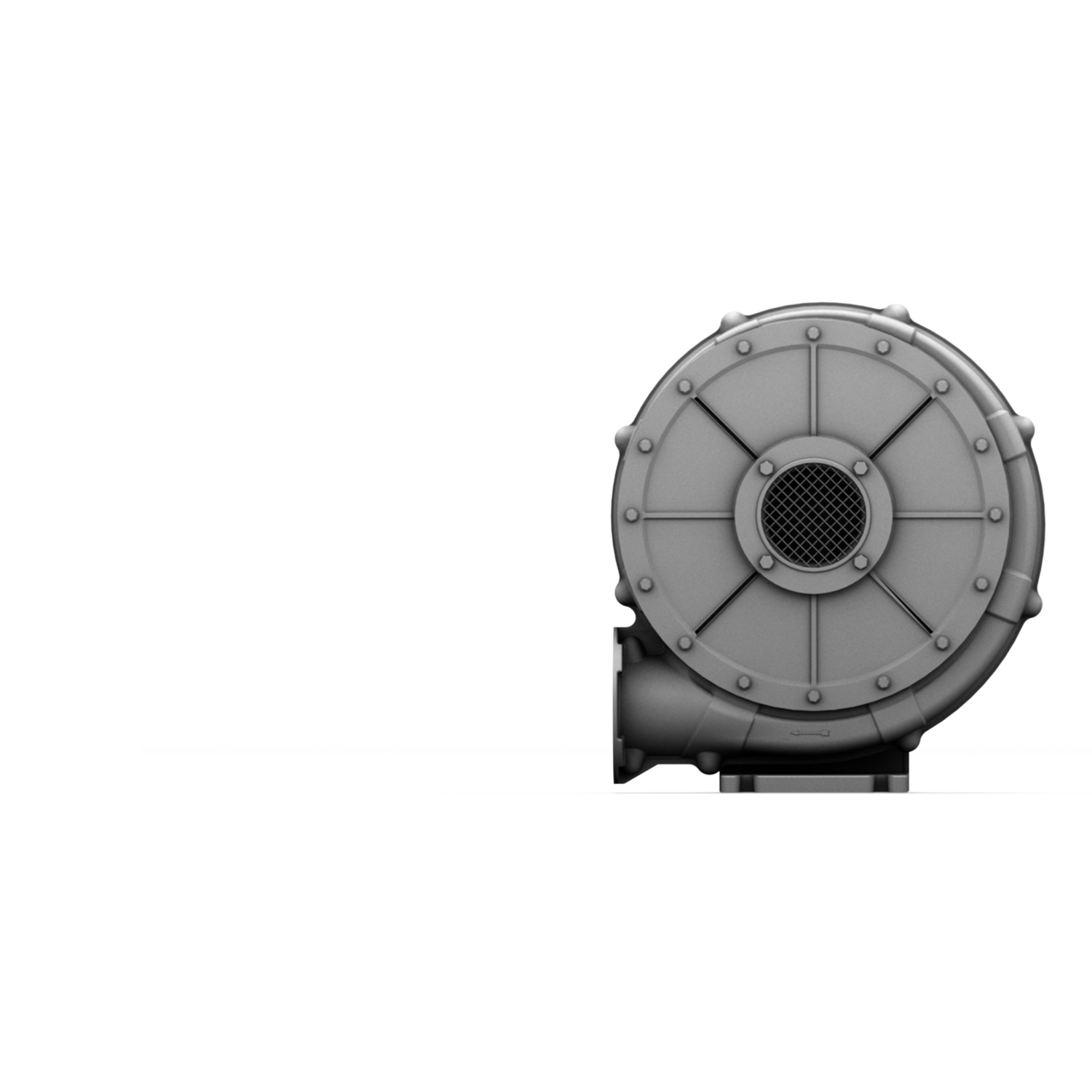

Ventilatori radiali a media pressione

RD 4, RE 4

Fino a 142 m³/min e 10.600 Pa. Alloggiamento in alluminio fuso, giranti con pale prevalentemente rovesce in alluminio, resistente alla corrosione.

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

RD 4

IE3

14,2

2370

230/400

50

2,25/1,30

0,55

2800

19,0

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

RD 4

IE3

14,1

2590

230/400

60

2,82/1,62

0,66

3465

19,0

RD 4

NEMA Premium

14,1

2590

277/480

60

2,34/1,35

0,66

3465

19,0

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

Condensatore

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

RE 4

IE2

14,1

2340

230

50

3,30

0,55

2835

20,7

16/450

Curve caratteristiche

Dati di potenza

Classe di efficienza

Flusso volumetrico

Differenza di pressione complessiva

Tensione

Frequenza

Corrente assorbita

Potenza

Velocità di rotazione del ventilatore

Peso

Condensatore

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

RE 4

IE2

14,1

2580

230

60

3,50

0,55

3300

20,7

16/450

ATEX

I modelli ATEX per questa serie sono disponibili su richiesta. Se siete interessati, compilate e inviateci il nostro modulo di autodichiarazione ATEX.

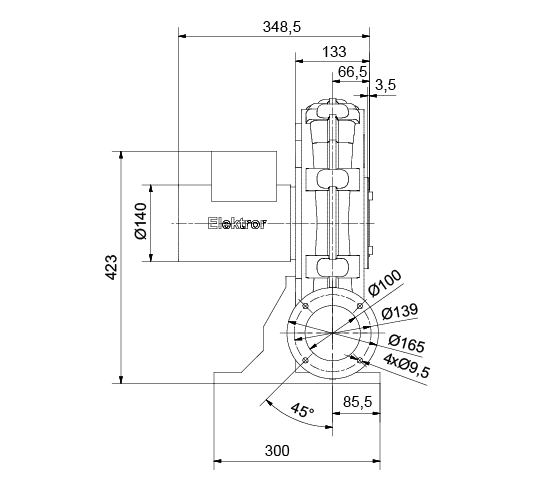

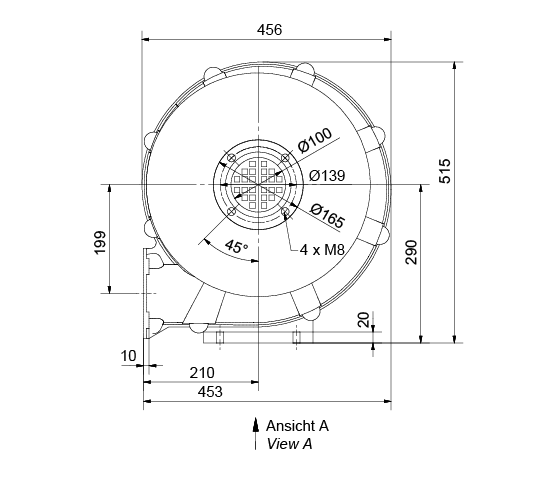

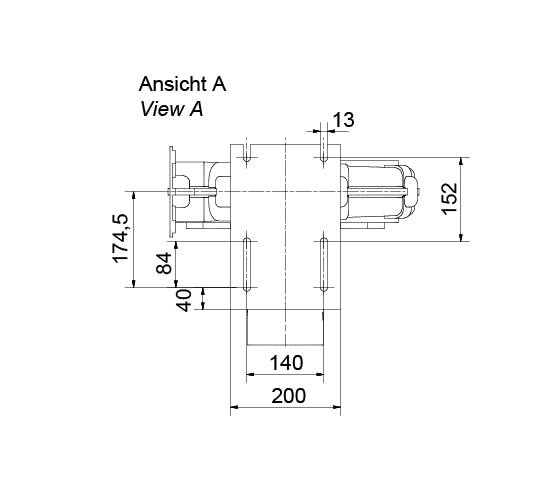

Disegni tecnici

Downloads

Catalogo RD

Catalogo PDF 5 MB

Istruzioni per l'uso RD (fr, it, nl, da)

Istruzioni per l'uso PDF 7 MB

Istruzioni per l'uso RD (es, pt, gr, pl)

Istruzioni per l'uso PDF 7 MB

Istruzioni per l'uso RD (cz)

Istruzioni per l'uso PDF 3 MB

Istruzioni per l'uso RD (no, se, fi)

Istruzioni per l'uso PDF 6 MB

Istruzioni per l'uso RD (ru)

Istruzioni per l'uso PDF 4 MB

Istruzioni per l'uso RD (zh)

Istruzioni per l'uso PDF 4 MB

Istruzioni per l'uso RD (de, en)

Istruzioni per l'uso PDF 2 MB
