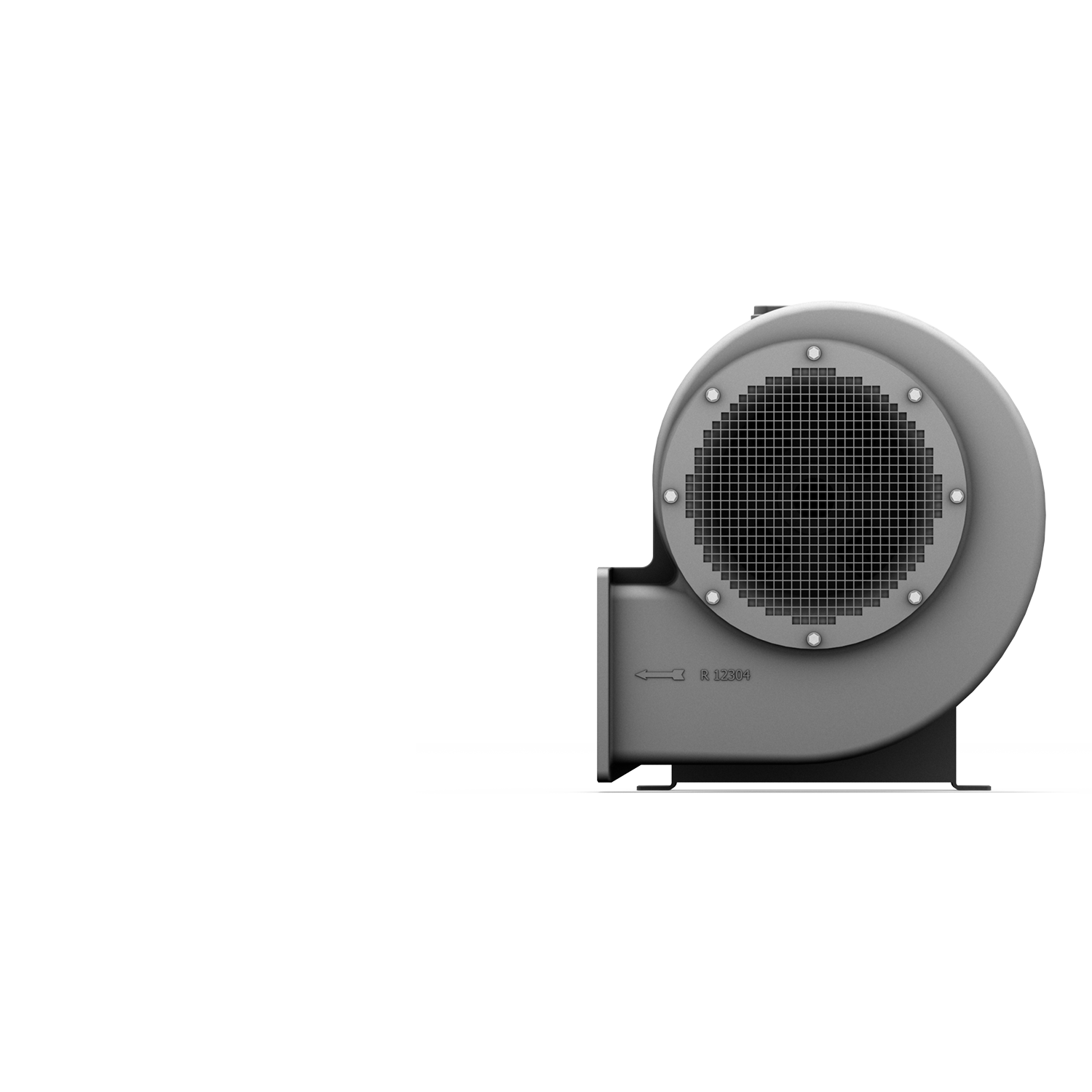

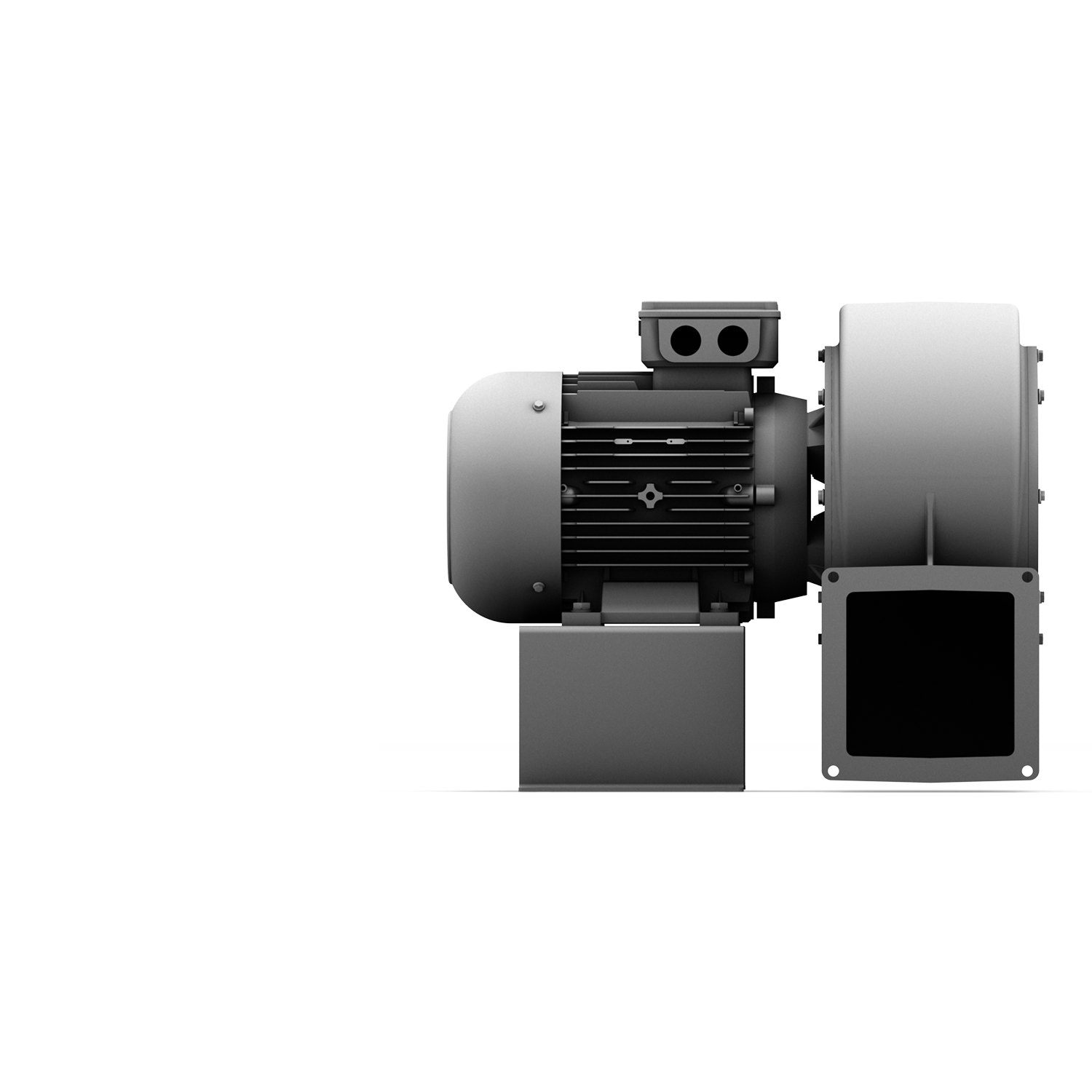

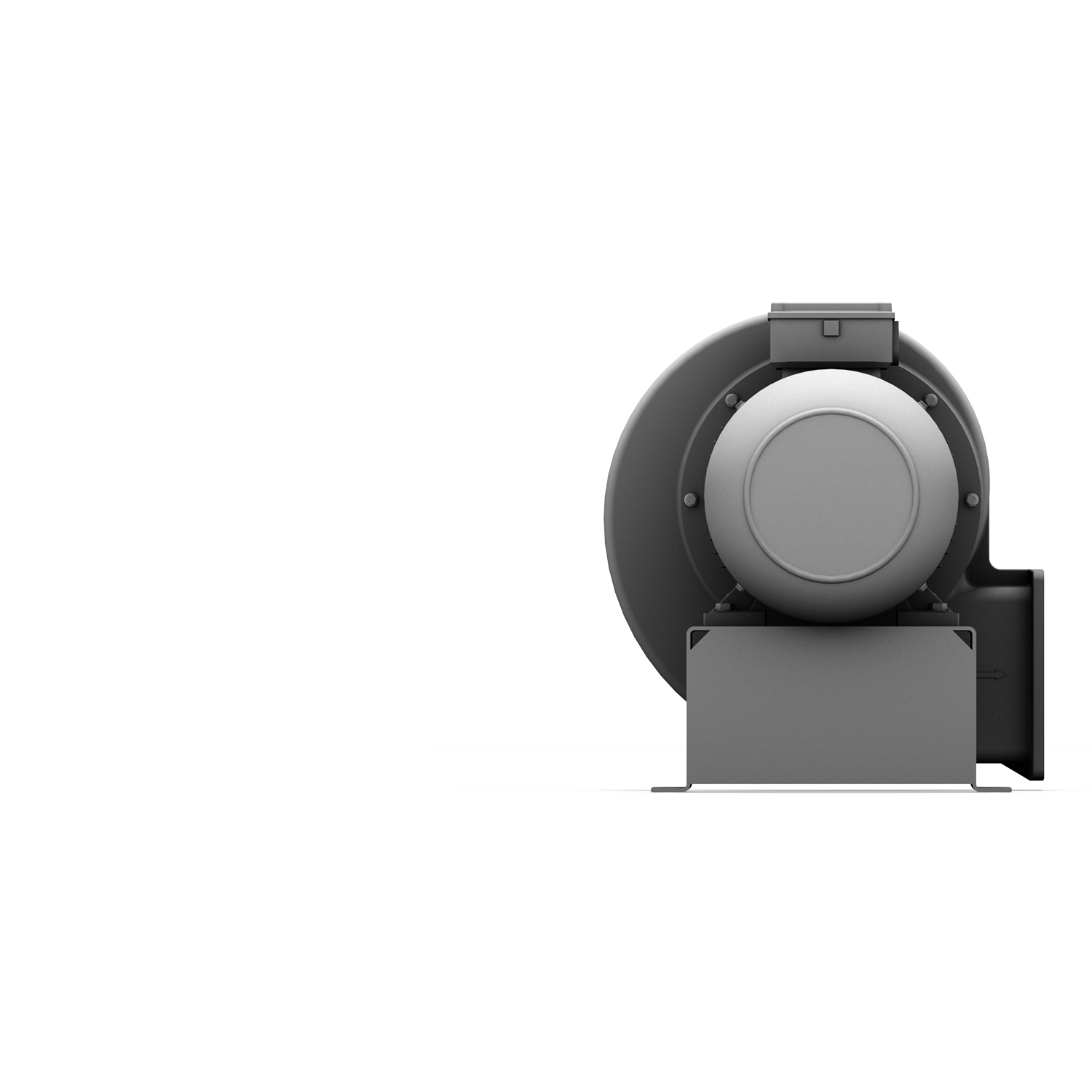

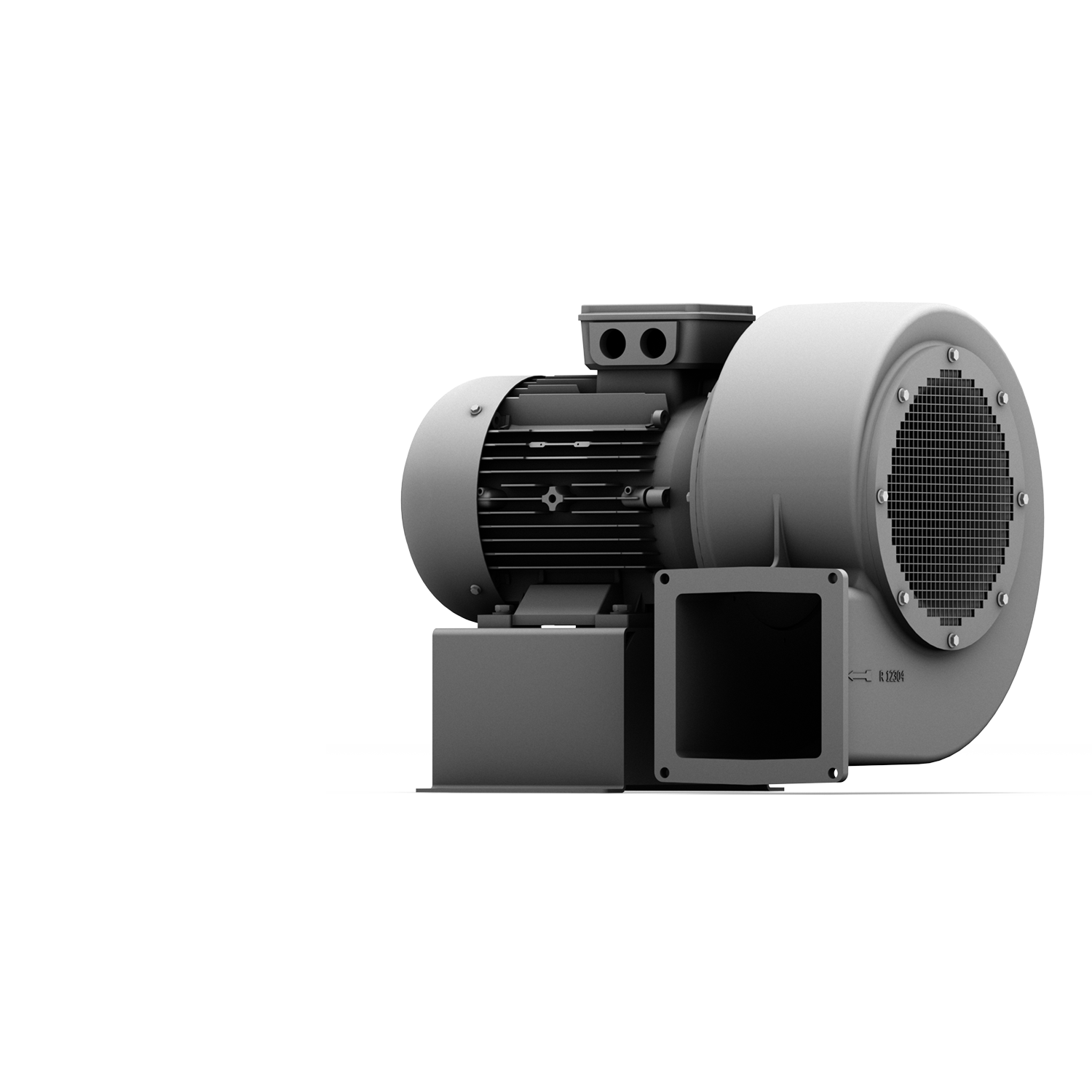

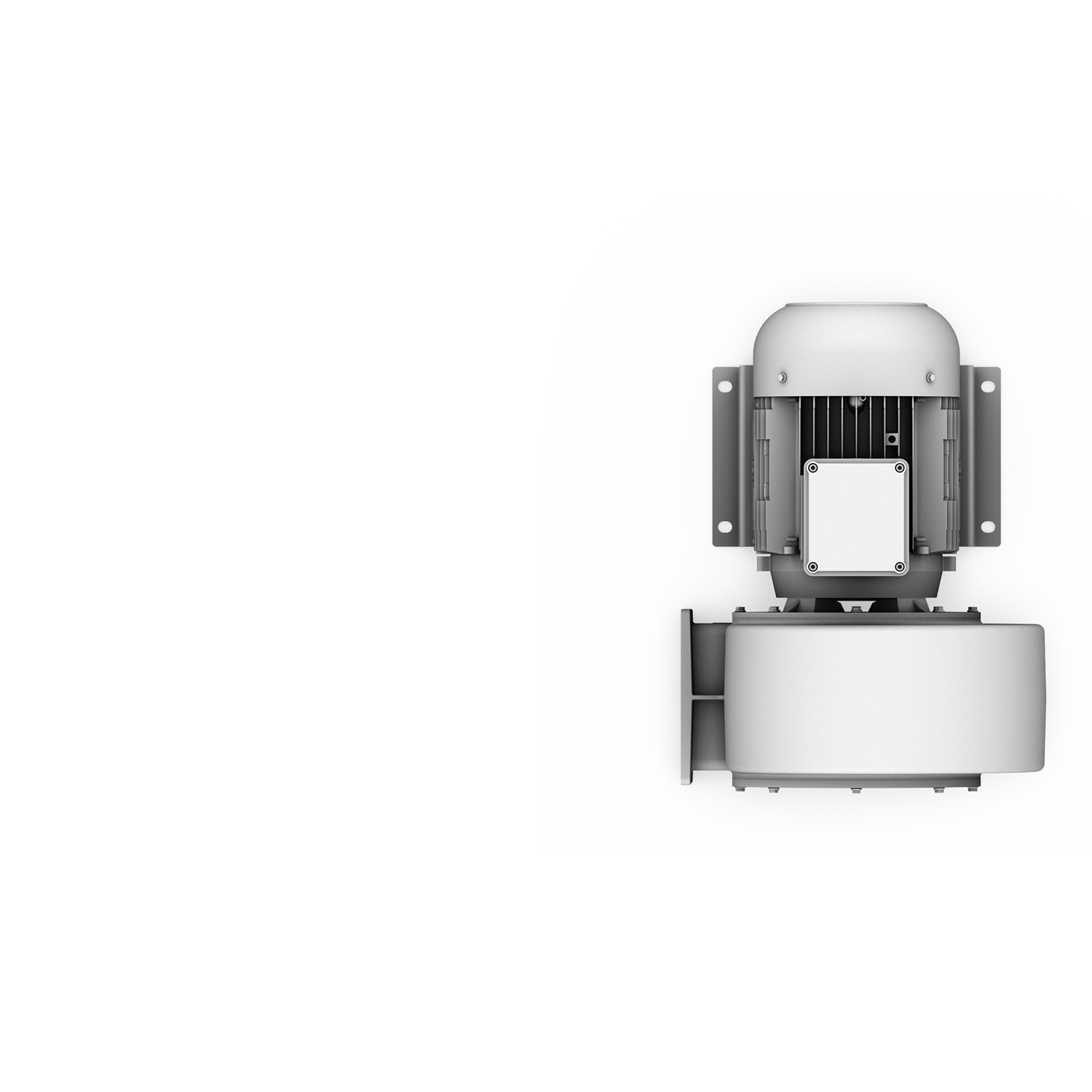

Niskociśnieniowe wentylatory promieniowe

D 092

Do 95 m³/min i 2 200 Pa. Obudowa – odlew aluminiowy, zagięte do przodu wirniki bębnowe z ocynkowanej blachy stalowej, w dużym stopniu odporne na korozję.

Charakterystyki

Dane techniczne

Klasa sprawności

Strumień objętości

Całkowita różnica ciśnień

Napięcie

Częstotliwość

Pobór prądu

Moc

Prędkość obrotowa wentylatora

Masa

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

D 092

IE3

100,0

2200

400

50

13,4

7,5

2935

71

Charakterystyki

Dane techniczne

Klasa sprawności

Strumień objętości

Całkowita różnica ciśnień

Napięcie

Częstotliwość

Pobór prądu

Moc

Prędkość obrotowa wentylatora

Masa

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

D 092

IE3

96,0

3200

400

60

16,1

9,0

3530

71

D 092

NEMA Premium

96,0

3200

480

60

13,4

9,0

3530

71

ATEX

Modele ATEX są dostępne dla tej serii na życzenie. W przypadku zainteresowania prosimy o wypełnienie i przesłanie formularza ATEX.

Rysunki techniczne

Pobieranie

Katalog ND

Katalog PDF 5 MB

Instrukcje obsługi ND (fr, it, nl, da)

Instrukcje obsługi PDF 7 MB

Instrukcje obsługi ND (es, pt, gr, pl)

Instrukcje obsługi PDF 7 MB

Instrukcje obsługi ND (no, se, fi)

Instrukcje obsługi PDF 6 MB

Instrukcje obsługi ND (ru)

Instrukcje obsługi PDF 4 MB

Instrukcje obsługi ND (cz)

Instrukcje obsługi PDF 3 MB

Instrukcje obsługi ND (da)

Instrukcje obsługi PDF 1 MB

Betriebsanleitung ND (de, en)

Instrukcje obsługi PDF 2 MB

Wyposażenie dodatkowe

D 092 wyślij zapytanie
