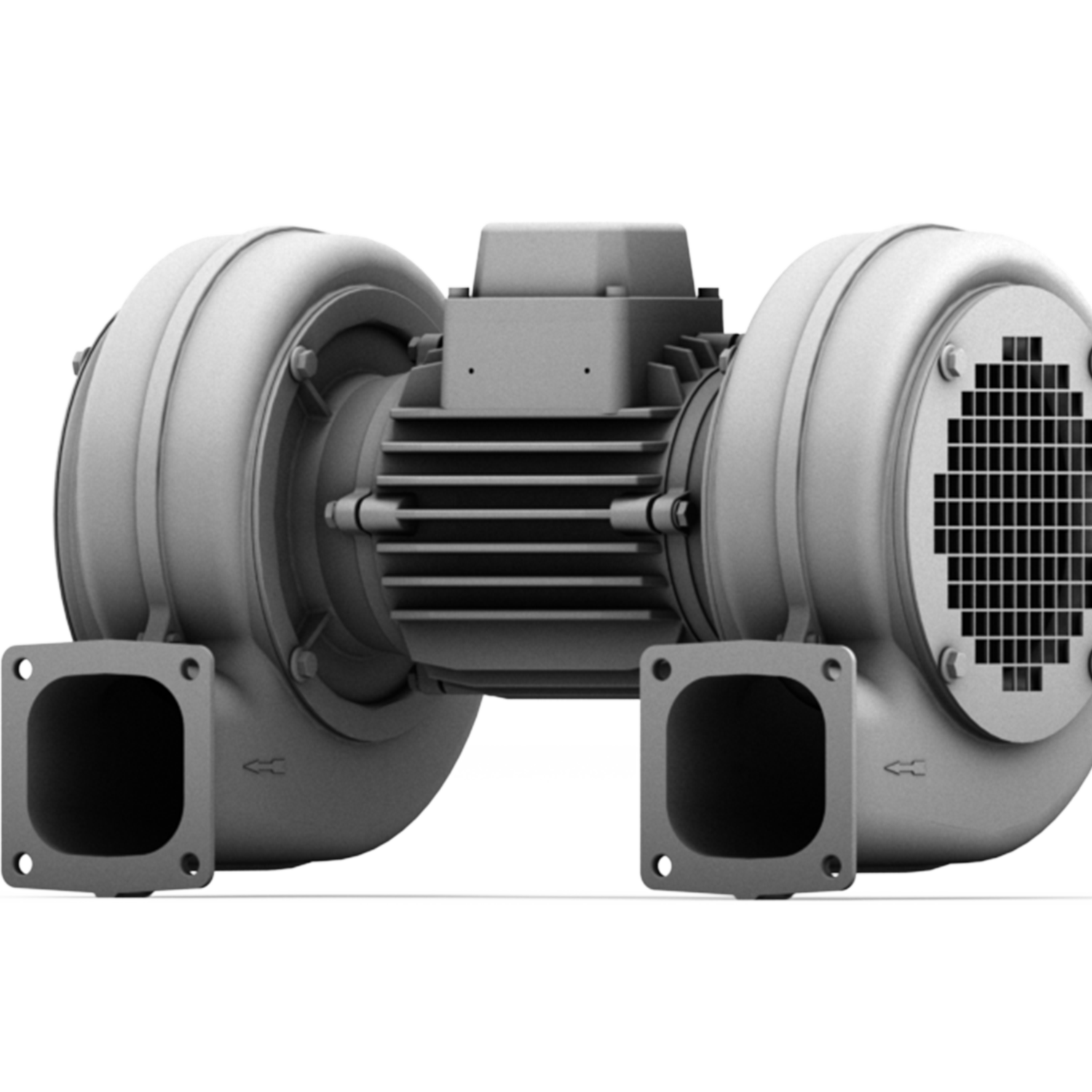

Radiální nízkotlaké ventilátory

2D 04

Až 95 m³/min a 2 200 Pa. Kryty z hliníkové slitiny, převážně dopředu zahnutý bubnový rotor z pozinkovaného ocelového plechu, prodloužená odolnost proti korozi.

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 04

IE3

10,2

470

230/400

50

0,96/0,55

0,18

2840

6,7

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

2D 04

IE3

12,3

670

230/400

60

1,17/0,67

0,22

3435

6,7

2D 04

NEMA Premium

12,3

670

277/480

60

0,97/0,56

0,22

3435

6,7

Technické výkresy

Ke stažení

Katalog ND

KatalogPDF7 MB

Návod k obsluze ND (de, en)

Návod k obsluzePDF4 MB

Návod k obsluze ND (fr, it, nl, da)

Návod k obsluzePDF7 MB

Návod k obsluze ND (es, pt, gr, pl)

Návod k obsluzePDF7 MB

Návod k obsluze ND (no, se, fi)

Návod k obsluzePDF6 MB

Návod k obsluze ND (ru)

Návod k obsluzePDF4 MB

Návod k obsluze ND (cz)

Návod k obsluzePDF3 MB

Návod k obsluze ND (da)

Návod k obsluzePDF1 MB
