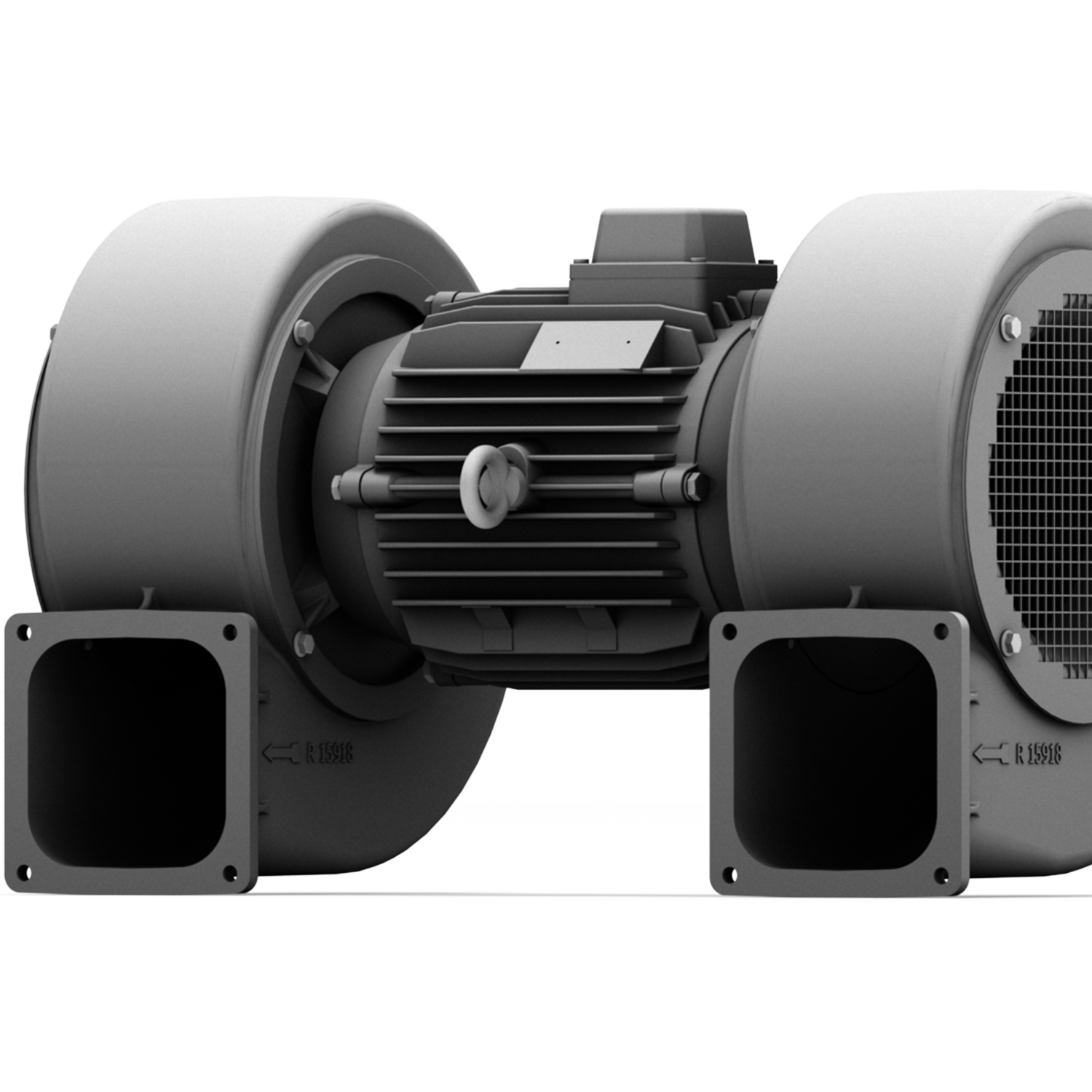

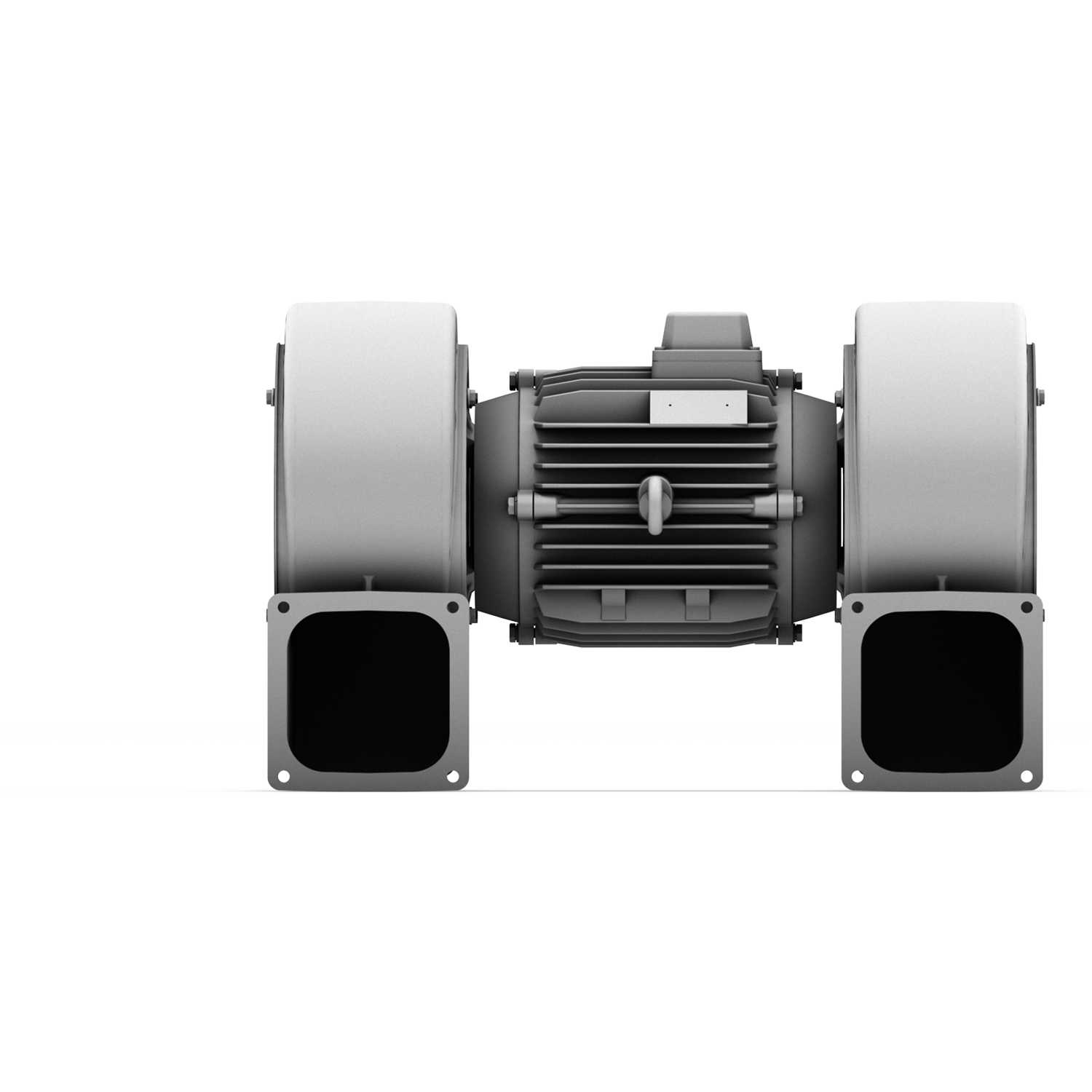

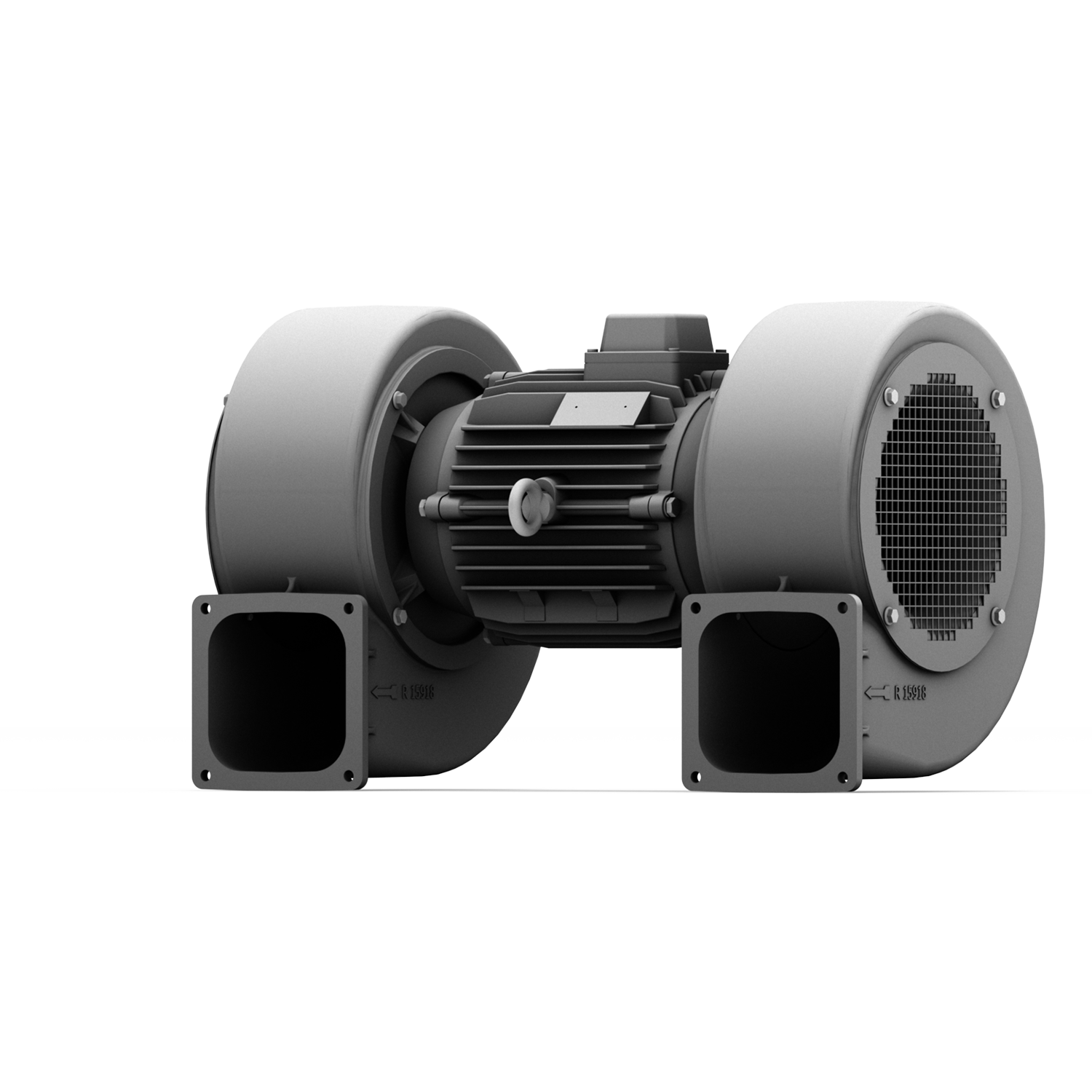

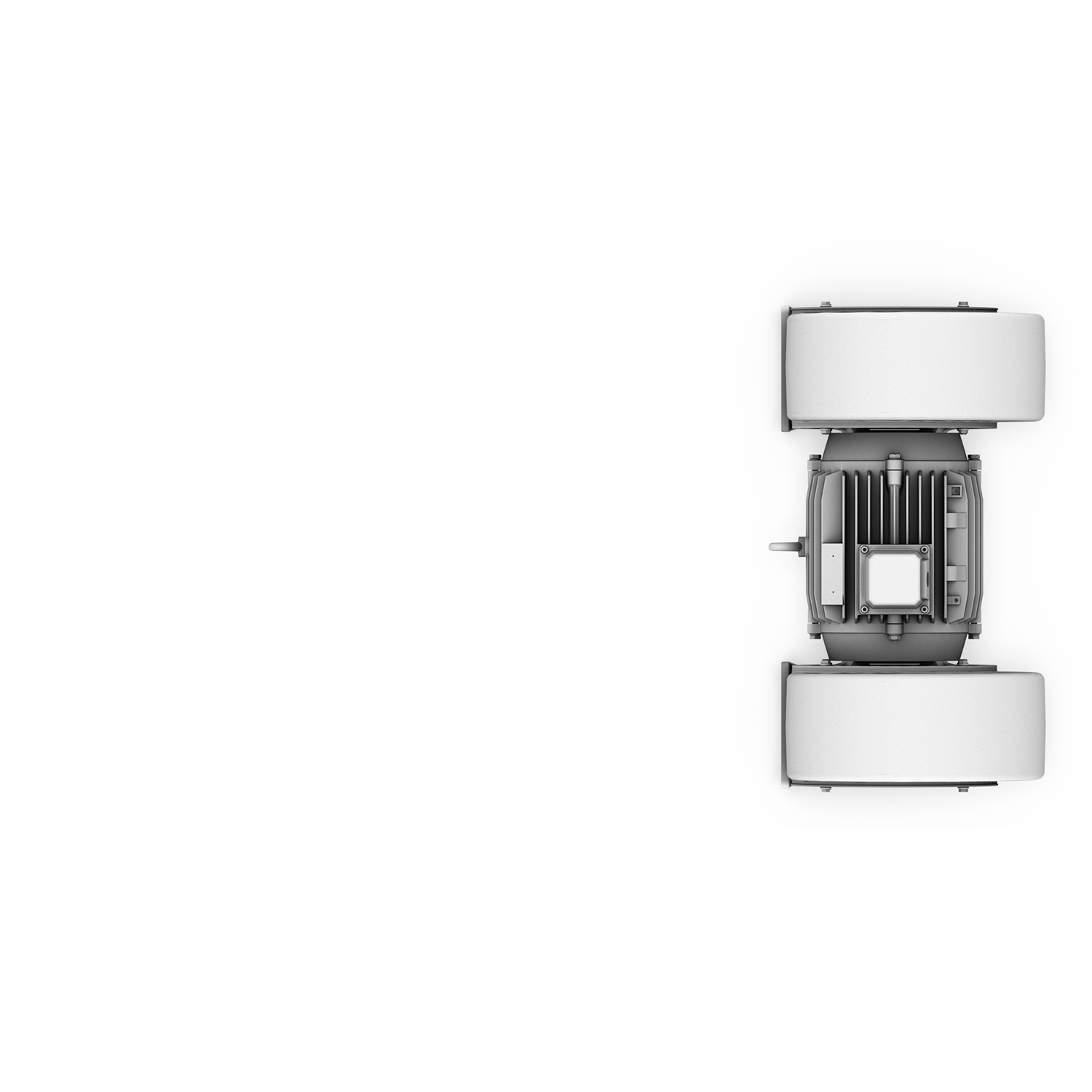

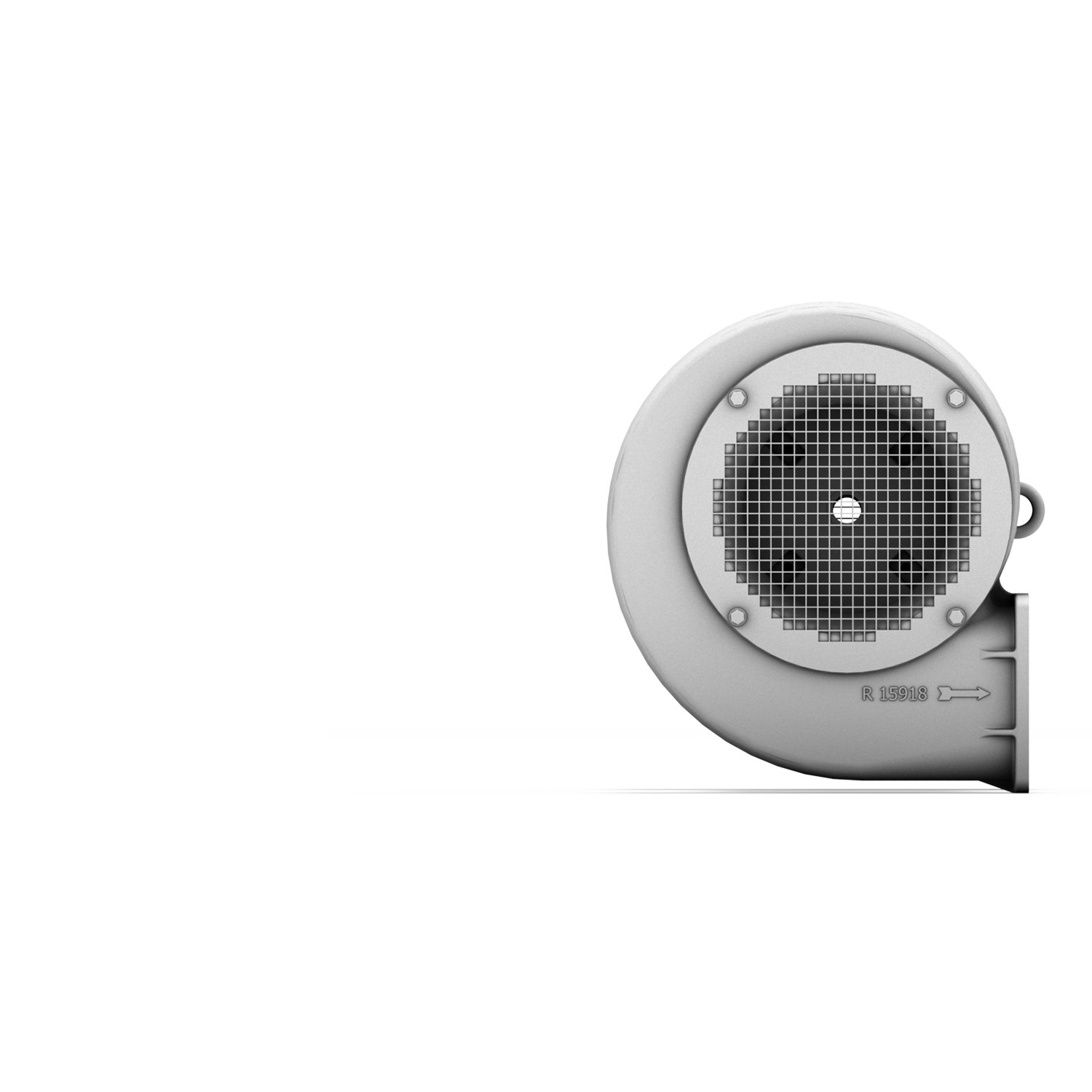

Radiální nízkotlaké ventilátory
2D 066
Až 95 m³/min a 2 200 Pa. Kryty z hliníkové slitiny, převážně dopředu zahnutý bubnový rotor z pozinkovaného ocelového plechu, prodloužená odolnost proti korozi.
Charakteristické křivky
Výkonová data
Třída efektivity
Objemový proud
Celkový rozdíl tlaku
Napětí
Frekvence
Příkon
Výkon
Otáčky motoru
Otáčky ventilátoru
Hmotnost
-
m³/min
Pa
V
Hz
A
kW
min-1
min-1
kg
2D 066
IE3
76,0
1200
400
50
7,80
4,0
2935
2935
39
Charakteristické křivky
Výkonová data
Třída efektivity
Objemový proud
Celkový rozdíl tlaku
Napětí
Frekvence
Příkon
Výkon
Otáčky motoru
Otáčky ventilátoru
Hmotnost
-
m³/min
Pa
V
Hz
A
kW
min-1
min-1
kg
2D 066
IE3
76,0
1300
400
60
9,10
4,8
3525
3525
39
2D 066
NEMA Premium
76,0
1300
480
60
7,60
4,8
3525
3525
39
Technické výkresy
Ke stažení
Návod k obsluze ND (de, en) | Návod k obsluze | 2 MB | Stáhnout | |
Návod k obsluze ND (fr, it, nl, da) | Návod k obsluze | 2 MB | Stáhnout | |
Návod k obsluze ND (es, pt, gr, pl) | Návod k obsluze | 2 MB | Stáhnout | |
Návod k obsluze ND (no, se, fi) | Návod k obsluze | 2 MB | Stáhnout | |
Návod k obsluze ND (ru) | Návod k obsluze | 2 MB | Stáhnout | |
Návod k obsluze ND (cz) | Návod k obsluze | 2 MB | Stáhnout | |
Návod k obsluze ND (da) | Návod k obsluze | 1 MB | Stáhnout |
