Jednostupňová dmychadla s bočními kanály

SD 82

Až do 19 m³/min a 410 mbar. Kryt a otevřená/zavřená oběžná kola z hliníkové slitiny. Přímý pohon, zabudovaný tlumič hluku, kompaktní konstrukce, prodloužená odolnost proti korozi.

Karakteristik

Ydeevnedata

Effektivitetsklasse

Volumenstrøm

Samlet trykdifference

Volumenstrøm (undertryk)

Samlet trykdifference (undertryk)

Spænding

Frekvens

Strømforbrug

Ydeevne

Ventilatorens omdrejningstal

Vægt

Hladina akustického tlaku připojení sací strany

Hladina akustického tlaku připojení tlakové strany

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

dB (A)

dB (A)

SD 82

-

8,9

38000

8,9

28000

360-440

50

12,3-12,1

6,2

2945

95

82-88

81-86

Karakteristik

Ydeevnedata

Effektivitetsklasse

Volumenstrøm

Samlet trykdifference

Volumenstrøm (undertryk)

Samlet trykdifference (undertryk)

Spænding

Frekvens

Strømforbrug

Ydeevne

Ventilatorens omdrejningstal

Vægt

Hladina akustického tlaku připojení sací strany

Hladina akustického tlaku připojení tlakové strany

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

dB (A)

dB (A)

SD 82

-

10,5

44000

10,5

30000

440-520

60

13,8-13,1

10,5

3530

95

88-90

85-86

SD 82

IE3

10,5

44000

10,5

30000

480

60

13,4

9,0

3530

95

88-90

85-86

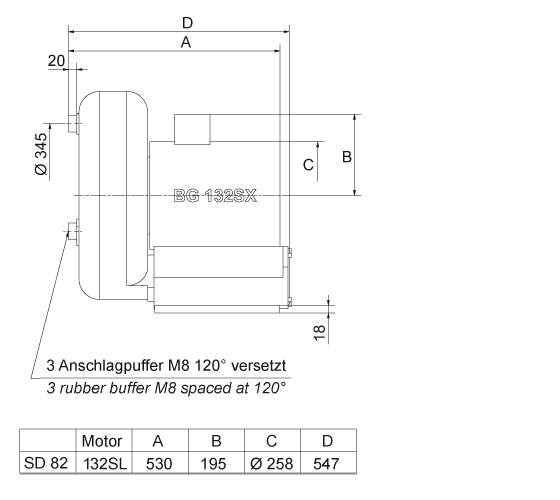

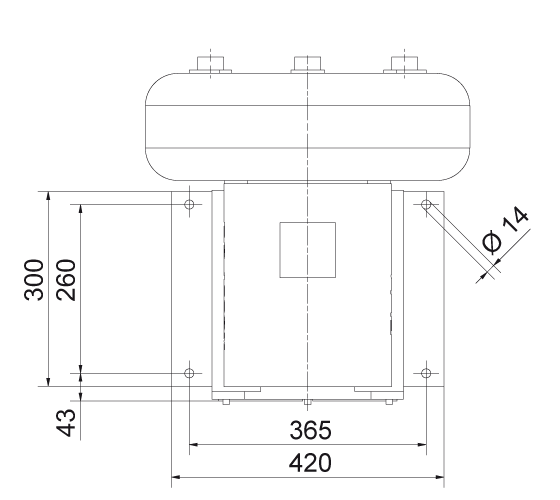

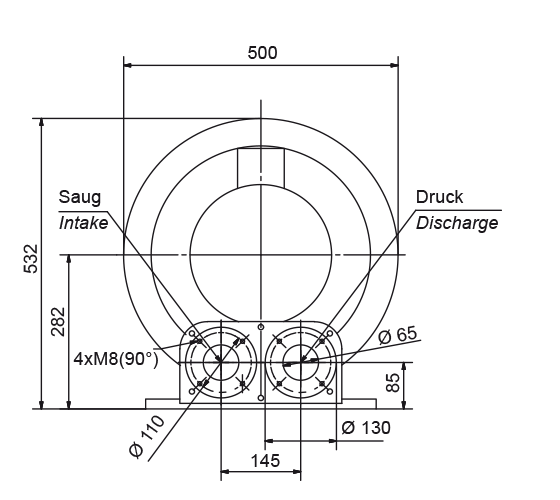

Tekniske tegninger

Downloads

Katalog SD

Katalog PDF 8 MB

Návod k obsluze SD (de, en)

Návod k obsluze PDF 3 MB

Návod k obsluze SD (fr, it, nl, da)

Návod k obsluze PDF 5 MB

Návod k obsluze SD (es, pt, gr, pl)

Návod k obsluze PDF 5 MB

Návod k obsluze SD (no, se, fi)

Návod k obsluze PDF 5 MB

Návod k obsluze SD (ro, en)

Návod k obsluze PDF 3 MB

Návod k obsluze SD (ru)

Návod k obsluze PDF 2 MB
