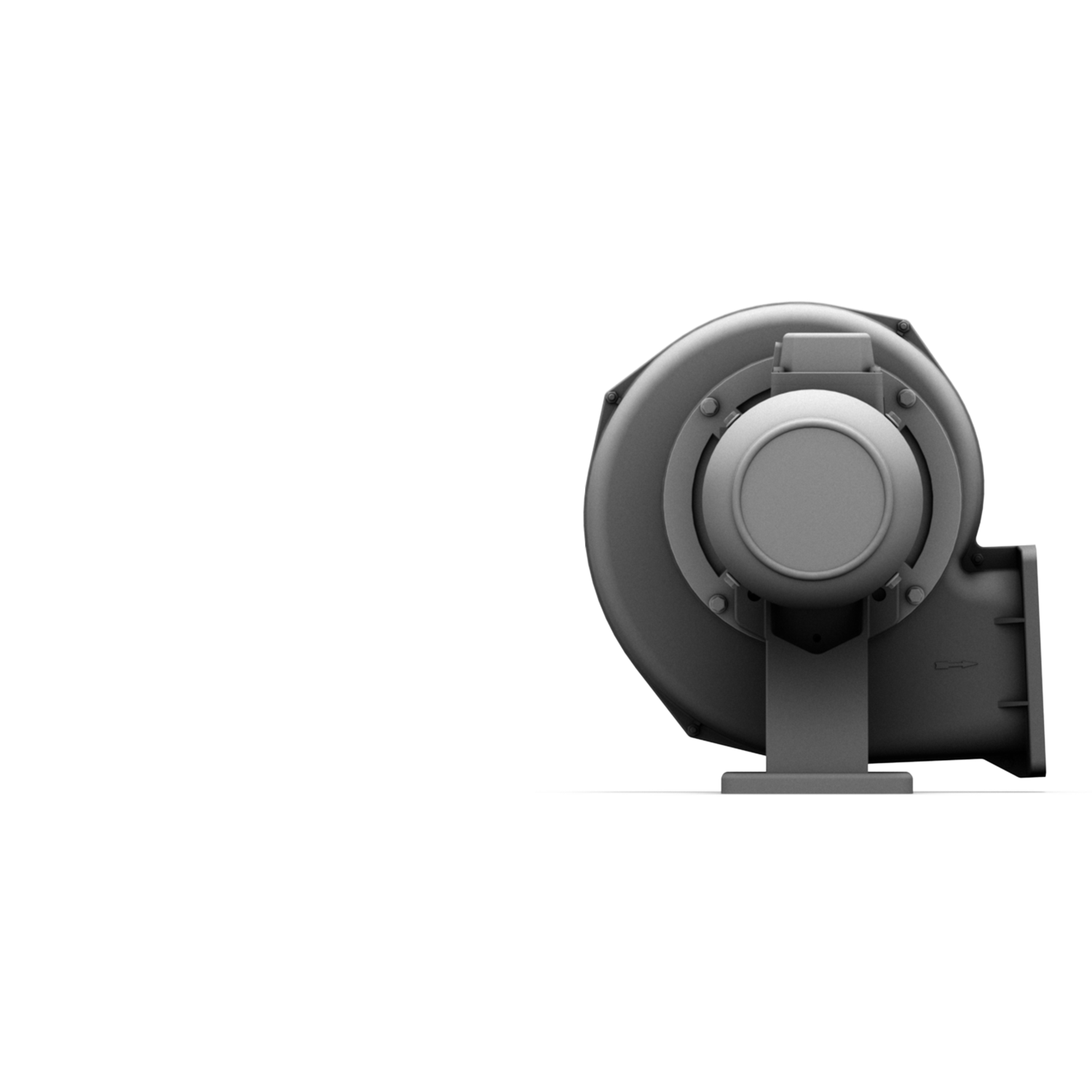

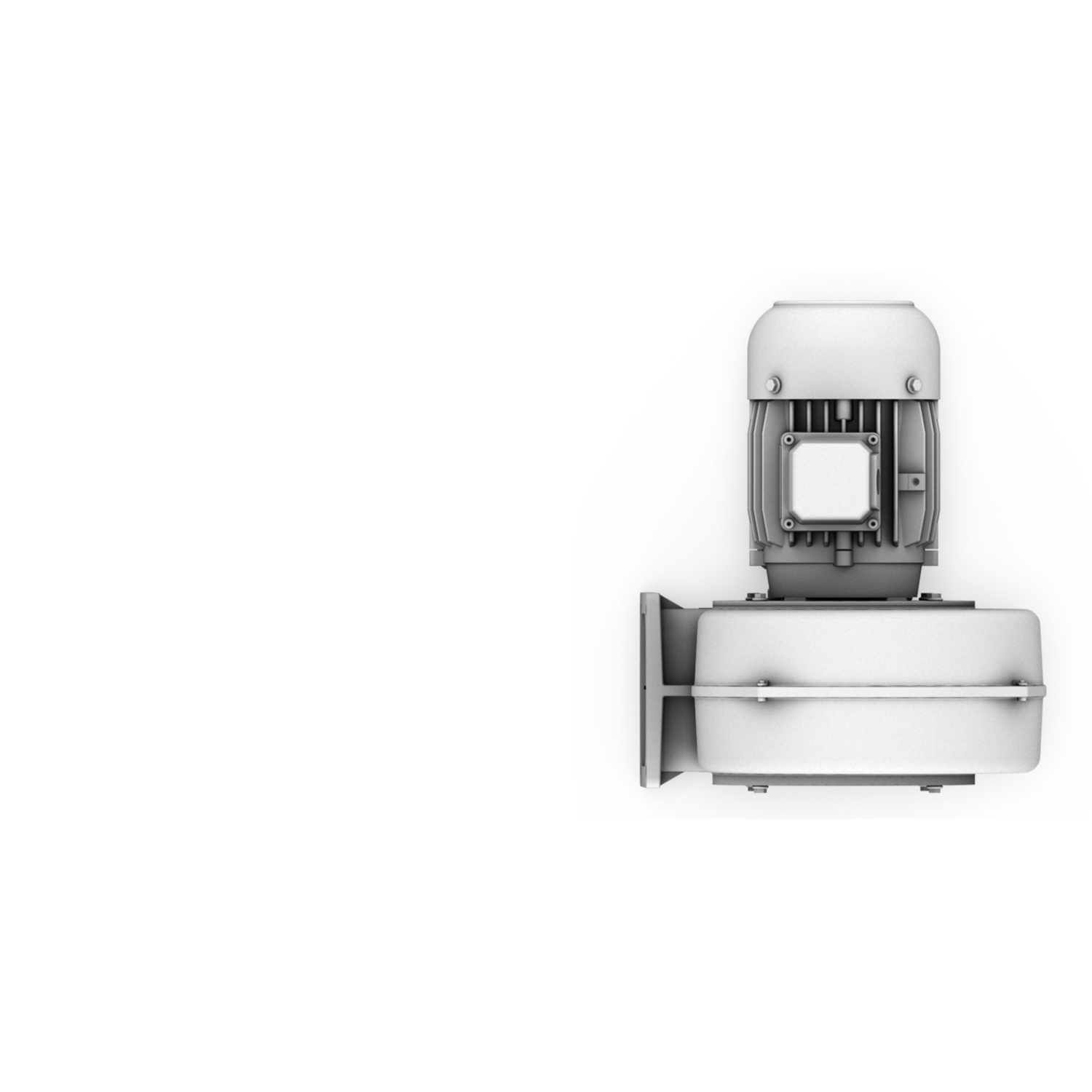

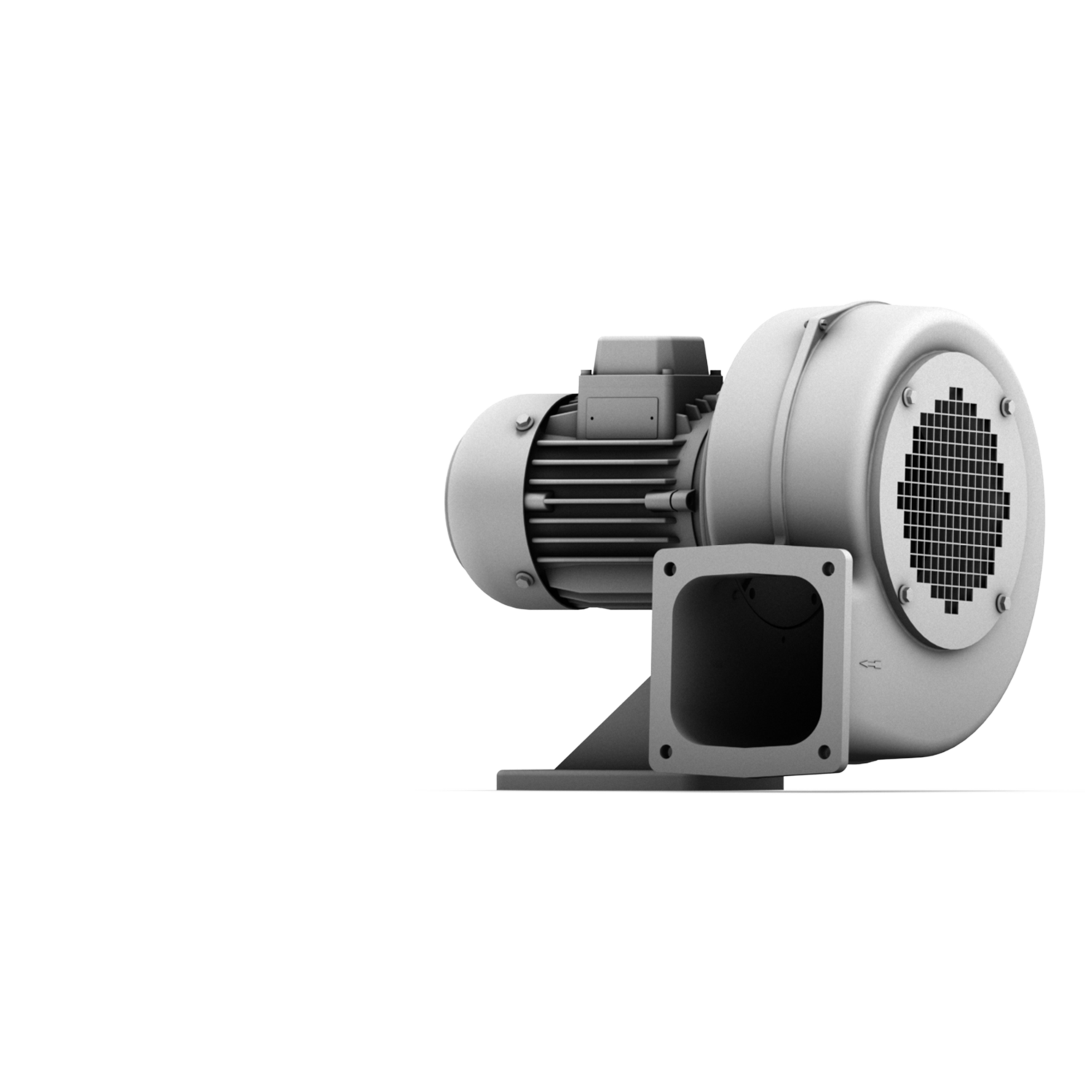

Radiální nízkotlaké ventilátory

D 060, E 060

Až 95 m³/min a 2 200 Pa. Kryty z hliníkové slitiny, převážně dopředu zahnutý bubnový rotor z pozinkovaného ocelového plechu, prodloužená odolnost proti korozi.

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

Kondenzátor

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

D 060

IE3

21,7

890

230/400

50

2,26/1,30

0,55

2800

10

-

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

Kondenzátor

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

D 060

IE3

24,0

1280

230/400

60

3,57/2,05

0,90

3430

12

-

D 060

NEMA Premium

24,0

1280

277/480

60

2,96/1,71

0,90

3430

12

-

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

Kondenzátor

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

E 060

-

22,0

880

230

50

3,60

0,55

2820

11

16/450

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

Kondenzátor

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

µF/V

E 060

-

29,0

1280

230

60

5,00

0,75

3360

11

16/450

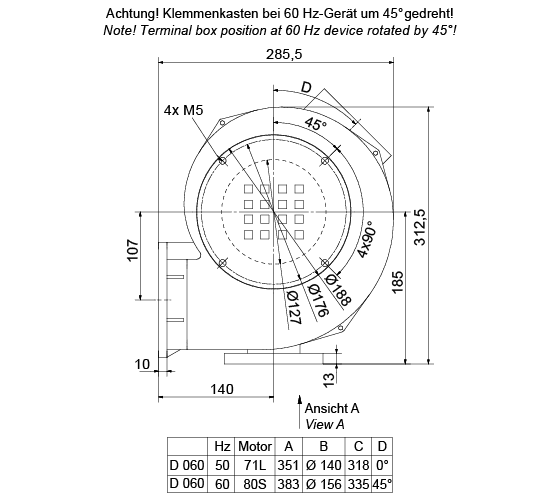

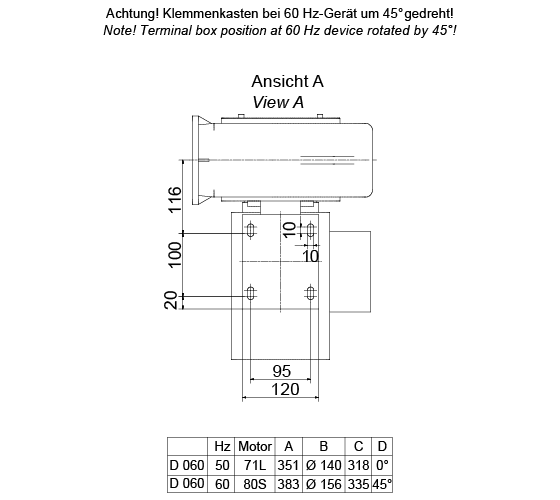

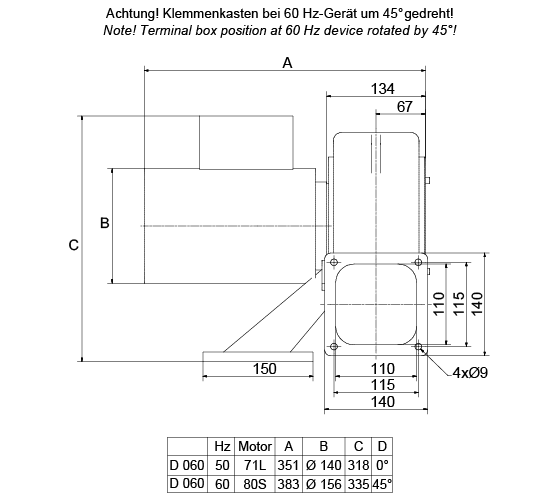

Technické výkresy

Ke stažení

Katalog ND

KatalogPDF7 MB

Návod k obsluze ND (de, en)

Návod k obsluzePDF4 MB

Návod k obsluze ND (fr, it, nl, da)

Návod k obsluzePDF7 MB

Návod k obsluze ND (es, pt, gr, pl)

Návod k obsluzePDF7 MB

Návod k obsluze ND (no, se, fi)

Návod k obsluzePDF6 MB

Návod k obsluze ND (ru)

Návod k obsluzePDF4 MB

Návod k obsluze ND (cz)

Návod k obsluzePDF3 MB

Návod k obsluze ND (da)

Návod k obsluzePDF1 MB

Příslušenství

D 060, E 060 poptávka
