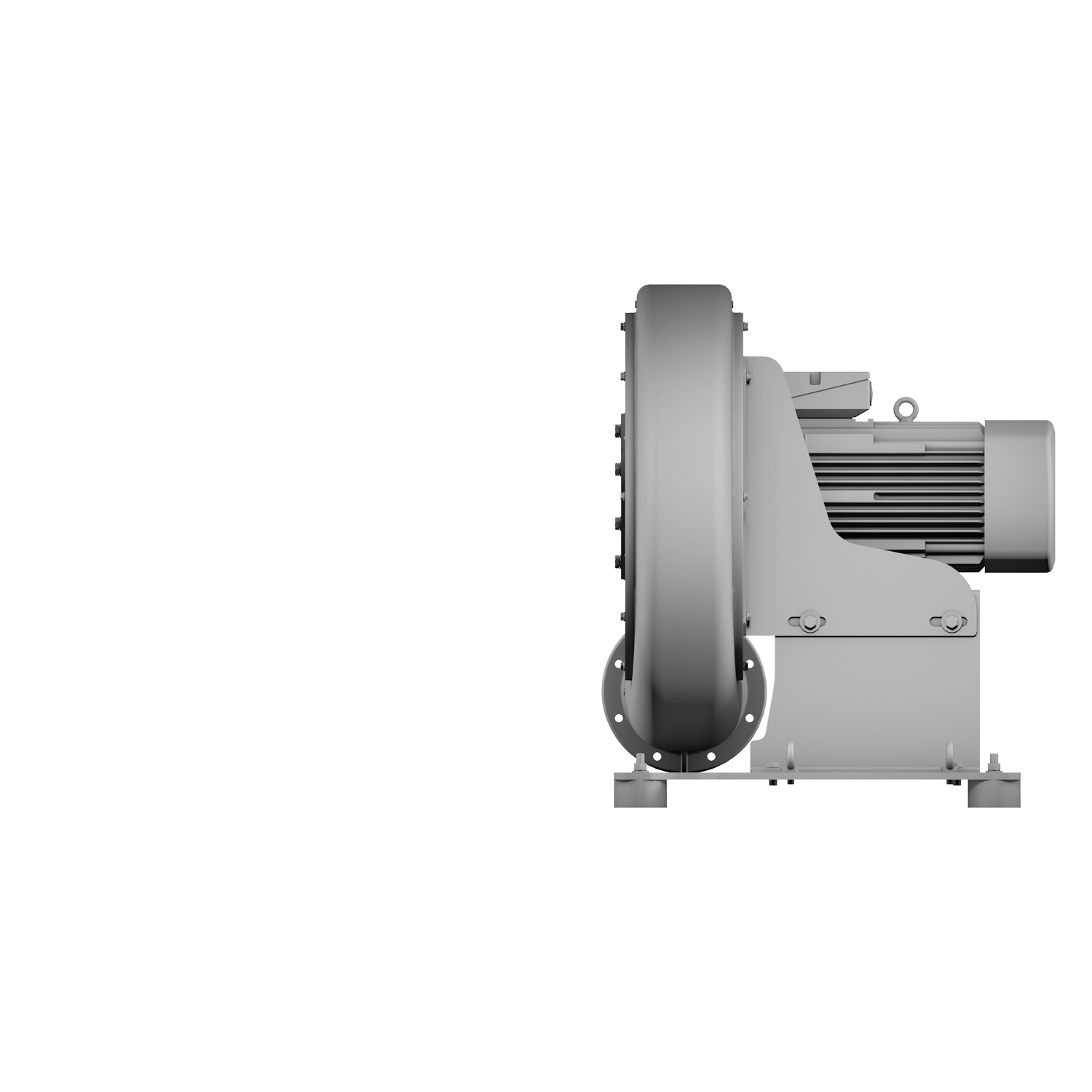

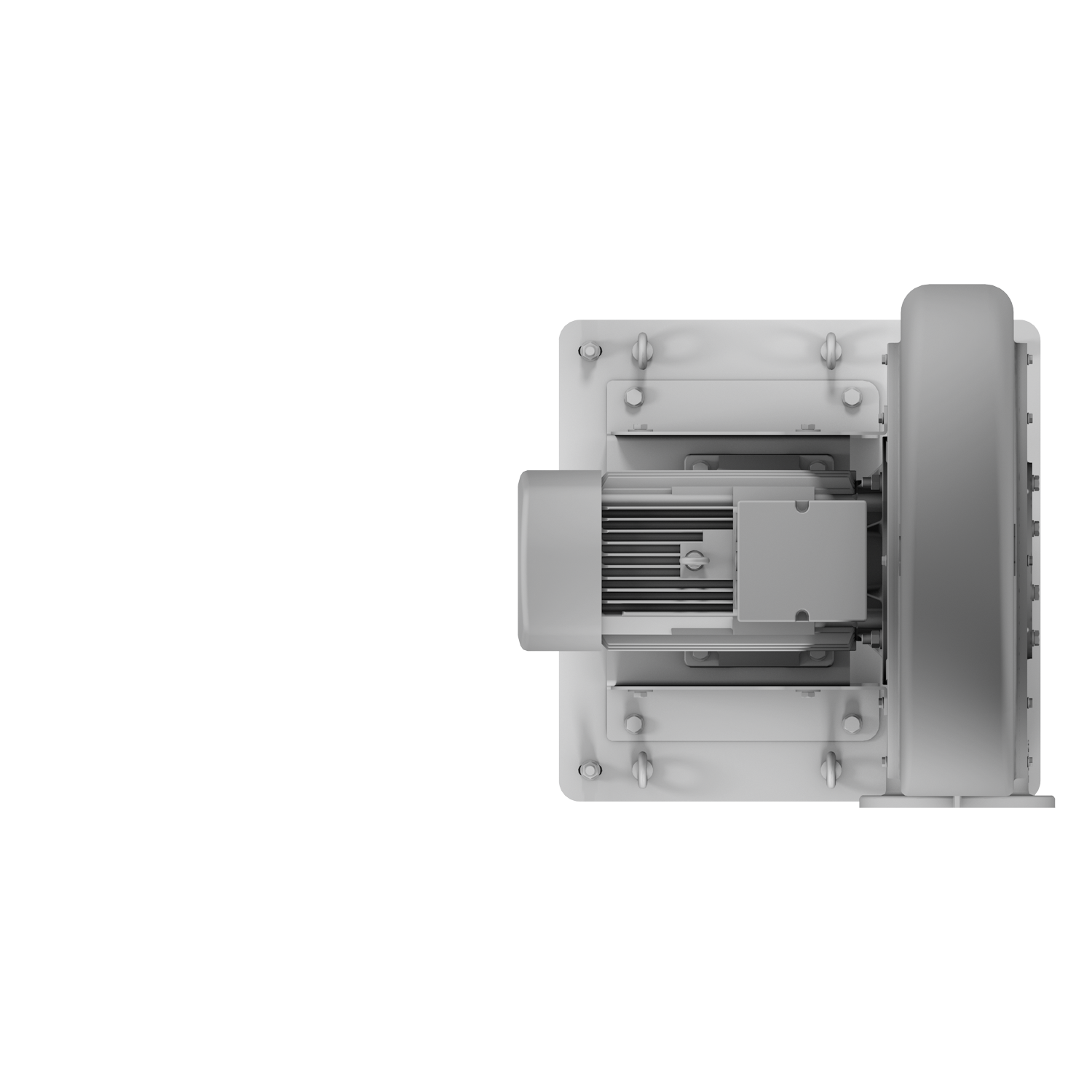

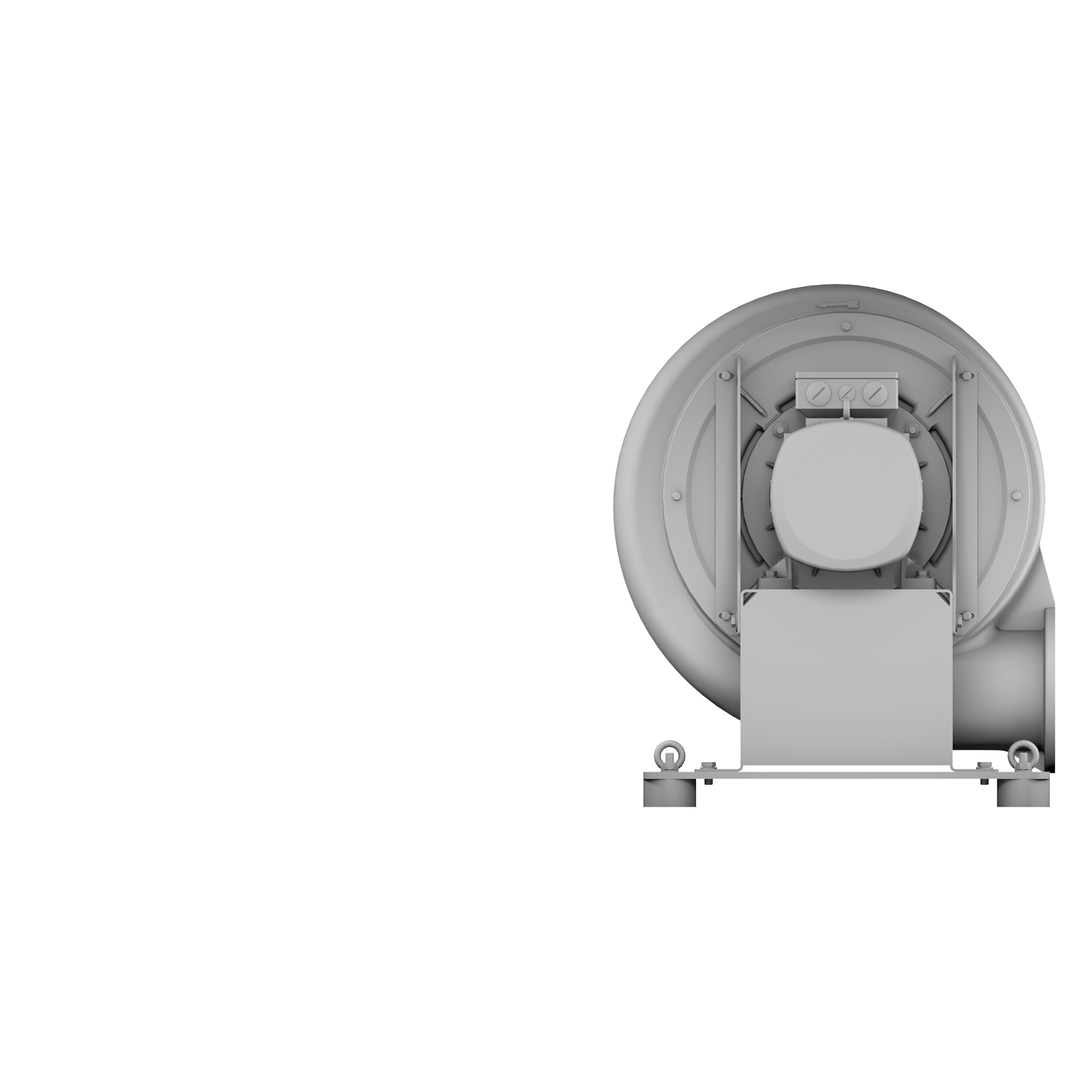

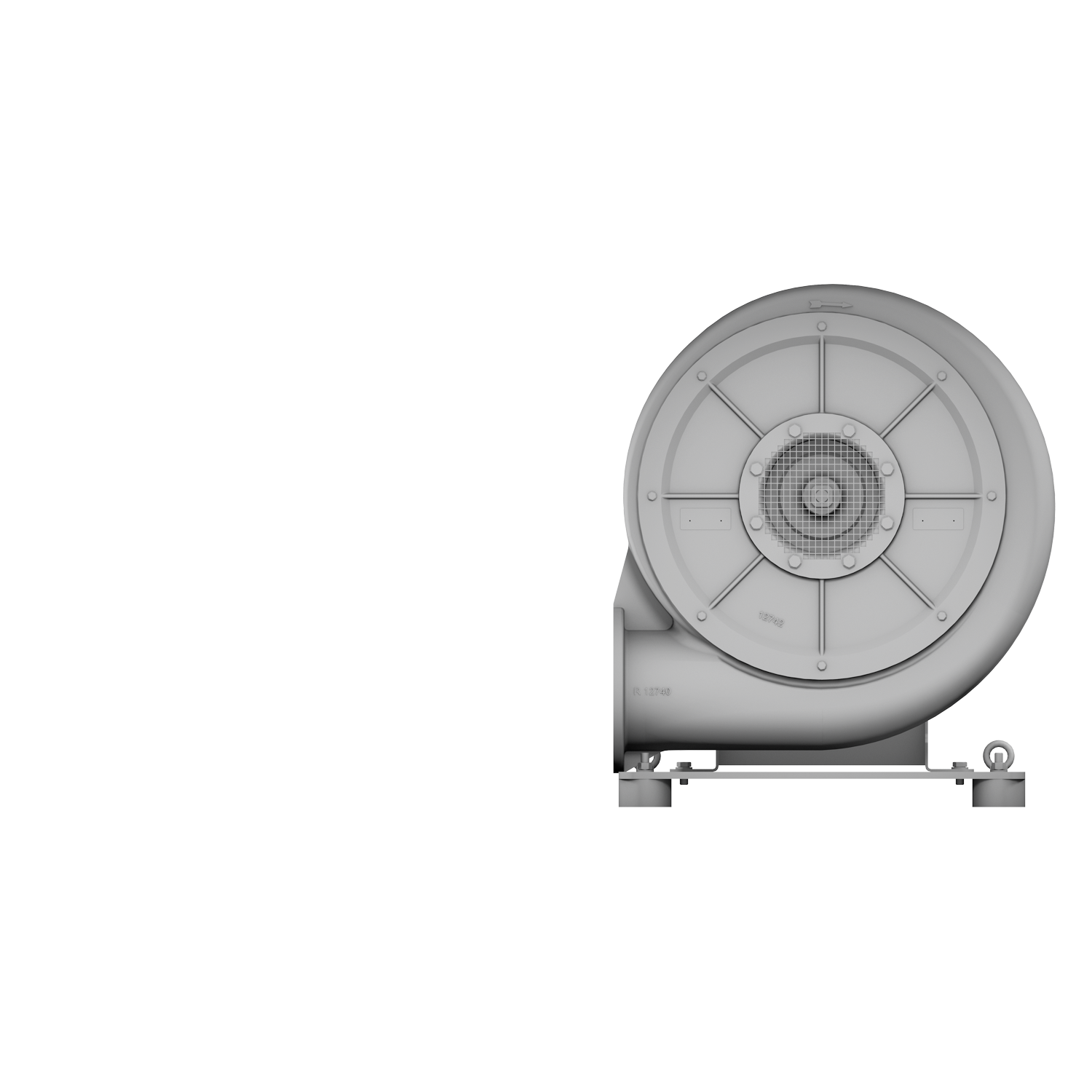

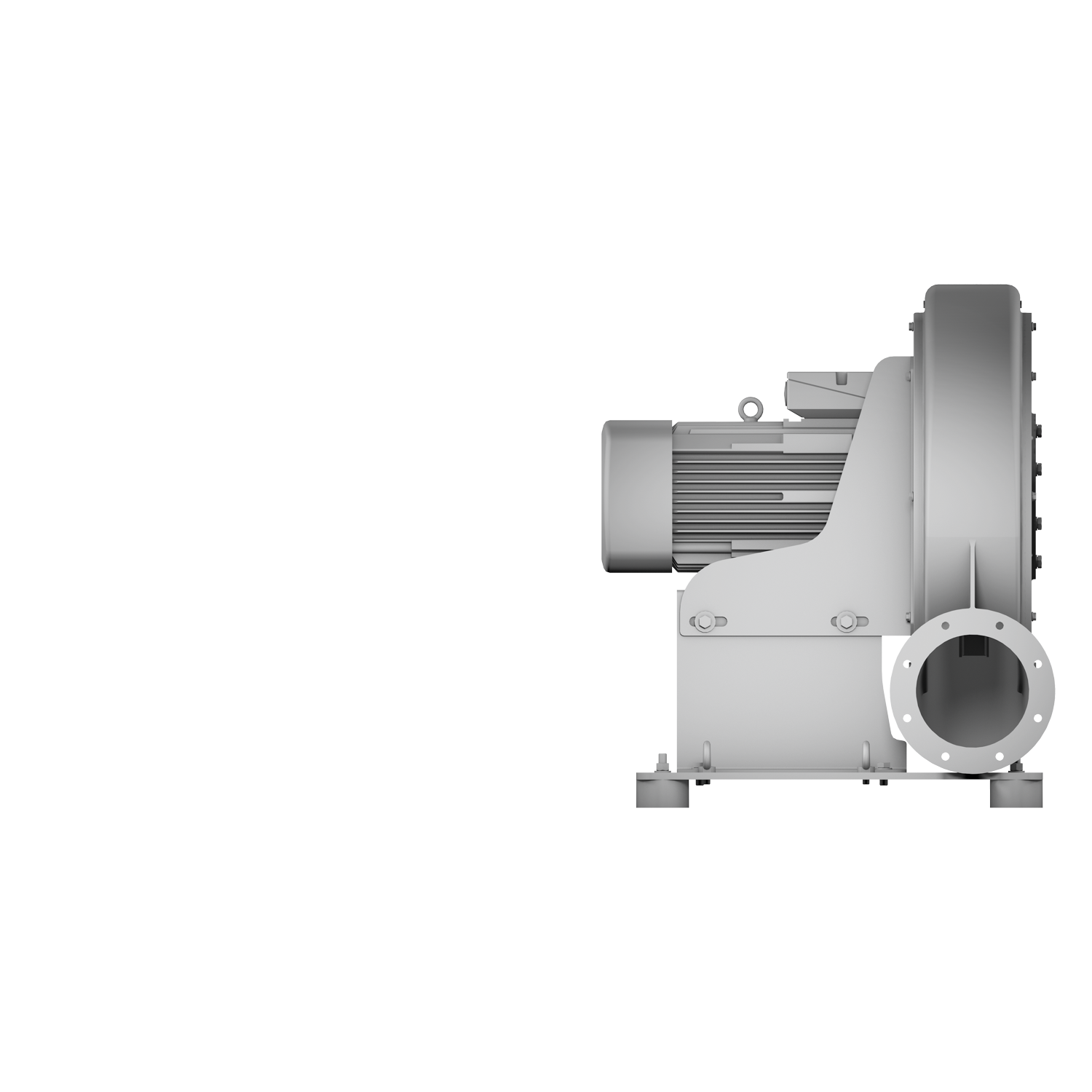

Radiální vysokotlaké ventilátory s měničem kmitočtu

HRD 7 FU - 120 Hz

Až 100 m³/min a 17 300 Pa. Neopotřebitelný, přímý pohon přes vzdálené (FU) anebo zabudované (FUK) měniče kmitočtu. S vyšším počtem otáček do 105 Hz (cca 6 200 ot/min). Kryty z hliníkové slitiny, převážně dozadu zahnutá oběžná kola z hliníku, prodloužená odolnost proti korozi.

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Objemový proud (podtlak)

Celkový rozdíl tlaku (podtlak)

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

-

m³/min

Pa

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 7 FU-120/15

-

30,0

20000

40,0

16500

400

120

32,0

15,0

7085

138

HRD 7 FU-120/20

-

40

20000

45,0

16500

400

120

40

20

7085

144

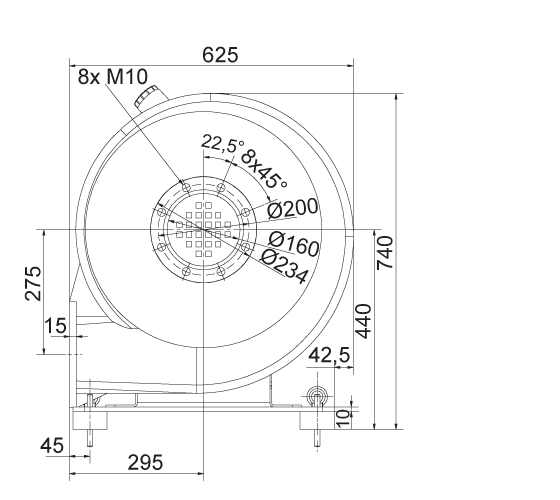

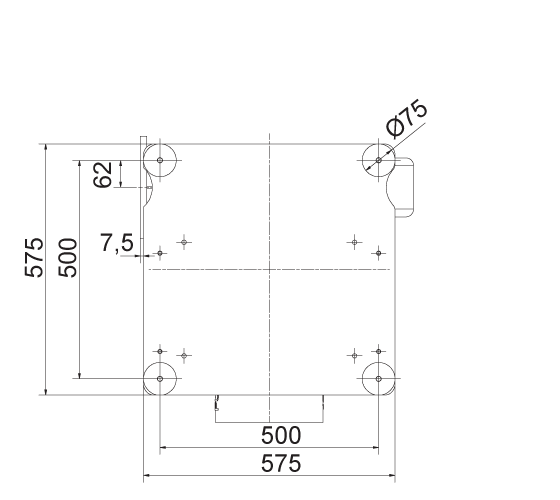

Technické výkresy

Ke stažení

Návod k obsluze HRD BOOSTED (de, en)

Návod k obsluzePDF2 MB

Návod k obsluze HRD BOOSTED (zh)

Návod k obsluzePDF3 MB

Návod k obsluze HRD (zh)

Návod k obsluzePDF3 MB

Návod k obsluze HRD (tr)

Návod k obsluzePDF2 MB
