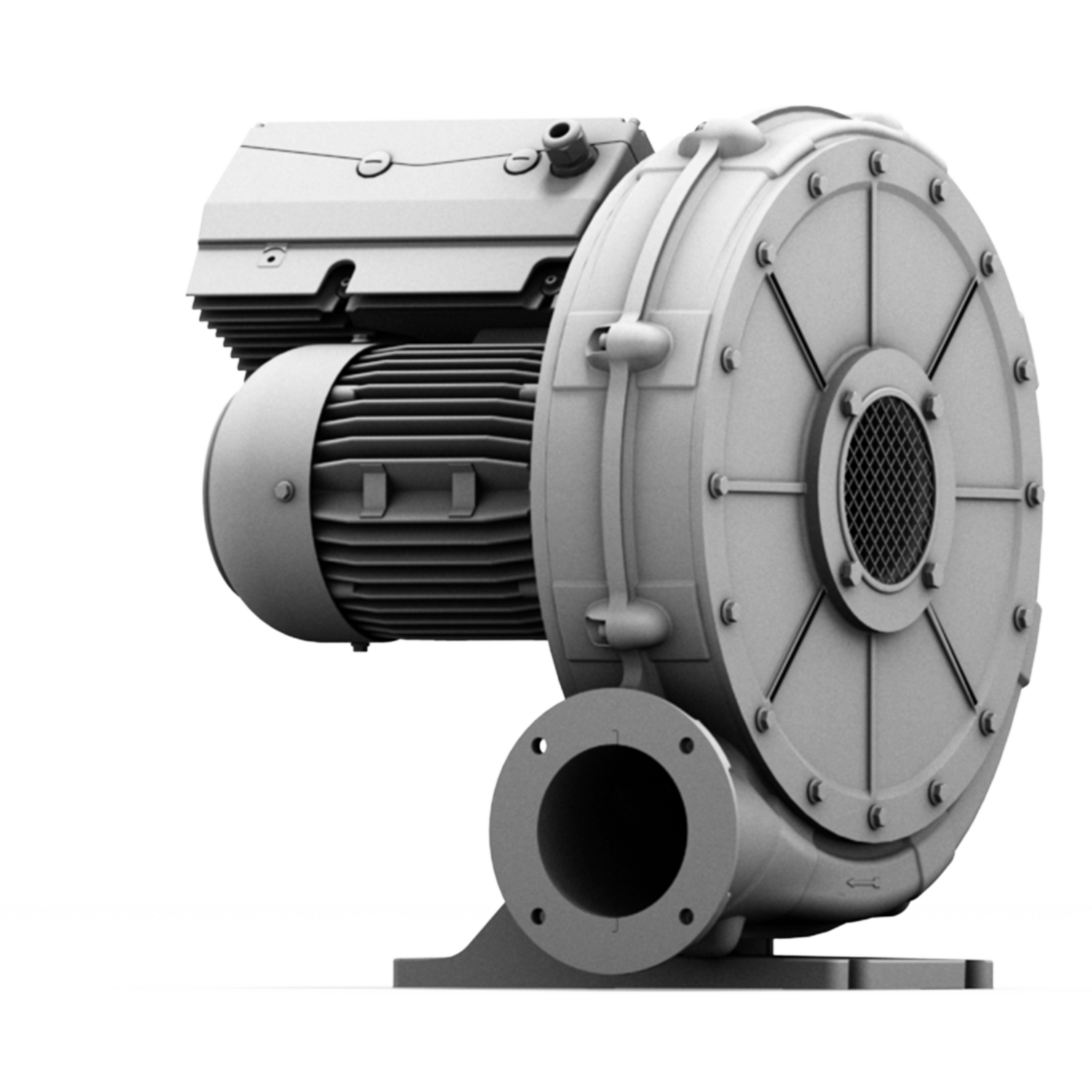

Radiální vysokotlaké ventilátory s měničem kmitočtu

HRD 2T FU/FUK

Až 100 m³/min a 17 300 Pa. Neopotřebitelný, přímý pohon přes vzdálené (FU) anebo zabudované (FUK) měniče kmitočtu. S vyšším počtem otáček do 105 Hz (cca 6 200 ot/min). Kryty z hliníkové slitiny, převážně dozadu zahnutá oběžná kola z hliníku, prodloužená odolnost proti korozi.

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 2T FU/FUK-95/1,50

-

7,7

8500

230/400

95

5,35/3,10

1,50

5520

26

HRD 2T FU/FUK-95/2,20

-

13,5

8500

230/400

95

7,80/4,50

2,20

5520

29

HRD 2T FU/FUK-95/3,00

-

27,0

8500

230/400

95

10,9/6,3

3,00

5600

31

Charakteristické křivky

Výkonová data

Třída efektivity

Objemový proud

Celkový rozdíl tlaku

Napětí

Frekvence

Příkon

Výkon

Otáčky ventilátoru

Hmotnost

-

m³/min

Pa

V

Hz

A

kW

min-1

kg

HRD 2T FU/FUK-95/1,50

-

7,7

8500

400

95

3,1

1,50

5520

30

HRD 2T FU/FUK-95/2,20

-

13,5

8500

400

95

4,5

2,20

5520

33

HRD 2T FU/FUK-95/3,00

-

27,0

8500

400

95

6,3

3,00

5600

41
